薄型THT直插电容器三维结构设计

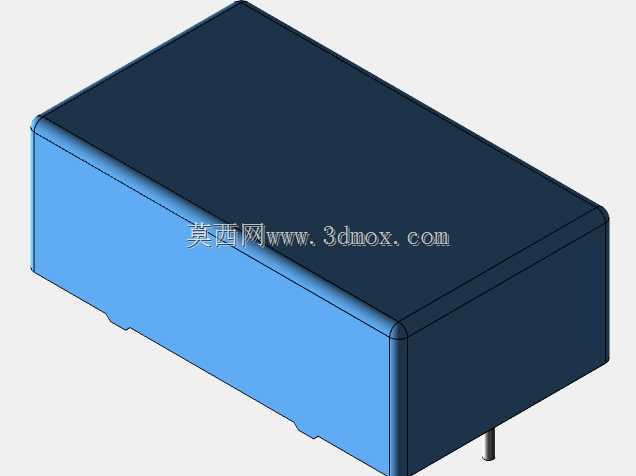

　　在消费类电子、工业控制板卡、电源模块的PCB布局设计环节，直插式薄膜电容是极为常用的无源滤波元件，这类薄型封装的电容产品，主要针对板内垂直空间受限的安装场景设计，很多紧凑型电源适配器、小型工控驱动板、车载低压控制模块的内部，留给直插元件的垂直高度往往不足20mm，常规厚度的直插电容会顶到外壳或者上层排线，这时候薄型封装的电容就成了选型时的优先选项。这款薄型THT电容的本体采用长方体切角结构，四个边角做了小圆弧过渡处理，避免生产插装过程中边角磕碰掉漆或者损伤环氧封装层，本体主体为蓝色环氧包封，顶面为深色标识印刷区，出厂时会在顶面印刷容值、耐压、耐温等级、品牌标识等关键参数，方便SMT或者手工插装环节的人员快速核对物料规格，避免错料。

　　两个引出引脚从本体底部同侧引出，引脚间距严格控制在37.5mm，这个引脚间距是行业内对应容值段薄型电容的通用标准间距，设计PCB封装时直接按照这个间距做焊盘孔径与焊盘尺寸即可，不需要额外调整孔位，能直接适配市面上多数同规格薄型电容的安装要求，减少封装库重复建库的工作量。本体的外形尺寸控制为长41.5mm、宽24mm、高15mm，15mm的本体高度是这款产品的核心设计优势，相比同容值常规厚度的直插电容，高度降低了近40%，在做板堆叠设计时，电容上方可以走低压排线或者布置高度更低的贴片元件，大幅提升PCB板的空间利用率，尤其是在开放式结构的工控板卡设计中，这个高度刚好能避开常见的板载接线端子的安装高度，不会出现元件干涉的问题。

　　从结构设计的角度看，这款电容的本体厚度控制是通过内部芯卷的扁平化卷绕实现的，不同于常规圆柱芯卷的电容，薄型电容的内部芯卷采用扁式卷绕工艺，卷绕完成后热压定型为扁长方体，再经过环氧包封形成最终的长方体外形，这种结构在保证容值与耐压参数达标的前提下，最大限度压缩了垂直方向的尺寸，同时保留了直插元件焊接强度高、耐大电流冲击的特性，相比贴片铝电解电容，这类薄型直插电容的耐纹波电流能力更强，在电源输入端口的滤波场景下，能承受更大的开机浪涌电流，长期工作的稳定性更好。在实际设备应用中，这类电容常被布置在PCB板的交流输入侧，用于EMI滤波，抑制电网传入的差模干扰信号，也会用在直流输出侧做输出滤波，降低输出电压的纹波系数，因为是直插封装，

　　引脚与PCB焊盘的结合面积更大，在有振动的工业设备场景下，比如小型风机驱动板、电动工具控制板上，焊接后的抗振动性能要优于同规格的大尺寸贴片电容，不容易出现振动导致的焊盘开裂、元件脱落问题。建模过程中需要重点注意几个安装边界：首先是引脚的伸出长度，常规出厂状态下引脚伸出本体底部的长度为3.5mm左右，设计时要预留引脚穿过PCB后的剪脚空间，一般PCB背面预留2mm的剪脚余量即可，避免引脚过长触碰背面的壳体或者其他元件；其次是本体底部与PCB表面的间隙，因为环氧包封的本体底部不是完全平整的，安装时本体底部与PCB表面会有0.3-0.5mm的间隙，这个间隙可以用来涂覆三防漆，不会因为电容本体紧贴PCB导致三防漆无法覆盖焊盘周围的区域，提升板卡的防潮防盐雾能力；另外本体侧面的安装间隙，因为这类电容在波峰焊过程中本体温度会升高，设计布局时本体与周边相邻元件的侧面间隙建议保留至少1mm，避免高温传导影响周边热敏元件的工作稳定性。在做整机结构校核时，还要注意电容顶面与上层壳体或者结构件的间隙，虽然本体高度只有15mm，考虑到PCB安装后的公差、壳体注塑的形位公差，顶面预留0.8mm以上的安全间隙比较稳妥，避免装配时壳体压到电容顶面，导致本体封装开裂或者内部芯卷受损，影响电容的使用寿命。
