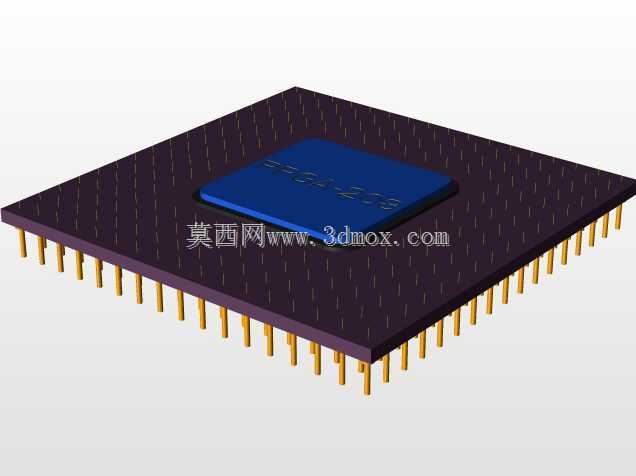

208引脚2.54mm节距直插PPGA芯片三维结构

　　在工业控制板卡、嵌入式开发平台、老式通信设备主板的PCB布局阶段，这类208引脚直插PPGA封装的芯片是不少老款可编程逻辑器件的标准封装形式，做结构设计时必须精准还原其外形与引脚参数，否则会出现插件干涉、焊盘不匹配、插装后高度超限等实际生产问题。不同于现在常用的表贴BGA、QFP封装，这种THT通孔插装的PPGA器件，引脚从封装本体四个侧边垂直向下引出，在波峰焊工序里能获得更可靠的焊点强度，在振动工况较强的工业设备里，抗机械疲劳性能比细间距表贴器件更有优势，早年的工业PLC主控板、数控系统IO扩展板、老式通信交换设备的逻辑处理板上，这类封装的器件应用占比不低。做这款器件的三维建模时，首先要卡死的就是安装边界尺寸，本体长宽均为43.

　　18mm，这个尺寸刚好对应标准1.7英寸见方的封装规格，引脚节距严格控制在2.54mm，也就是行业内通用的100mil标准间距，这个参数直接和PCB上的通孔焊盘间距、接插件排布间距匹配，一旦节距出现0.1mm的偏差，整批板卡都会出现插装困难的问题。建模过程中，引脚的伸出长度、引脚直径、引脚与本体边缘的避让距离都要严格按照实际器件的公差范围来设定，引脚采用圆柱形结构模拟实际的可焊性镀锡铜引脚，每个引脚的末端要做微小的倒角处理，还原实际生产中引脚切脚后的工艺特征，避免建模时出现尖锐直角导致的工程图导出错误，也能在做虚拟装配干涉检查时更贴近真实插装状态。封装本体的顶部核心区域做了微凸的方形标识区，还原实际芯片表面的激光打标区域的高度差，

　　本体的四个边角做了微小的圆角处理，避免直角应力集中的建模缺陷，同时也符合实际塑封器件的注塑工艺特征，真实生产中塑封料填充模具时，直角位置容易出现填充不满、应力开裂的问题，所以实际器件都会做微小的圆角过渡，建模时还原这个细节能让模型在做整机热仿真、结构应力仿真时的结果更贴近实际工况。在PCB布局的虚拟装配环节，这个模型可以直接导入到PCB设计软件的3D预览环境中，核对器件与周边电解电容、接插件、散热片的高度间隙，尤其是在做多层板插装器件布局时，要确认器件本体下方是否可以排布表贴的阻容元件，43.18mm见方的本体下方，留出的空间刚好可以排布多颗0805、0603封装的表贴元件，只要控制好表贴元件的高度不超过1.5mm，

　　就不会和芯片本体产生干涉，这个空间利用细节是很多初级结构设计人员容易忽略的点，精准的三维模型能提前规避这类后期改版风险。另外，这类直插PPGA器件在做工装夹具设计时，比如芯片插装导向座、波峰焊过炉载具的设计，都需要精准的外形尺寸作为设计依据，载具上的芯片定位槽尺寸要比本体尺寸大0.1-0.15mm的间隙，既要保证芯片能顺利放入定位槽，又不能间隙过大导致过炉时芯片偏移、引脚虚焊，引脚对应的过孔位置要和载具上的避让孔完全同轴，避免载具刮伤引脚镀层。建模时还要注意本体与引脚的相对位置公差，所有引脚的中心位置度偏差控制在0.05mm以内，和实际器件的出厂公差保持一致，这样在做虚拟插装力仿真、焊点可靠性仿真时，输入的参数才具备工程参考价值，不会出现仿真结果与实际生产情况偏差过大的问题。不同于通用的电子元件简化模型，这款模型还原了引脚的微小倾斜角度，实际生产中直插器件的引脚不可能完全垂直于本体，会存在微小的工艺倾斜，建模时给每个引脚设置合理的角度公差范围，能让虚拟装配的干涉检查结果更具参考性，避免实际生产中出现个别引脚无法插入焊盘孔的问题。在维修替换场景的结构核对中，这款模型也能帮助维修工程师提前确认替换器件与原板卡的安装空间是否匹配，尤其是在老旧设备的芯片替换维修中，很多原厂器件已经停产，需要找同参数不同封装的器件替代，精准的三维模型可以提前核对安装尺寸、引脚位置、高度间隙，减少反复试装的工作量。
