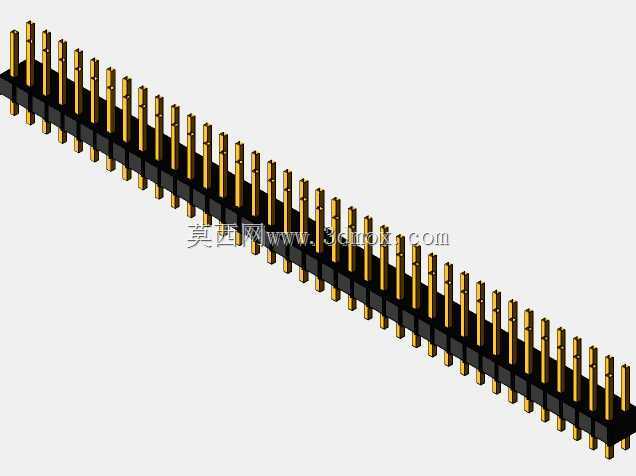

单排直插THT排针76Pin连接器结构

　　在工控板卡、消费电子主板、嵌入式开发板的板间互联场景里，直插排针是应用频次极高的互联元件，这款76Pin单排直插排针，主要承担PCB板之间的信号传输、小电流供电连接作用，常见于堆叠式板卡安装、外接功能模块扩展的结构中，比如工控IO扩展板与核心控制板的连接、传感器转接板与主控板的信号对接，都需要这类标准化间距的排针作为连接载体。从设计逻辑来看，这款排针采用2.54mm标准节距，这个尺寸是全球电子行业通用的直插元件标准间距，适配市面上绝大多数通用PCB的孔位设计，不需要额外定制开孔尺寸，能大幅降低PCB设计阶段的孔位校验成本，也能兼容常规波峰焊的生产工艺要求，插针穿过PCB焊盘孔后，波峰焊过程中焊锡能顺着插针与孔壁的间隙充分浸润，

　　保证焊接后的连接强度与导电可靠性。排针的插针采用黄铜基材表面镀金处理，接触电阻低，反复插拔过程中不容易出现氧化层导致的接触不良，黑色的绝缘基座采用耐高温工程塑料注塑成型，能承受波峰焊阶段的高温冲击，不会出现基座变形、插针移位的问题，基座上的每个插针固定孔都做了定位卡槽设计，插针压入基座后不会出现轴向窜动、径向偏移的问题，保证每个引脚的位置度符合安装要求。从安装边界尺寸来看，这款排针总长度96.52mm，对应76个引脚的排布长度，安装时需要在PCB上预留对应长度的焊盘孔位区域，排针本体宽度5.08mm，高度8.89mm，这个高度属于常规直插排针的安装高度，适配板间堆叠的常规间距要求，

　　不会因为高度过高导致板间间隙过大占用过多设备内部空间，也不会因为高度过低导致焊接操作空间不足、插针露出PCB背面长度不够影响焊接质量。在实际选型使用过程中，这类排针的插针露出基座两端的长度做了匹配设计，插入PCB的一端长度适配常规1.6mm板厚的PCB，插针穿过PCB后露出的长度刚好满足波峰焊的吃锡要求，不会因为露出过长导致焊锡堆积桥接，也不会因为露出过短导致焊锡浸润不足出现虚焊。排针的插拔力做了标准化调校，和配套排母对接时，单Pin插拔力保持在合适区间，既不会因为插拔力过大导致对接时板卡受力变形，也不会因为插拔力过小导致设备受振动时出现连接松脱、信号中断的问题。在结构建模过程中，这类排针的建模需要重点关注每个插针的位置度公差，2.

　　54mm节距的累积误差需要控制在行业标准范围内，否则会出现插针对应不上PCB孔位、无法顺利插入的问题，绝缘基座的边缘倒角、插针端部的导向斜角也需要准确还原，这些细节会影响实际装配过程中的顺畅度，插针端部的小斜角能在对接排母或者插入PCB孔时起到导向作用，即使存在微小的位置偏差也能顺利导入，避免插针顶弯变形。在设备内部的布局设计中，这类单排排针通常布置在PCB板的边缘位置，方便外接模块的插拔操作，布置时需要预留足够的插拔操作空间，避免周边过高的元件挡住排针对接路径，同时排针的焊接面需要避开PCB上的大质量元件，防止焊接过程中PCB受热变形导致排针引脚虚焊。对于需要经常插拔的扩展接口场景，这类排针的镀金层厚度能满足数百次的反复插拔需求，不会因为镀层磨损导致接触电阻上升、信号传输不稳定，绝缘基座的阻燃等级也符合电子行业的安全要求，出现局部过流高温时不会出现明火蔓延的问题，满足电子设备的安全规范要求。
