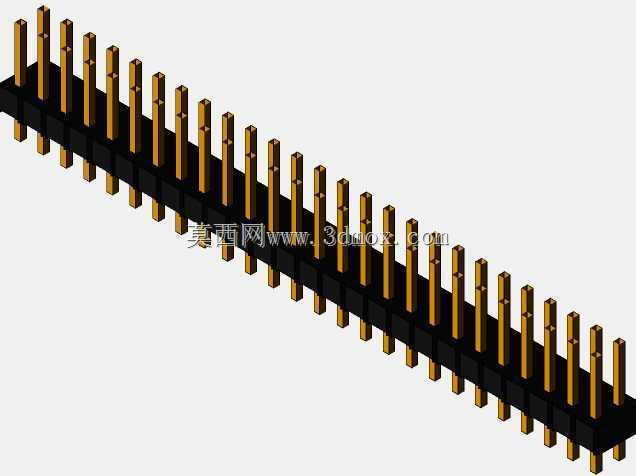

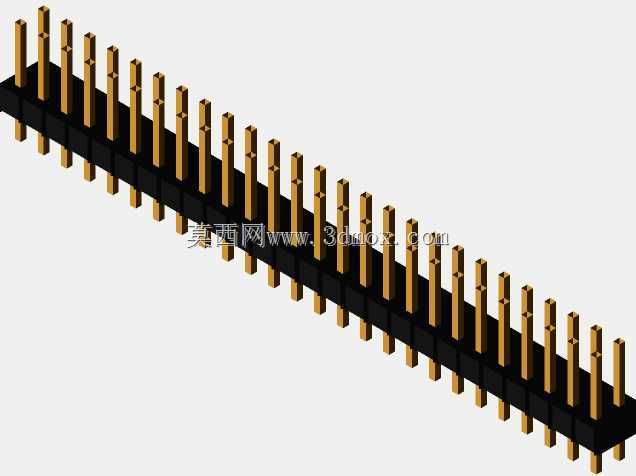

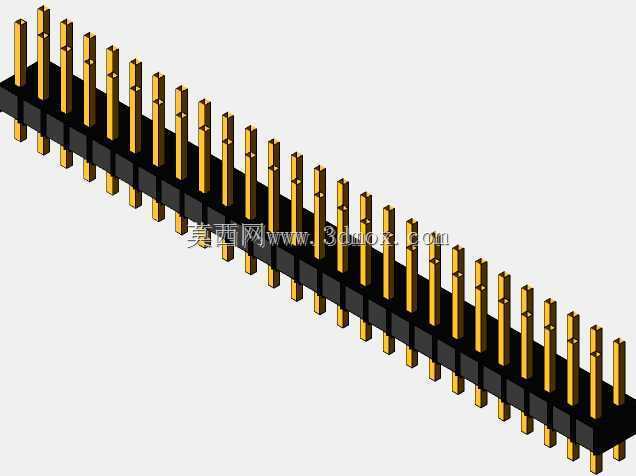

2.54mm节距52Pin直插排针连接器结构

　　在电子设备的板级互连场景里，排针是最基础也最常用的板间连接元件，这款52Pin直插排针的设计，完全围绕常规PCB板的通孔焊接工艺展开，适配绝大多数消费电子、工业控制板卡的板对板、板对线连接需求。从实际使用场景来看，这类排针常被用在工控主板的扩展接口、嵌入式开发板的外设连接口、小型家电控制板的模块对接位置，承担不同电路板之间的电信号与小电流传输作用，相比贴片排针，THT通孔焊接的结构在抗振动、抗拉扯性能上表现更优，适合存在一定机械应力的设备内部连接场景。

　　设计这款排针时，首先要匹配行业通用的2.54mm标准节距，这个节距是通孔插装类接插件的通用规范，能和市面上绝大多数排母、IDC插座完美适配，不需要额外做定制化的孔位匹配。整体塑高控制在8.89mm，这个高度是经过多轮板卡堆叠验证的，既不会因为塑体过高占用板卡上方过多的堆叠空间，也不会因为塑体过矮导致焊锡爬升到接触针的有效接触区域，影响插接可靠性。接触针的有效插合长度为5.08mm，这个长度刚好能完全插入对应排母的接触簧片内部，保证插合后接触电阻稳定，不会因为插合深度不足出现信号瞬断的问题，同时插针末端做了倒角处理，既方便生产过程中的自动插件机插装，也能避免手工焊接时针脚刮伤焊盘或者操作人员的手部。

　　整体长度方向上，52个针位均匀排布后总长度为66.04mm，这个尺寸刚好适配标准的1U、2U工控设备内部的板卡安装空间，不会因为排针长度超出板卡边缘，导致设备组装时和机箱壳体产生干涉。塑体部分采用耐高温的热塑性材料制作，能承受波峰焊过程中260摄氏度的高温冲击，不会出现塑体变形、针位偏移的问题，接触针采用黄铜基材表面镀金处理，底层镀镍阻挡铜原子迁移，表层镀金保证接触的导电性与抗氧化能力，在常规室内使用环境下，能保证上万次的插拔寿命，长期使用接触电阻不会出现明显上升。

　　从安装边界来看，这款排针的针脚直径为0.64mm，对应PCB板上的钻孔直径设计为0.8mm，焊盘直径设计为1.5mm，这个参数组合既能保证针脚顺利插入通孔，也能给焊锡留存足够的润湿空间，形成饱满的焊点，避免虚焊、漏焊的问题。排针的塑体两侧设计有简单的定位凸点，插件时能和PCB上的定位孔配合，防止过波峰焊时排针出现偏移、浮高的问题。针脚伸出PCB背面的长度控制在1.5mm左右，这个长度刚好能让焊锡在针脚末端形成标准的弯月形焊点，不会因为针脚过长导致剪脚工序额外增加工作量，也不会因为针脚过短导致焊点强度不足。

　　在实际选型过程中，这类排针需要重点关注针位数量、节距、塑高、针长几个核心参数，不同的板卡堆叠高度对应不同的塑高与针长选型，如果板卡之间需要预留走线空间，还可以选择加高塑体或者加长针脚的规格，这款标准规格的排针属于行业通用件，互换性极强，不需要单独开模定制，能大幅降低设备的物料采购成本与维护成本。建模过程中，需要严格控制每个针位的位置度公差，单个针位的位置偏差不能超过0.05mm，否则会出现和排母对插困难、个别针位接触不良的问题，塑体的外形尺寸公差控制在±0.1mm以内，保证插件时能顺利贴合PCB板面，不会出现翘曲的情况。
