CRT电视用六引脚高压接插件结构

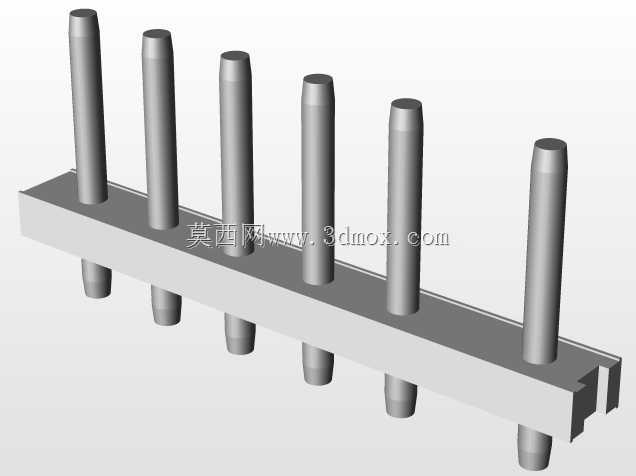

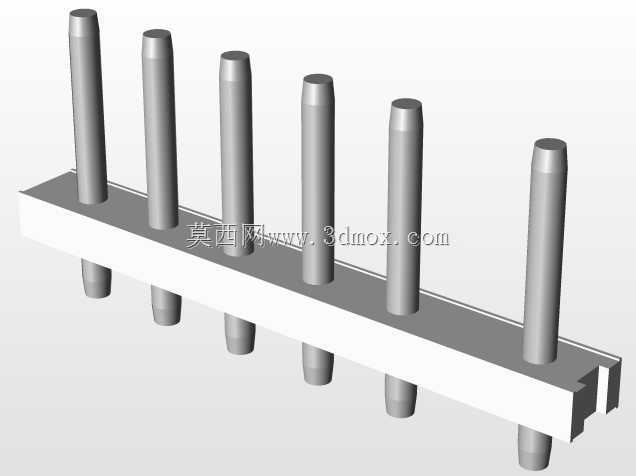

　　早年CRT电视的行输出级与显像管尾板之间，需要稳定传递高压信号的连接部件，这类六引脚接插件就是为适配老式显像管电路连接需求设计的，在整机装配环节承担信号导通、引脚定位、绝缘隔离的核心作用。从结构设计来看，整体采用基座加插针的一体化排布，六根金属插针沿长条绝缘基座等距排列，螺距设置为7.5mm，这个间距是经过电路耐压验证的，既可以避免相邻引脚之间的高压爬电，又能匹配尾板上预先冲压好的焊盘孔位，不会出现装配时孔位错位的问题。插针整体长度34mm，其中伸出基座上端的部分用于和显像管尾座的对应插孔对接，下端伸出基座的部分用于穿过PCB焊盘完成波峰焊固定，插针端部做了圆弧收头处理，装配时可以顺畅插入对接孔，不会刮伤插孔内部的导电弹片，

　　也能避免插针边缘的毛刺在高压环境下引发尖端放电。绝缘基座整体宽度12.5mm、高度4mm，这个尺寸刚好可以卡入尾板上预设的安装卡槽，基座两侧做了限位凸台，装配到位后凸台会卡入卡槽的定位缺口，不需要额外打胶或者螺丝固定就能限制接插件的横向窜动，在电视长期使用过程中，哪怕受到机内扬声器振动、冷热温度形变的影响，接插件也不会出现移位松脱。设计这类接插件的时候，首先要考虑的是高压环境下的绝缘可靠性，基座材料选用耐高压的热固性塑料，表面粗糙度控制在合理范围，避免积灰引发的绝缘性能下降；其次是插针的同轴度要求，每根插针与基座安装面的垂直度误差控制在0.1mm以内，不然批量装配时会出现个别引脚插不进尾座的问题，影响产线装配效率。

　　插针与基座的结合采用压装工艺，插针中部滚花后压入基座的预制孔，保证插针的抗拉力满足要求，不会在插拔对接座的时候把插针从基座里拔出来。在实际设备应用中，这类接插件除了用在CRT电视的尾板连接，也可以适配其他需要多针高压连接的老式显示设备，安装时只需要将插针对准PCB焊盘插入，完成焊接后再将对接端的插座对准插针平稳推入，听到卡扣卡合的声响就说明装配到位。需要注意的是，这类接插件的安装边界有明确要求，基座周边3mm范围内不能布置其他过高的元器件，避免对接插座安装时和周边元件产生干涉，同时插针焊接时的焊锡高度不能超过基座下端面2mm，不然多余的焊锡可能会在高压下形成锡尖引发放电。从结构建模的角度来看，绘制这类零件首先要确定基准面，

　　以基座的安装底面为第一基准，先绘制基座的截面轮廓拉伸成型，再按照7.5mm的间距阵列插针的安装孔，之后单独绘制插针的回转体轮廓，注意端部的圆弧过渡和中部的滚花压装段结构，装配时要保证每根插针的端面齐平，不能出现长短不一的情况。这类零件虽然结构看似简单，但每一处尺寸都和实际装配、电气性能直接相关，比如插针的直径选用5X7.5mm的规格，是综合考虑了载流能力、插拔力、插孔适配性之后确定的，直径太细会导致载流不足、插针容易弯折，直径太粗则会让插拔力过大，维修拆卸时容易损坏尾板。基座的高度设置为4mm，一方面是保证插针压装后的固定强度，另一方面是给焊盘和基座之间留出足够的爬电距离，避免高压沿基座表面击穿。在早年的CRT电视生产线中，这类接插件属于标准化的通用配件，不同尺寸的显像管只要引脚定义一致，都可以采用同规格的接插件，减少了零件种类，降低了供应链的管理成本。维修场景中，更换这类接插件时需要先将旧接插件的焊锡逐个吸除，平稳取下旧件，再将新接插件的插针对准焊盘孔插入，保证基座和PCB表面贴合后再逐个焊接，焊接完成后要检查相邻焊盘之间有没有残留的焊锡丝，避免通电后出现短路打火的问题。
