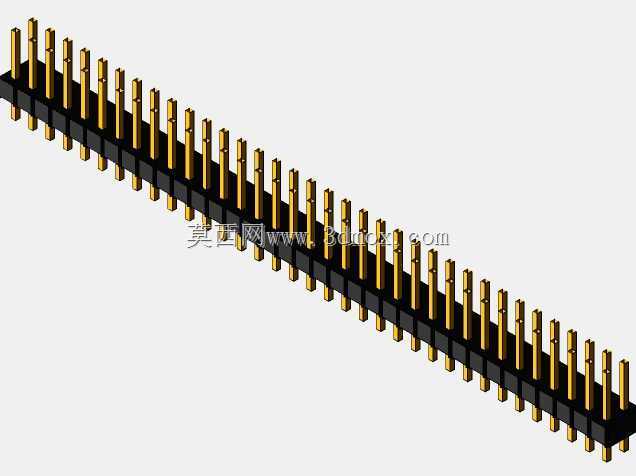

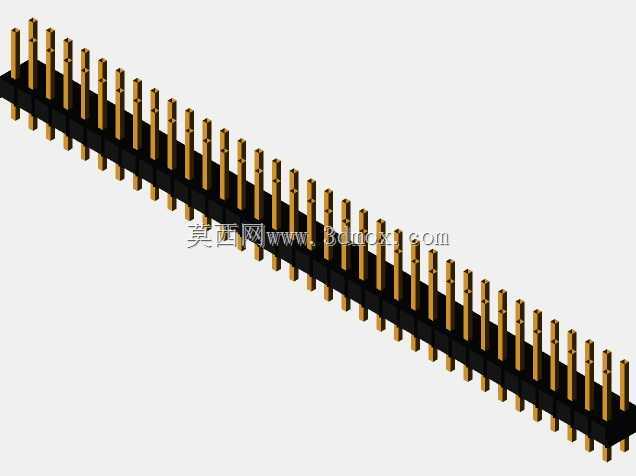

在工控板卡、消费电子主板、嵌入式开发板的板间互联场景里,直插排针是最常见的板级连接器件之一,这款70Pin规格的单排直插排针,针对高密度板上信号传输需求设计,适配常规2.54mm网格的PCB孔位布局,在各类需要板对板、板对线信号连通的设备中承担电信号与小功率电流的传输作用。从实际选型适配角度看,这款排针的塑高为5.08mm,插针顶端到塑封底部的总高度为8.89mm,塑封本体宽度适配常规2.54mm排针的焊盘间距,插针采用方形截面设计,插装后与PCB焊盘的接触面积充足,过波峰焊时能够保证焊锡爬升高度符合IPC-A-610的焊接验收标准,不会出现虚焊、连焊的批量性问题。设计这款排针的三维模型时,首先要确认插针的中心距严格控制在2.
54mm的公差范围内,单根插针的同轴度偏差不能超过0.05mm,否则在批量插装时会出现个别针脚无法对准PCB过孔的问题,影响产线插件效率。塑封本体的定位槽设计在插针两侧,装配时能够与PCB上的丝印定位框对齐,方便作业人员快速确认插件方向,避免反向插装导致的板卡报废。插针的外露长度分为板上接触段与板下焊接段,板下焊接段长度适配1.6mm标准厚度PCB的焊接需求,过板后露出的焊脚长度控制在1.2-1.5mm之间,既能够保证焊锡充分包裹焊脚,也不会因为焊脚过长导致剪脚工序额外增加工时,或是焊脚过长触碰到板底其他元器件造成短路。从应用场景来看,这类长针数单排排针多用于开发板的扩展接口、工控IO板的信号引出端口、老旧设备的板卡维修替换场景,
相比双排排针,单排结构的布线空间更充裕,板上走线时不需要在排针两侧避让过孔,适合单方向信号引出的布局需求。塑封材料采用常规耐高温热塑性塑料,能够承受波峰焊260摄氏度的高温冲击,不会出现塑体变形、插针移位的问题,插针表面采用镀金处理,接触电阻低,在频繁插拔的场景下也能保证接触稳定性,不会因为氧化导致信号传输中断。建模过程中需要重点还原插针与塑封的配合公差,插针与塑封的过盈量控制在0.02-0.03mm之间,既能够保证插针不会从塑封中脱落,也不会因为过盈量过大导致塑封出现开裂隐患。排针整体长度方向的累计公差需要严格管控,70个针位的总长度偏差不能超过0.1mm,否则在与对应排母对插时,会出现两端针脚无法顺利插入排母孔位的问题,
影响连接器的插拔手感与连接可靠性。在实际设备装配中,这类排针通常会搭配同规格的直插排母使用,实现两块PCB之间的平行板连接,或是搭配杜邦线实现板卡与外部传感器、执行器的信号连通,在小功率供电场景下,单针能够通过的额定电流为3A,足够满足常规信号传输与小功率负载的供电需求。设计时还要考虑排针的防呆需求,虽然这款是常规无防呆结构,但建模时可以在塑封一端增加微小的定位凸点标识,方便生产时快速识别1号针位,避免接线时针位顺序搞错。插针的棱角做了微小的倒角处理,插入排母时能够起到导向作用,减少插针弯折的概率,在手工焊接场景下,倒角结构也能让焊锡更好地附着在焊脚表面,提升焊接良率。对于结构设计人员来说,在PCB布局时调用这款三维模型,可以提前核对排针与周边元器件的安全距离,确认排针高度不会与机箱外壳、其他板上构件产生干涉,尤其是在紧凑型设备的内部结构设计中,准确的排针高度尺寸能够帮助设计人员合理规划板卡堆叠间距,避免后期打样后出现装配干涉的问题,减少反复改板的成本。
