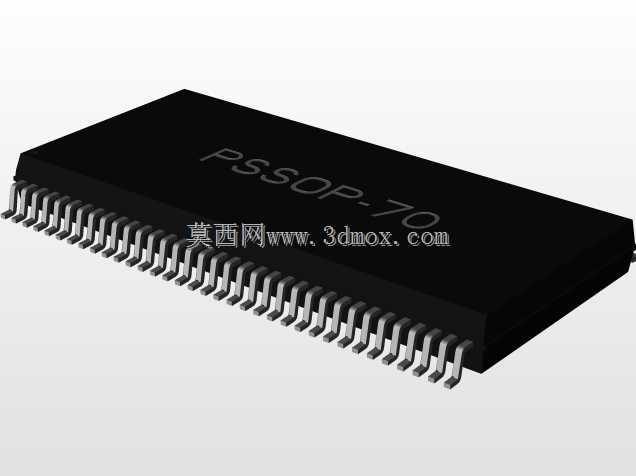

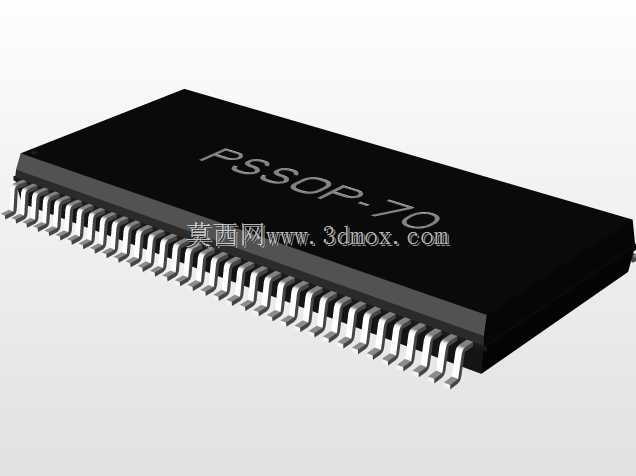

PSSOP70引脚SMD芯片封装三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔验证的核心参考依据，这款PSSOP70引脚的SMD封装结构，正是针对高密度板卡贴装场景设计的标准化封装形态。日常做板级结构设计时，很多工程师容易忽略封装本体的实际高度、引脚共面度带来的装配问题，比如在板卡堆叠间距不足2mm的便携设备内部，若封装本体尺寸把控不准，很容易出现外壳与芯片顶面干涉、焊盘偏移导致虚焊的问题，这个模型完整还原了封装的实际外形边界，能直接导入PCB结构设计软件做装配校验，省去手动测量实物封装尺寸的繁琐步骤。从实际功能特性来看，这类70引脚的PSSOP封装芯片，通常用于多通道信号采集、

　　接口转换、电源管理类电路，引脚采用0.8mm的标准节距设计，相比传统DIP直插封装，贴装后的板卡占用面积能缩小60%以上，同时引脚的鸥翼型结构设计，在回流焊过程中能更好释放焊接应力，减少温度循环后引脚脱焊的失效概率，模型里完整还原了每一根引脚的弯折角度、伸出长度，能直接用于焊盘封装的匹配设计，避免出现引脚与焊盘错位的问题。做这个封装的三维建模时，首先要明确安装边界的核心约束：封装本体长度为28.87mm，宽度为12.7mm，这个尺寸是贴片机吸嘴取料定位、PCB板上丝印框绘制的核心参考，建模时先以封装中心为原点建立基准坐标系，先绘制本体的矩形基体，顶面做轻微的脱模斜度还原实际塑封壳体的成型特征，之后按照0.8mm的引脚节距，

　　在本体两侧对称排布引脚，每侧35根引脚，引脚的弯折段严格按照实际SMD封装的成型尺寸绘制，包括引脚与本体连接的根部厚度、水平伸出段长度、底部焊接面的宽度，同时还原引脚表面的金属质感与本体的哑光塑封质感，确保模型与实物的视觉、尺寸一致性。在工业控制类板卡的设计场景中，这类宽体SOP封装的芯片经常布置在板卡边缘的接口位置，做结构设计时需要考虑芯片与周边接插件、固定螺柱的安全间距，通常要求芯片本体与周边金属结构件的间距不小于1mm，引脚焊接区域与其他焊盘的间距不小于0.3mm，借助这个三维模型，可以在设计阶段直接做干涉检查，不需要等打样后再发现装配问题。另外在做SMT贴装程序编制时，这个模型也能用于模拟吸嘴取料的位置、贴装头的运动路径，

　　确认贴装过程中不会与周边已经贴装的 taller 元件发生碰撞，尤其是在高密度混装的板卡上，提前通过三维模型做路径仿真，能大幅减少贴装环节的抛料、撞件风险。很多刚接触板级结构设计的工程师，容易直接调用软件自带的标准封装库，但标准库的模型往往只做了简化的方块加引脚，没有还原实际封装的本体倒角、引脚根部的塑封溢胶特征、引脚的实际共面度偏差，在做高精度板卡设计时就容易出现尺寸偏差，这个模型按照实际量产封装的尺寸公差做了还原，本体的边角做了0.2mm的倒角处理，引脚的焊接面高度差控制在0.1mm以内，完全符合实际SMT贴装的工艺要求。在通讯类设备的线卡板设计中，这类多引脚PSSOP封装的芯片通常用于信号调理电路，板卡上往往会同时布置多颗同类型封装的芯片，借助三维模型可以提前规划散热路径，确认芯片顶面与散热片、导热垫的接触面积，避免因为本体尺寸偏差导致散热片安装后压偏，影响散热效率。同时在做可制造性设计评审时，三维模型能直观呈现芯片与周边测试点的位置关系，确保测试探针能顺利接触到测试点，不会被芯片本体遮挡，减少后期测试工装的修改成本。
