PQFP304引脚扁平封装SMD芯片结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类封装芯片的三维结构模型是结构工程师完成板级布局、干涉检查、焊盘设计、外壳适配的核心参考依据，这款PQFP304引脚的扁平封装芯片模型，完全贴合量产级SMD器件的实际结构特征，可直接导入各类三维设计环境完成板卡级的装配验证工作。

　　从实际工程应用场景来看，这类304引脚的PQFP封装器件，多被用于主控类集成电路的承载，常见于工业控制主板、车载电子控制单元、中端通讯交换模块、消费类数码产品的核心控制电路中，相比BGA类封装，PQFP封装的引脚外露特征更便于生产环节的目视检测与维修返修，对SMT产线的贴装精度要求相对友好，是中引脚数主控芯片的主流封装选型方向之一。

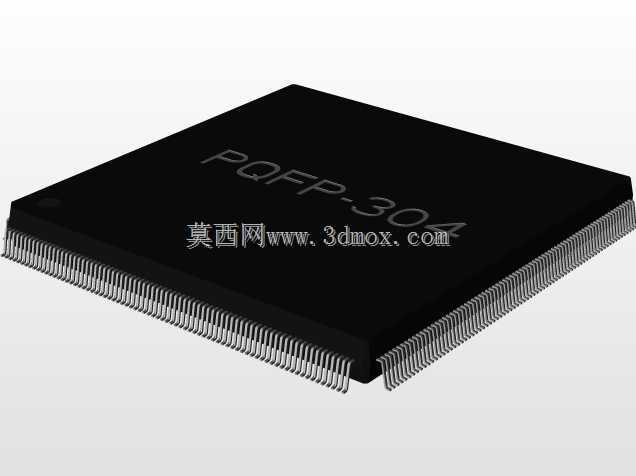

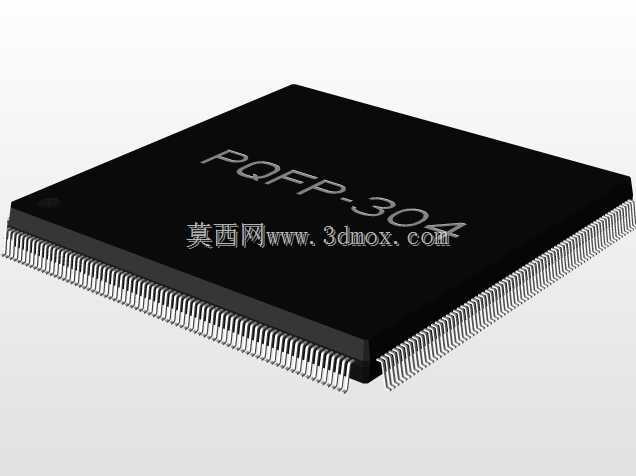

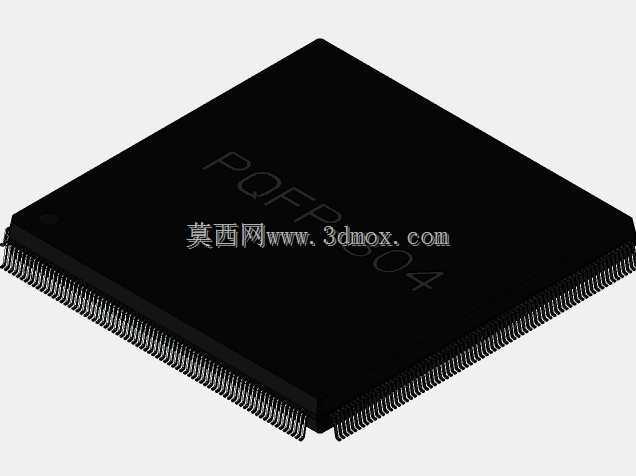

　　在结构设计层面，这款模型严格遵循PQFP封装的通用设计规范，整体本体为正方形黑色塑封结构，四个侧边均匀排布鸥翼型表面贴装引脚，引脚间距设定为0.5mm，这也是多引脚PQFP封装的标准间距参数，能够匹配行业通用的焊盘设计规范，工程师在使用该模型进行PCB布局时，可直接依据模型的引脚位置生成对应焊盘封装，无需反复核对器件手册的尺寸参数，大幅减少封装建库的重复工作量。模型的整体外形尺寸为40mm×40mm，本体厚度符合常规塑封PQFP器件的厚度范围，在进行产品外壳结构设计时，可直接以该模型的外形边界作为高度方向的避让参考，避免出现外壳与芯片本体干涉、散热空间预留不足的问题。

　　从安装边界的设计考量来看，这类SMD芯片的贴装区域需要在PCB上预留足够的引脚焊接空间，同时芯片本体下方区域可根据散热需求设计裸露焊盘，模型完整还原了引脚的弯折形态与塑封本体的边缘倒角特征，在进行SMT产线的贴装模拟、钢网开孔设计验证时，能够准确还原器件与焊盘、钢网的位置匹配关系，提前预判引脚连锡、偏移等潜在工艺问题。不同于简化的方块类示意模型，这款模型对引脚的截面形态、塑封本体的表面标识区域都做了写实还原，在进行产品整机的三维可视化展示、装配工艺培训时，也能够提供足够真实的视觉呈现效果。

　　在结构选型阶段，工程师可直接调用该模型完成板卡的整体堆叠设计，核对芯片与周边电容、电阻、接插件等元器件的安全间距，尤其是在高密度布局的板卡设计中，0.5mm间距的多引脚芯片周边需要预留足够的返修操作空间，模型的精准尺寸能够帮助工程师在设计阶段就完成空间校核，避免后期打样后出现元器件干涉、返修工具无法操作的问题。同时，针对需要加装散热片的应用场景，模型的塑封本体顶面平整度特征也可作为散热片选型、导热垫厚度选择的参考依据，确保散热片与芯片本体能够充分贴合，满足器件的散热需求。

　　从建模逻辑来看，这款模型采用实体化建模方式构建，所有引脚与塑封本体为独立结构特征，工程师可根据实际设计需求对模型进行轻量化处理，或者提取引脚的轮廓曲线直接生成PCB封装库，大幅提升跨软件平台的设计协同效率。在进行整机的振动、跌落仿真分析时，也可赋予模型对应塑封材料、金属引脚的材料属性，准确模拟器件在力学载荷下的应力分布情况，为板卡的固定点设计、引脚强度校核提供可靠的模型支撑。
