PQFP176扁平封装SMD芯片176引脚结构

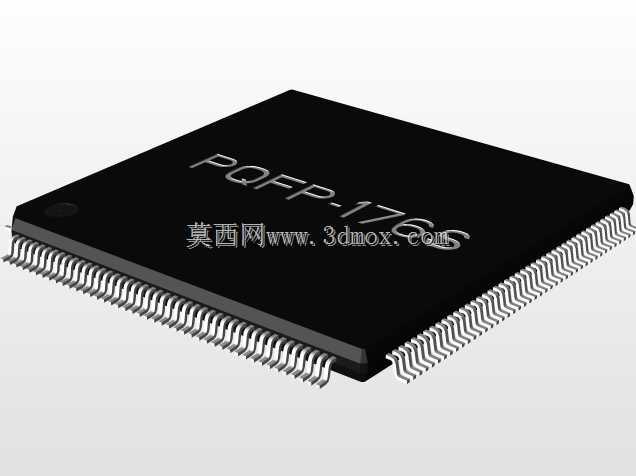

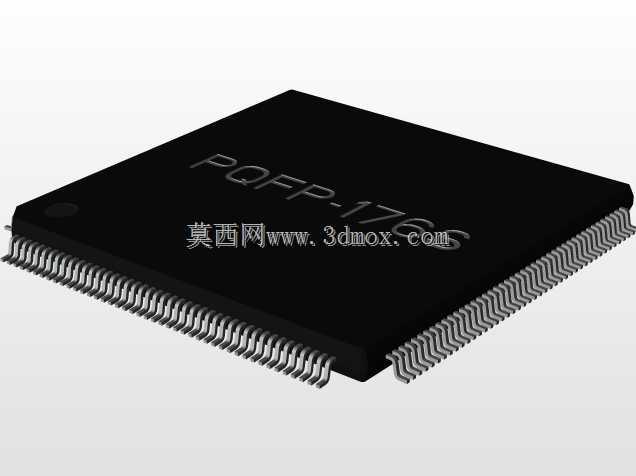

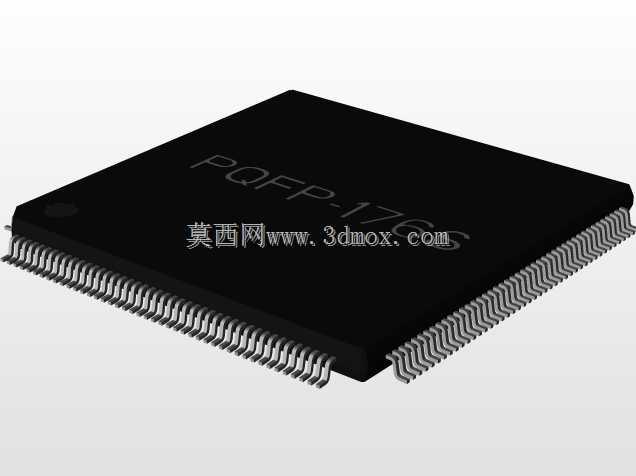

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，表贴封装芯片的占位精度直接决定整板的SMT良率与长期运行可靠性，这类多引脚薄型四方扁平封装的器件，是当前高密度集成电路板上应用占比极高的半导体承载结构。本次呈现的封装结构，针对176引脚的集成电路设计，引脚间距设定为0.4mm，本体外形尺寸控制在20mm×20mm的方形边界内，整体厚度适配常规波峰焊、回流焊的工艺公差要求，能够兼容市面上主流的SMT产线贴装吸嘴取料参数，不需要额外定制特殊治具就能完成批量上料。从设计逻辑上看，这类封装的引脚采用鸥翼型成型结构，引脚从封装本体四个侧面平行引出后向下弯折，末端形成平整的焊接平面，既能够保证焊接时焊锡的爬升空间，

　　方便AOI设备检测焊接虚焊、连锡缺陷，也能在电路板受冷热冲击产生形变时，通过引脚自身的微小形变吸收应力，避免硅芯片本体与PCB基材因热膨胀系数差异出现引脚断裂、焊点脱落的问题。在实际选型应用中，这类封装的芯片通常用于主控单元、逻辑转换电路、信号处理模块等需要较多IO引脚的电路场景，设计PCB封装时需要严格把控引脚的共面度公差，所有引脚末端的高度差需要控制在0.1mm以内，否则批量贴装时极易出现单侧引脚虚焊的问题。封装本体的四个边角做了微小的倒角处理，同时在其中一个角设置了引脚1的标识位，方便产线操作人员核对芯片贴装方向，避免反向贴装导致的电路烧毁问题。安装边界设计上，封装本体下方预留了合适的散热焊盘区域，

　　可根据芯片功耗选择是否在PCB对应位置设计露铜散热区，通过过孔连接内层接地铜皮提升散热效率，不需要额外加装散热片就能满足多数中低功耗芯片的散热需求。引脚的成型角度经过反复校核，既保证引脚伸出本体的长度足够形成可靠焊点，又不会因引脚过长导致相邻引脚在运输、贴装过程中出现形变歪斜，0.4mm的引脚间距属于细间距表贴封装范畴，对PCB焊盘的设计精度、钢网开孔厚度都有明确要求，建模时严格还原了每一个引脚的截面尺寸、弯折弧度、相对位置，能够直接导入PCB设计软件作为封装占位校验模型，也可用于SMT贴装程序的离线仿真，提前预判贴装过程中吸嘴与周边 tall 元件的干涉问题。不同于插件式封装需要在PCB上钻孔，

　　这类全表贴结构的封装能够充分利用PCB的双面布线空间，大幅缩小整板的外形尺寸，符合当前电子设备小型化、轻量化的设计趋势，在便携医疗设备、工业手持终端、车载影音控制模块等对安装空间有严格限制的场景中，这类封装的器件应用占比还在持续提升。建模过程中对封装本体的表面平整度、引脚的金属镀层区域都做了还原，能够用于产品外观渲染、装配干涉检查，在结构设计阶段提前确认芯片与周边壳体、屏蔽罩、接插件的安全距离，避免后期开模后出现元件顶壳、装配间隙不足的问题。
