PSOP40引脚SMD封装芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制的核心参考依据，PSOP40封装的SMD芯片作为中小规模逻辑、接口类集成电路的常用封装形式，广泛应用在工控IO扩展板、嵌入式核心板、车载电子控制单元、消费类数码产品的主板电路中，承担信号转换、逻辑运算、接口驱动等核心电路功能。这类表贴芯片的三维建模核心要还原真实器件的安装边界与外形公差，避免PCB设计阶段出现器件与周边结构件、接插件、散热片的空间干涉问题，很多新手工程师在布局时仅参考 datasheet 上的二维尺寸标注，忽略引脚成型角度、封装本体拔模斜度、引脚共面度带来的实际占用空间，

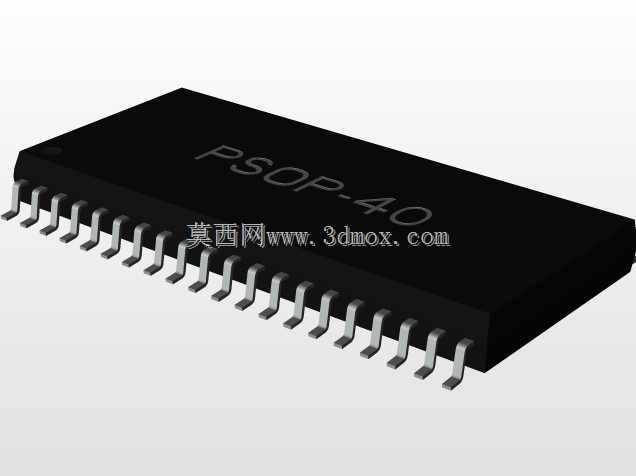

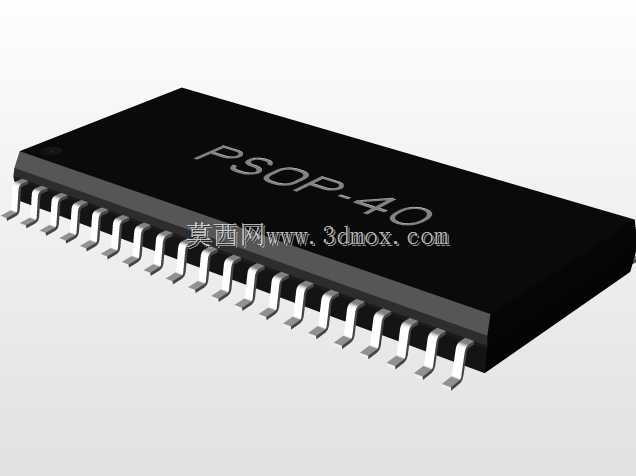

　　往往在SMT贴片试产阶段才发现器件与外壳凸台、加固压条、相邻高器件的碰撞问题，轻则需要改板延期，重则直接导致整批试产板报废。这款PSOP40封装的模型在设计时完全贴合实际量产器件的成型特征，本体长度控制在25.69mm，宽度11.24mm，相邻引脚的中心节距严格按照1.27mm的行业标准设置，引脚采用鸥翼型成型结构，还原了真实器件引脚从本体侧面引出后的弯折角度、伸出长度与末端焊区的平面度，每侧均匀排布20个引脚，总计40个焊接引脚，引脚的厚度、宽度尺寸完全匹配SMT生产的通用焊盘设计规范，工程师在调用模型进行PCB布局时，可以直接对齐标准焊盘封装，不需要额外调整尺寸比例。建模过程中特意还原了塑封本体的边角微小倒角、

　　本体表面的丝印标识区域特征，没有做过度的简化处理，因为在做整机结构装配校验时，本体的边角倒角尺寸会影响到与周边屏蔽罩、导热垫的贴合间隙，很多简化模型把本体做成直角方块，计算出来的安全间隙在实际装配时会出现屏蔽罩扣合压到芯片边角的问题。从实际应用场景来看，这类PSOP封装的芯片相比同引脚数的QFP封装，本体长度更长、宽度更窄，适合在PCB板上横向排布在板边接口附近，比如常见的串口扩展芯片、总线驱动芯片大多采用这类封装，建模时特意校准了引脚伸出本体的长度尺寸，这个尺寸直接影响波峰焊或者回流焊时的引脚吃锡效果，如果模型里的引脚伸出长度偏短，对应的焊盘设计就会内移，容易出现虚焊、连锡的焊接缺陷；如果伸出长度偏长，

　　又会占用过多的PCB布线空间，压缩周边走线的通道。另外模型也还原了塑封本体的厚度尺寸，这个参数是选配导热垫、绝缘片的关键依据，很多带散热需求的板卡会在这类芯片表面贴装导热硅胶垫连接到金属屏蔽罩上实现被动散热，如果模型厚度不准，要么会出现导热垫压合过紧导致芯片引脚受力脱焊，要么会出现间隙过大导热失效的问题。在做整机的三防漆涂覆、点胶加固工艺仿真时，这个精准的三维模型也能帮助工艺人员提前核算涂覆范围、点胶路径，避免胶水流到引脚区域造成焊接不良。对于刚接触电子结构设计的工程师来说，调用这类经过实际尺寸校准的封装模型，比自己对照二维图纸从零建模效率高很多，也能避免因个人建模时的尺寸理解偏差带来的设计风险，尤其是在做高密度PCB布局时，器件之间的安全间隙往往只有零点几毫米，模型的尺寸精度直接决定了最终设计的可制造性。
