PSIP12针电源连接器结构设计

　　在板级功率供电链路的设计环节中，直插式电源连接器的选型与适配直接决定了整板供电的可靠性与生产装配的便捷性，这款12针PSIP结构的电源接插件，正是针对中小功率板载供电场景开发的连接部件，目前广泛应用在工业控制板卡、消费类电子电源模块、小型驱动板的功率输入回路中。从实际使用场景来看，这类连接器主要承担板上电源回路的功率传输功能，12个引脚按照功率回路的载流需求做了差异化的引脚宽度设计，其中大电流通路对应的引脚截面更大，能够承载更高的持续工作电流，信号类引脚则保持标准尺寸，兼顾状态检测、使能信号的传输需求，避免额外布设信号接插件占用板上空间。

　　设计这款连接器的三维结构时，首先要明确PCB安装端的边界约束：引脚节距严格控制在2.54mm，这是行业通用的直插元件标准节距，能够匹配通用PCB设计的网格间距，不需要额外调整焊盘布局规则，适配绝大多数量产PCB的加工工艺要求。整体封装的本体长度为33.02mm，宽度4.8mm，安装后的本体高度为14.8mm，这个尺寸边界是经过多轮板上布局验证确定的：宽度方向控制在4.8mm，能够在板上相邻元件间距仅6mm的布局场景下顺利安装，不会和周边的电解电容、功率电阻产生结构干涉；14.8mm的安装高度，适配绝大多数塑料外壳的内部净空要求，不需要为连接器单独预留凸起的避让空间，能够有效降低整机外壳的开模复杂度。

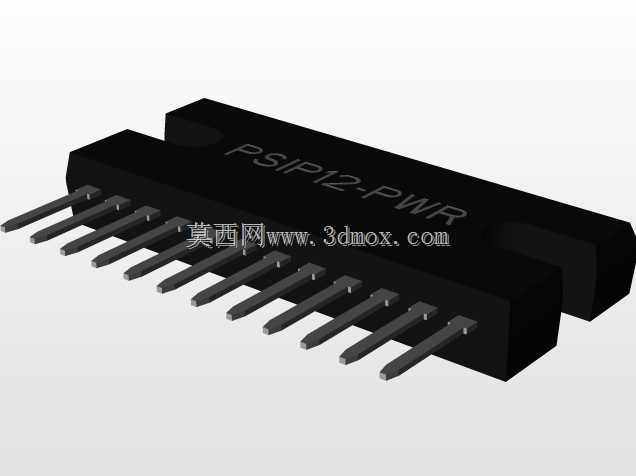

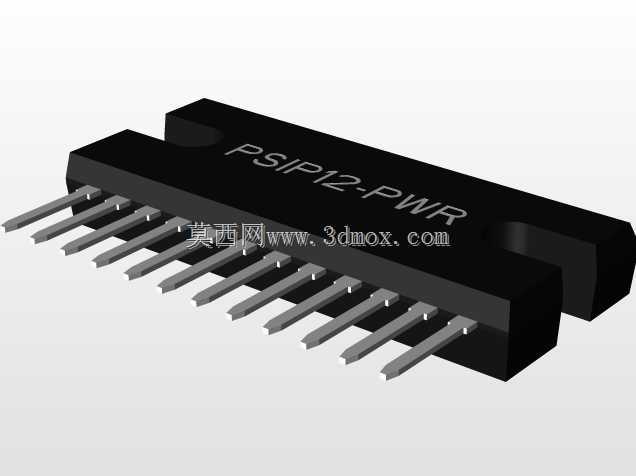

　　从结构细节来看，这款连接器采用SIP单列直插的排布方式，引脚采用平直冲压成型工艺，引脚末端做了轻微的倒角处理，在波峰焊或者手工焊接的装配环节，能够顺利插入PCB的对应安装孔，不会出现引脚卡滞、顶弯的问题。本体上的PSIP12-PWR标识做了凹陷式模标设计，不会因为长期使用出现标识磨损脱落的问题，方便生产环节的物料核对与售后维修的器件识别。本体两侧的定位凸台结构，在插入PCB时能够和板上的定位孔配合，实现焊接前的预固定，避免过波峰焊时因为器件倾斜导致的焊盘连锡、引脚虚焊问题。

　　在实际选型适配过程中，结构工程师需要重点关注两个安装边界：一是引脚伸出PCB背面的长度控制在2.0-2.5mm区间，这个长度既能够保证焊锡充分浸润引脚形成可靠焊点，又不会因为引脚过长导致背面焊点和其他板卡、金属外壳接触造成短路风险；二是本体和PCB板面的贴合间隙控制在0.1-0.2mm，既能够让助焊剂顺利挥发避免残留，又不会因为间隙过大导致器件焊接后倾斜。另外，这款连接器的引脚采用镀锡工艺处理，能够兼容无铅焊料的焊接工艺要求，满足RoHS环保生产的规范，适配目前绝大多数电子制造企业的产线工艺标准。

　　从三维建模的角度来看，构建这个模型时需要重点还原几个关键特征：引脚的折弯角度公差控制在±0.1°，避免因为引脚角度偏差导致安装时无法顺利插入焊盘；本体的拔模斜度按照注塑工艺要求设置为1.5°，还原真实注塑件的生产工艺特征；引脚和本体的配合位置做了干涉检查，确保实际装配时引脚能够顺利压入本体的固定槽，不会出现本体开裂、引脚松动的问题。对于板级结构设计人员来说，这个模型可以直接导入PCB结构设计软件中，用于板上布局的干涉检查、整机外壳的空间避让验证，不需要重新测绘器件尺寸，能够大幅缩短结构设计阶段的器件建模周期，避免因为尺寸测绘误差导致的样机装配干涉问题。在做板卡热设计时，这款连接器的本体材质采用耐高温的PBT工程塑料，能够承受波峰焊时260℃的高温冲击，不会出现本体变形、引脚移位的问题，长期工作温度范围覆盖-40℃到105℃，能够满足工业级应用场景的温度环境要求，不需要额外增加隔热防护结构。
