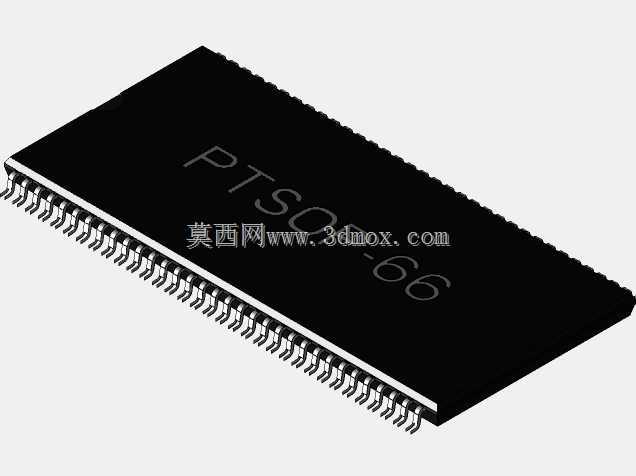

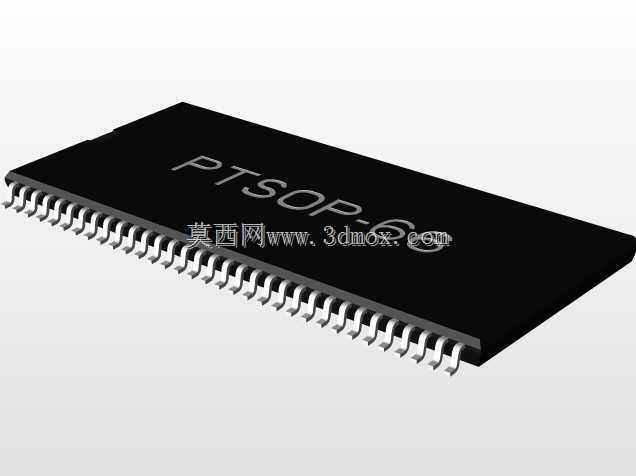

PTSOP-II型66引脚贴片SMD芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的三维结构建模精度，直接决定了后续SMT产线钢网开孔、回流焊治具设计、板卡堆叠干涉校验的一次通过率，PTSOP-II封装的66引脚贴片芯片，是中容量存储类、接口转换类芯片常用的封装形态，这类封装的三维建模不能只做外观示意，必须严格贴合实际生产的安装边界要求。做这类封装建模的时候，首先要锚定引脚的共面度公差要求，实际SMT贴装过程中，引脚共面度超过0.1mm就会大概率出现虚焊、立碑缺陷，所以建模时所有引脚的焊接端面必须约束在同一基准平面上，不能出现肉眼可见的高低差，引脚的弯折弧度也要匹配实际冲压成型的形态，不能做成直角弯折的简化结构，否则后续做板级热仿真的时候，

　　引脚与焊盘的接触热阻计算会出现明显偏差。这款封装的本体长度为22.22mm，宽度为10.16mm，引脚节距为0.65mm，这些尺寸参数直接决定了PCB布局时的占位空间，建模时本体的上下边缘要预留出引脚突出的长度，不能把本体边缘和引脚端面做齐，实际生产中芯片本体距离PCB焊盘内侧边缘有固定的安全距离，这个距离如果在建模时被忽略，后续做结构干涉检查的时候，会误判周边阻容器件的布局空间，导致实际打样后出现元件碰撞的问题。从应用场景来看，这类薄型小尺寸贴片封装，大多用在空间受限的便携设备主板上，比如路由器的交换芯片、机顶盒的存储芯片、工业采集模块的通讯转换芯片，都会采用这类PTSOP封装，相比传统的DIP直插封装，

　　它的贴装占用板面面积缩小了60%以上，整体封装厚度更薄，适合做板卡的扁平化堆叠设计。建模过程中，引脚的间距公差需要严格控制，0.65mm的节距属于细间距贴装范畴，相邻引脚的中心距偏差不能超过0.03mm，否则导出的STEP模型导入PCB设计软件后，会出现引脚与焊盘对位偏移的问题，直接影响后续的Gerber文件输出。另外，芯片本体的表面标识区域、引脚的镀层区域不需要做冗余的纹理细节，结构建模只需要保留装配相关的几何特征即可，过于复杂的表面细节反而会增加后续板级装配仿真的网格划分难度，拖慢仿真运算效率。在做安装边界校验的时候，要注意芯片本体下方的空间不能布置过高的表贴元件，这类PTSOP封装的本体底部与PCB板面之间的间隙很小，

　　通常只有0.15mm左右，如果在芯片投影区域布置了厚度超过0.1mm的元件，回流焊过程中芯片会被下方元件顶起，导致引脚虚焊。很多新手建模的时候容易忽略封装的脱模斜度，实际塑封成型的芯片本体，侧面是有微小脱模斜度的，不是完全垂直的立面，这个细节虽然不影响焊盘设计，但在做整机外壳的装配间隙校验时，如果忽略斜度，会出现芯片与外壳加强筋干涉的误判，导致后续外壳模具反复修改。还有引脚的成型角度，SMT贴装用的贴片引脚，其与PCB板面接触的焊接段是完全平行于板面的，弯折处的圆角半径要符合引脚材料的弯折应力要求，不能做过小的弯折半径，否则仿真时会误判引脚的应力集中风险，得出不符合实际的引脚断裂风险结论。这类封装的三维模型，核心价值是给结构工程师、PCB Layout工程师提供精准的装配参考，不需要做内部晶圆、引线键合的细节，只需要把外部装配相关的所有几何尺寸、形位公差约束到位，就能满足从板级布局到产线治具设计的全流程使用需求。在实际项目中，经常遇到因为封装模型尺寸不准导致的生产问题，比如模型的引脚长度做短了，导致钢网开孔位置偏移，回流焊后焊锡爬高不足；或者本体宽度做宽了，导致相邻芯片之间的安全距离不足，返修的时候热风枪无法均匀加热相邻元件。所以做这类电子元件的三维建模，核心是围绕装配全流程的需求来控制几何精度，每一个尺寸的设定都要对应实际生产中的工艺要求，不能只看外观相似度。
