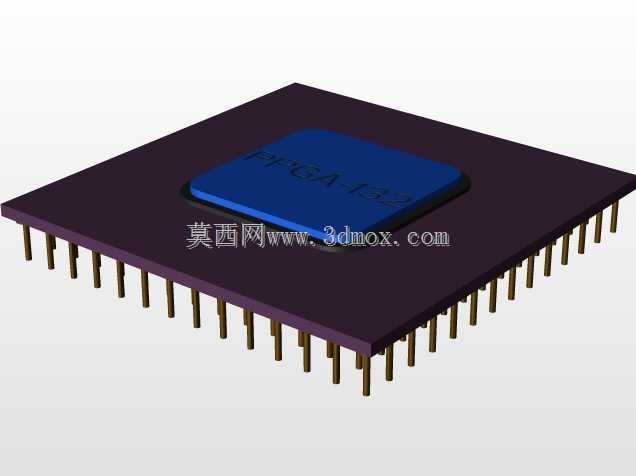

132引脚通孔插装FPGA芯片三维结构

　　在工业控制板卡、老旧型号通讯设备、教学实验电路板的设计场景中，通孔插装类可编程逻辑器件依旧有不可替代的应用价值，这类器件相比表贴封装拥有更高的机械连接强度，在存在持续振动、频繁插拔调试的工况下，引脚与PCB板的连接可靠性更有保障，不会出现表贴器件常见的引脚脱焊、焊点疲劳断裂问题。这款132引脚的FPGA器件采用标准2.54mm引脚节距设计，引脚呈四侧对称排布，器件本体长宽尺寸均为35.56mm，整体外形为方正的扁平塑封结构，核心芯片区域位于本体中央，表面做了平整的标识区域，可用于丝印器件型号、生产批次等溯源信息。从设计逻辑来看，该模型严格还原了通孔插装器件的安装边界：所有引脚的长度、直径均匹配标准PCB钻孔尺寸，

　　引脚伸出本体底部的长度统一，能够适配厚度1.2mm到2.0mm的常规FR4电路板，焊接时引脚穿过PCB过孔后在背面进行波峰焊或手工焊接，不需要专用的回流焊设备，对于小批量试制、实验室手工打样的场景十分友好。在结构建模过程中，需要重点关注引脚的排布公差，四侧引脚的位置度偏差需要控制在0.1mm以内，否则会出现安装时引脚无法对准过孔的问题，同时引脚根部与塑封本体的衔接处做了微小的圆角过渡，还原真实器件的注塑工艺特征，避免建模时出现直角锐边不符合实际生产工艺的问题。这类器件在实际使用中，通常会搭配对应的IC插座使用，因此模型的外形尺寸也完全匹配标准132引脚2.54mm节距的IC插座安装尺寸，设计人员在进行PCB布局时，

　　可以直接调用该模型进行结构干涉检查，确认器件与周边电容、电阻、接插件的安全间距，避免出现器件安装后与周边元件顶碰的问题。不同于高密度BGA、QFP表贴封装的FPGA，这款通孔插装的器件不需要考虑底部焊盘的走线空间，也不需要做专用的散热焊盘设计，器件工作时的热量可以通过四侧的金属引脚传导到PCB板的铜箔上进行散热，在功耗不超过1W的常规逻辑控制场景下，完全不需要额外加装散热片就能稳定工作。在进行整机结构设计时，该器件的本体高度需要纳入板卡堆叠的间距计算中，器件本体顶部距离PCB板面的高度统一，在设计机箱内部的板卡导轨、上盖避让空间时，可以直接参考该模型的高度尺寸预留安全距离，避免出现机箱盖板压到器件本体造成损坏的问题。

　　对于教学类的三维建模练习场景，该模型的结构特征清晰，既有规则的方正塑封本体，又有规律排布的细长引脚特征，适合练习阵列特征、布尔运算、装配配合等基础建模操作，建模过程中可以通过单根引脚建模后四侧阵列的方式快速完成整体结构，同时需要注意引脚的倾斜角度、伸出长度的一致性，还原真实器件的引脚成型工艺特征，避免出现引脚长短不一、角度歪斜导致无法模拟实际装配的问题。在设备维护场景中，这类通孔插装的器件拆卸更换也比表贴器件更加便捷，只需要使用吸锡器清除背面引脚上的焊锡，就能轻松将器件从板卡上取下，不需要使用热风枪等专用拆焊设备，对于现场运维、故障排查的场景十分友好，这也是很多工业级老款设备依旧选用这类封装器件的核心原因之一。
