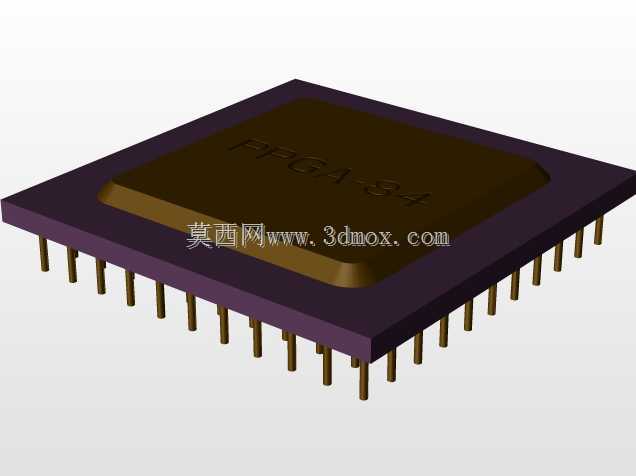

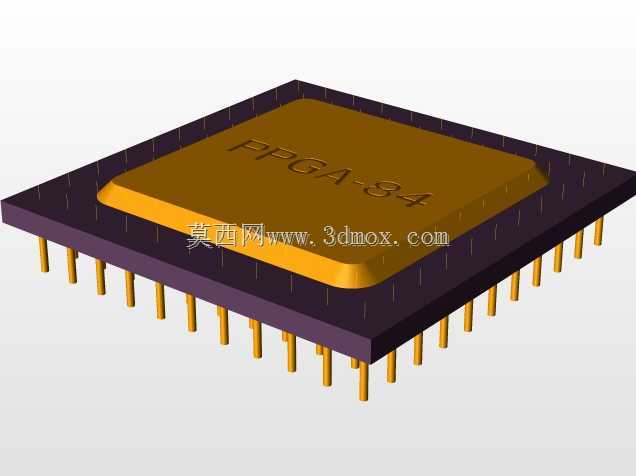

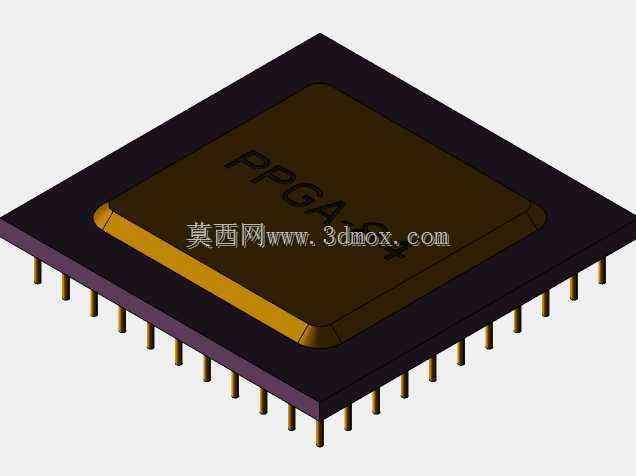

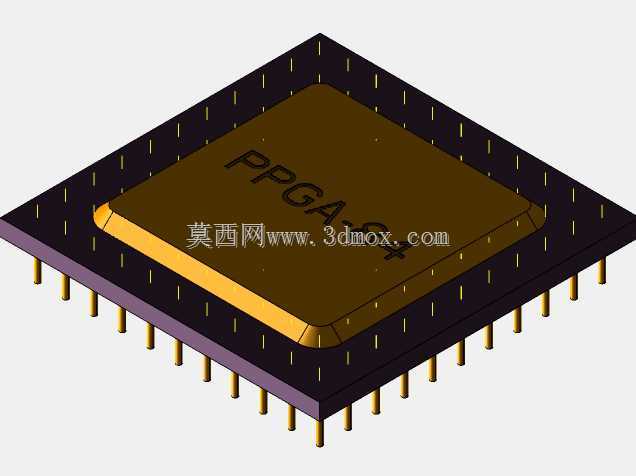

PPGA84直插封装芯片三维结构模型

　　在工业控制板卡、老式通信设备主板、早期嵌入式开发板的硬件设计环节中，直插式PPGA封装芯片的结构匹配度直接决定了PCB Layout阶段的安装孔位排布、焊盘尺寸预留是否合理，很多刚接触硬件结构设计的工程师容易忽略封装本体的高度差、引脚伸出长度的实际公差，导致打样后出现芯片插装不到位、引脚与周边电容电阻干涉、外壳合盖时挤压芯片顶面的问题，这个三维结构模型完全还原了该款84引脚PPGA芯片的真实装配边界，能直接导入结构设计软件完成板卡堆叠的干涉校验。

　　从实际使用场景来看，这类2.54mm节距的PPGA封装芯片多用于对插拔可靠性要求较高的工业级设备，部分需要现场更换程序存储芯片、逻辑芯片的老旧工控装置，会采用插座搭配该类直插芯片的方案，相比表贴封装，直插PPGA的引脚与PCB的结合强度更高，在存在持续振动的工业现场，不容易出现引脚脱焊、接触不良的故障，设计时需要重点关注引脚的排布规律：84根引脚沿芯片本体四侧均匀分布，每侧引脚数量一致，引脚中心距严格遵循2.54mm的标准节距，和通用IC插座的孔位完全匹配，建模时特意还原了引脚根部的倒角细节，避免模拟插装时出现引脚与插座孔位的卡滞误判。

　　外形尺寸方面，芯片本体的长宽均为28.8mm，本体厚度包含底部引脚伸出长度的总高度符合常规直插封装的尺寸规范，引脚为圆柱形镀金插针，伸出本体底面的长度满足波峰焊的吃锡要求，同时也适配通用ZIF插座的锁紧行程，芯片顶面的标识区域做了轻微的凹陷处理，还原了真实芯片的激光刻印区域结构，四侧引脚的排列顺序严格遵循PPGA封装的引脚编号规则，第一引脚位置做了对应的结构标识，方便硬件工程师在做结构评审时快速核对引脚定义对应的走线方向。

　　设计思路上，建模过程完全参照实际芯片的测绘尺寸完成，没有做简化处理，本体的分层结构也做了还原：底部的紫色基板层、中间的金色密封环、顶部的黑色芯片盖板，各层之间的配合台阶完全还原真实封装的装配关系，在做板卡热设计仿真时，这个模型的本体材质参数可以直接赋予对应封装材料的导热系数，模拟芯片满负载运行时的热量传导路径，避免因为模型简化导致热仿真结果出现偏差。很多工程师在做老设备的国产化替代设计时，经常遇到原设备芯片停产、需要找替代料的情况，这个模型可以直接用来比对替代芯片的安装尺寸，不用反复测绘实物，大幅缩短替代方案的验证周期，尤其是在改造老款进口工控板的过程中，原板卡的安装空间是固定的，只要替代芯片的三维结构和原模型匹配，就不用修改PCB的安装孔位和周边器件的排布，直接替换就能完成硬件升级。

　　另外在做教学演示、工装夹具设计时，这个模型也能发挥作用，比如设计芯片的自动插装工装、引脚成型工装时，可以直接调用这个模型做夹具的型腔设计，保证工装定位面和芯片本体的贴合度，避免插装时压伤芯片盖板或者碰弯引脚，引脚的直径公差也在模型里做了还原，设计工装的导向锥孔时可以直接参考引脚尺寸预留合理间隙，保证插装过程顺畅不卡料。
