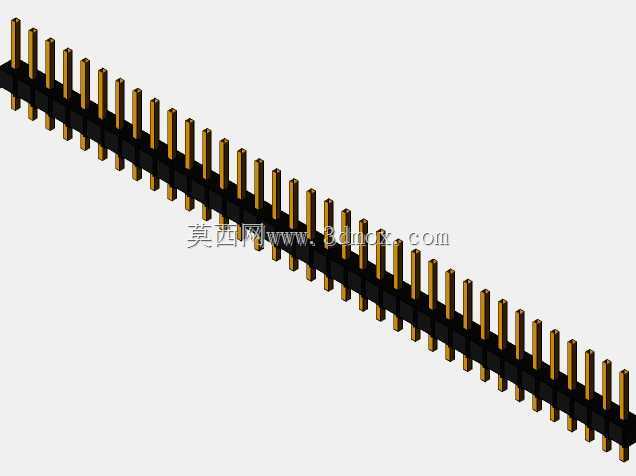

单排36Pin直插排针连接器结构设计

　　在电路板级电气互联场景中，直插排针是应用最广泛的板对板、板对线互联元件之一，这类元件的设计精度直接决定了整机设备的电气连接可靠性与长期运行稳定性，尤其在工业控制板卡、嵌入式开发板、电源模块、信号采集终端这类需要频繁插拔维护或者长期固定安装的设备中，排针的结构尺寸、机械强度、安装公差都需要经过严谨的设计校核。本次设计的单排直插排针采用THT通孔焊接工艺，整体为单排36位针位布局，设计过程中首先明确了板端安装的核心边界：节距采用行业通用的2.54mm标准间距，这个尺寸既匹配通用面包板、杜邦线母座的适配尺寸，也符合多数PCB设计软件中标准接插件的封装库规范，能大幅降低PCB设计阶段的封装绘制工作量，减少设计出错概率。

　　排针的塑壳部分采用高温绝缘工程塑料材质，设计时充分考虑波峰焊、回流焊过程中的高温耐受需求，塑壳的定位槽与插针的固定结构做了防呆与防松设计，避免插针在焊接或者插拔过程中出现歪斜、脱落、移位的问题。插针部分采用铜合金基材，表面做镀金处理，既保证接触电阻处于较低水平，也能提升抗氧化、耐腐蚀能力，适配工业场景下温湿度波动较大的使用环境。从安装尺寸来看，排针整体长度控制在91.44mm，对应36个针位的总排布长度，塑壳宽度2.54mm，整体安装高度8.89mm，这个高度参数在设计时充分考虑了板间堆叠的间隙需求，既不会因为高度过高导致板间占用空间过大，也不会因为高度过低导致焊接操作空间不足、母座插拔困难。插针的焊接端采用标准直插结构，

　　引脚长度适配常规1.6mm板厚的PCB，过孔设计推荐采用0.8-0.9mm的钻孔尺寸，焊盘直径设计为1.5-1.6mm，能保证焊接时焊锡充分浸润引脚，形成可靠的焊点，同时避免焊锡桥接导致的相邻引脚短路问题。在实际选型应用中，这类排针可以用于工控主板的扩展接口，连接各类功能扩展模块，也可以用于电源板与控制板之间的信号与小功率电源传输，单针额定载流能力按照常规2.54mm排针的设计标准做了冗余校核，满足常规信号传输与小电流供电的需求。设计过程中对插针的同轴度做了严格约束，每根插针相对于塑壳基准面的垂直度公差控制在0.1mm以内，避免出现个别针位歪斜导致的母座插装困难、接触不良问题。塑壳的边缘做了倒角处理，

　　既可以在自动化插件机上料过程中减少卡料概率，也能在人工装配时起到导向作用，提升装配效率。排针的两端没有额外的固定柱设计，属于标准的无定位柱单排排针，适配多数不需要额外定位的通用安装场景，如果客户需要防反插或者更高强度的固定，可以在对应位置预留定位柱安装位，快速衍生出带定位柱的变体型号。在三维建模过程中，每根插针的几何特征都做了参数化处理，调整针位数量、节距、塑壳尺寸、插针长度时只需要修改对应参数即可快速生成不同规格的排针模型，大幅提升同系列产品的设计效率。建模时对插针与塑壳的配合间隙做了准确还原，实际生产中插针与塑壳采用过盈压装工艺，模型中保留了合理的压装过盈量，模拟真实装配后的状态，避免模型出现干涉问题，方便结构工程师在做整机装配校核时直接调用，不需要额外调整配合尺寸。这类排针在消费电子、工业控制、通信设备、测试仪器等领域都有大量应用，设计时除了满足基本的尺寸规范，还充分考虑了长期使用后的机械疲劳问题，插针的插拔寿命按照行业标准做了结构优化，保证多次插拔后仍然能保持稳定的接触压力，不会出现接触电阻过大、信号中断的问题。对于PCB设计工程师来说，准确的三维模型可以在结构设计阶段提前检查排针与周边元件的间隙，避免出现装配时排针与周边电容、电阻、结构件发生干涉的问题，减少打样后的改板次数，缩短产品开发周期。
