6针2.54mm节距连接器外壳结构设计

　　在板对板、线对板信号连接场景中，这类6针位连接器外壳是保障插合对位精度、隔绝引脚误接触的核心结构件，日常做工控板卡外接、小型传感模块接线、消费电子内部排线连接时，经常会用到这类节距2.54mm的连接器配套壳体。从实际使用需求出发，设计这类外壳首先要匹配标准2.54mm排针的插合公差，壳体内的针位槽需要严格对齐排针引脚中心距，单边预留0.1mm的插拔导向间隙，既不会因为间隙过大导致插合后引脚晃动接触不良，也不会因为间隙过小造成插拔阻力过大，甚至出现插针顶弯塑胶壳体的问题。

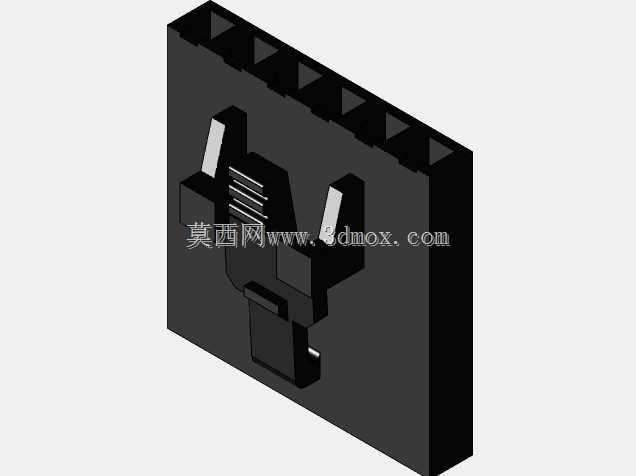

　　外形尺寸上，这款壳体长度控制在15.24mm，刚好覆盖6个2.54mm节距的针位排布，两端额外留出0.3mm的壁厚余量，避免插合过程中边缘受力开裂；宽度5.55mm的尺寸设计，刚好适配常规2.54mm双排针的单排壳体安装空间，不会和板上相邻的其他元器件产生干涉；高度15.24mm的结构，内部预留了足够的插针啮合深度，引脚插入后能保证至少3mm的接触长度，满足常规低压信号传输的接触可靠性要求，同时壳体顶部做了防呆倒角，插合时不需要刻意对位就能顺着导向滑入，能有效降低产线组装时的反插风险。

　　壳体背部的格栅状加强筋结构，是设计时重点考量的部分，这类塑胶外壳通常采用PA66或者PBT材质注塑成型，背部的格栅筋一方面能提升壳体整体的结构刚性，在反复插拔过程中不会因为受力出现壳体变形，另一方面筋条之间的空隙可以作为插合时的排气槽，避免壳体内部形成密闭空腔，插拔时因为气压差产生阻力，同时也能在焊接引脚时，帮助散去焊锡带来的局部高温，减少壳体受热变形的概率。壳体两侧的卡扣结构，是和配套底座锁合的关键结构，卡扣的倒扣量设计为0.25mm，既能保证插合后有足够的锁合力，不会因为线缆拉扯出现松脱，又能在需要拆卸维护时，用普通一字螺丝刀就能轻松撬开，不会因为卡扣过紧导致拆卸时撬坏壳体。

　　从安装边界来看，这款外壳在PCB板上的投影占用空间极小，安装时只需要在板上预留对应6个针位的焊盘孔，焊盘孔直径设计为0.8mm，刚好适配0.64mm见方的标准排针引脚，壳体底部和PCB板面接触的位置做了0.2mm的凸台定位，焊接时壳体不会在板面上滑动偏移，能保证所有引脚和焊盘的同心度。在实际选型应用中，这类外壳常搭配直针或者弯针使用，用于设备内部的信号转接、外接调试接口、模块间的信号互联，因为2.54mm是行业通用的标准节距，这类外壳的互换性极强，不需要单独开模就能和市面上绝大多数同规格排针排母适配，能大幅降低小批量设备生产的配件采购成本。

　　设计过程中还要考虑塑胶成型的工艺性，壳体所有的转角位置都做了R0.2mm的圆角过渡，避免注塑时出现应力集中导致的开裂问题，壳体的壁厚均匀控制在1.2mm，不会因为壁厚差异过大导致注塑时出现缩痕、缺胶等缺陷，针位槽的脱模斜度设计为1.5度，既能保证注塑脱模时不会刮伤槽内壁，又不会影响插针的配合精度。在实际使用场景里，这类外壳还能起到一定的防尘作用，插合后能覆盖裸露的引脚部分，减少车间环境里的灰尘、金属碎屑落到引脚之间造成短路的风险，对于一些需要经常插拔的调试接口，这类外壳还能分散插拔时的受力，避免引脚因为反复受力出现从PCB板上脱焊的问题。
