PSIP10针2.54mm节距电源连接器结构

　　在工业控制板卡、消费类电源模块、嵌入式驱动电路的板级互联设计中，这类PSIP结构的10针电源连接器是板载功率传输的常用互联元件，区别于普通信号排针，它的引脚载流能力做了针对性强化，能够承载中小功率回路的电流传输需求，避免普通信号接插件长时间通流出现的引脚发热、接触电阻增大问题。从实际选型应用来看，这类连接器多用于电源输入输出回路、板载模块供电互联场景，比如开关电源次级侧的功率引出、驱动板与功率板之间的供电连接、工控IO板的外接电源接入点位，安装时直接插入PCB对应通孔完成波峰焊接，不需要额外的固定结构，依靠引脚与焊盘的结合力就能满足常规工况下的固定强度，在振动等级不高的室内电控设备中应用十分广泛。

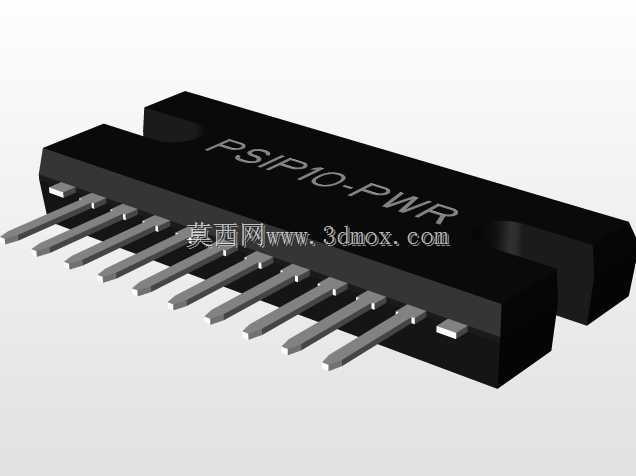

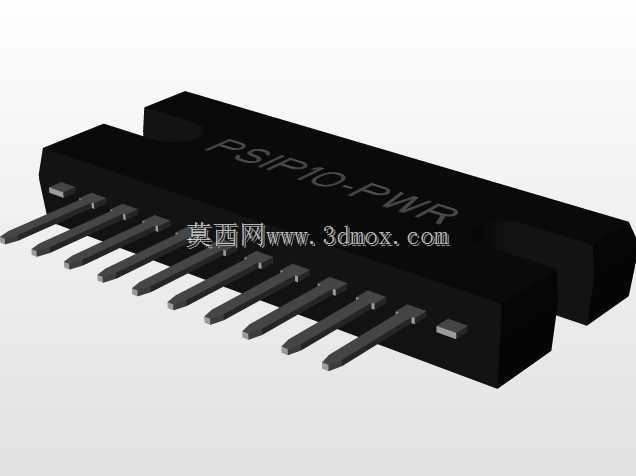

　　设计这款连接器的三维结构时，首先要明确安装边界的约束：引脚节距严格遵循2.54mm的通用直插件间距标准，这个尺寸是行业沿用多年的通孔插装件通用节距，能够匹配通用PCB设计的网格间距，不需要额外调整焊盘孔位的布局规则，降低PCB设计的布线难度。整体外形尺寸控制上，本体长度33.02mm、宽度4.8mm、高度14.8mm，这个尺寸边界需要在建模时严格卡控，尤其是本体宽度方向的尺寸，不能超出相邻元件的安装间距，避免在PCB布局时和周边的电容、电阻、功率器件出现空间干涉。引脚的伸出长度、折弯角度都要匹配常规波峰焊的工艺要求，引脚末端的倒角设计方便插件时顺利穿过PCB焊盘孔，不会出现引脚顶偏、插装不到位的问题。

　　从结构功能特性来看，黑色的绝缘本体采用耐高温的工程塑料材质，能够承受波峰焊接时的高温冲击，不会出现本体融化、变形的问题，相邻引脚之间的绝缘筋条做了加高处理，增加引脚之间的爬电距离，满足强电回路的安规间距要求，避免高压工况下出现引脚间拉弧、短路的风险。引脚本身采用铜合金基材表面镀锡处理，既保证良好的导电性能，也提升焊接的浸润性，减少虚焊、漏焊的工艺不良。本体上的丝印标识清晰标注型号信息，方便生产插件时核对物料，避免出现错料、反插的问题，引脚的排列顺序做了防呆设计吗？不，这类直插件通常会在PCB丝印上标注1脚位置，配合本体的定位缺口来确认安装方向，建模时需要把本体一端的定位小凸台做出来，这个结构是生产插件时判断方向的关键标识，能够有效减少生产过程中的反向插装不良。

　　在三维建模的细节处理上，不能只做简单的方块加引脚的拉伸结构，要还原实际生产中的工艺细节：比如绝缘本体的脱模斜度，引脚和本体结合处的密封台阶，引脚表面的冲压纹理，这些细节虽然不影响整体尺寸匹配，但在做整机结构校验、虚拟装配的时候，能够更真实地模拟实际装配的干涉情况，避免因为模型过度简化导致的设计误判。比如在做板卡堆叠设计的时候，如果忽略了本体高度方向的实际尺寸，就可能导致上层板和连接器本体出现顶碰，或者绝缘距离不足的问题；如果忽略了引脚伸出本体底部的长度，就可能在做波峰焊治具设计的时候出现支撑不到位、插件浮高的问题。

　　实际选型使用中，这类连接器的载流能力和引脚截面积、接触电阻直接相关，建模时的引脚尺寸要和实际物料的规格一致，不能随意缩小引脚直径，否则在做热仿真、载流能力核算的时候会出现参数偏差，导致实际使用中引脚过流发热。另外，本体的安装高度要匹配板卡到外壳的内部间隙，很多时候电控设备的外壳内部空间紧凑，连接器的顶部高度如果超出预留空间，就会出现外壳盖合不严、挤压本体导致引脚变形的问题，所以建模时的高度尺寸必须严格按照实际物料的公差范围来做，把最大实体尺寸考虑进去，给结构设计留足安全余量。

　　不同于贴片类的连接器，这类直插结构的连接器焊接后和PCB的结合强度更高，能够承受一定的外力拉扯，适合需要经常插拔外接接线的场景，当然在实际设计中如果是需要频繁插拔的应用，还会在连接器周边增加固定柱或者螺丝孔位来强化固定，但常规的板内互联场景下，依靠引脚的焊接强度就足够满足使用要求。在做三维模型的装配校验时，还要考虑焊接后焊盘的锡堆高度，这个高度虽然很小，但在高密度布局的板卡上，也可能和底部的贴片元件出现空间干涉，所以在建模时可以适当在本体底部预留0.2-0.3mm的间隙，模拟实际焊接后的锡层厚度，让虚拟装配的结果更贴近真实生产情况。
