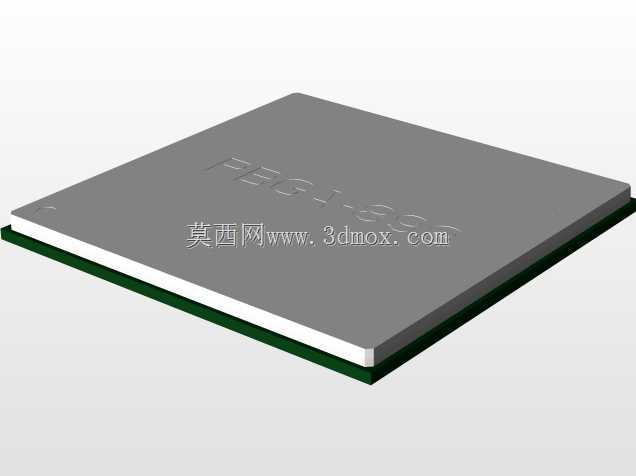

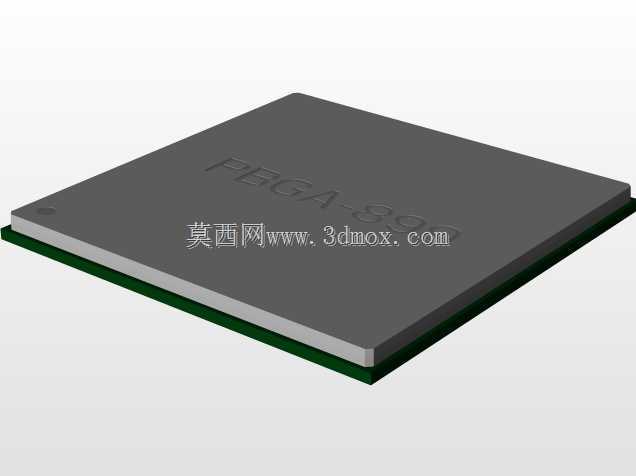

PBGA899球1.27节距40mm方形表贴芯片

　　在高密度电子装联领域，PBGA封装器件一直是高I/O数主控芯片的主流封装选型方向，这款899球的PBGA器件，针对板级空间紧凑的工业控制、通信基带类板卡设计需求做了尺寸优化，整体采用正方形扁平封装结构，本体长宽均控制在40mm，焊球节距设定为1.27mm，刚好匹配常规FR-4板材的最小线宽线距加工能力，不需要额外采用HDI盲埋孔工艺就能完成扇出布线，能有效降低PCB加工的综合成本。

　　从实际板级应用场景来看，这类封装的器件大多承担核心运算、高速信号交互的功能，常见于工业交换机核心板、嵌入式工控机主控模块、中高端数控系统的处理单元上，相比同引脚数的QFP封装，BGA结构的焊球阵列分布在器件整个底面，信号路径更短，寄生参数更小，更适合高速信号的传输，同时焊接完成后器件与PCB的结合强度更高，抗振动冲击性能优于周边引脚的封装形式，能适应工业现场复杂的力学环境。

　　在做结构设计匹配的时候，首先要明确器件的安装边界，除了本体40mm见方的投影区域，器件本体厚度方向的尺寸需要和周边结构件预留足够的安全间隙，尤其是在板卡需要安装散热片、导热垫的场景下，要提前核算器件顶面到结构壳体的距离，避免装配时出现压接应力导致芯片本体开裂或者焊球虚焊。焊球阵列的排布上，1.27mm的节距给布线留出了足够的操作空间，常规0.2mm线宽的走线可以从相邻焊球之间穿过，不需要刻意缩小线宽来迁就扇出，对于布线工程师来说能大幅减少高密度区域的布线难度，同时也能降低PCB生产时的蚀刻难度，提升板卡加工的良率。

　　设计建模的时候，需要精准还原每一个焊球的位置和尺寸，焊球采用共面度一致的球形结构，焊接熔融后会形成稳定的焊锡接点，建模时不能随意简化焊球的排布，否则在做PCB装配干涉检查、钢网开孔设计的时候会出现偏差，尤其是器件中心区域的地焊球，通常是大尺寸的散热焊盘，建模时要单独区分，方便后续做热仿真分析的时候设置正确的导热路径。器件本体的边缘做了微小的倒角处理，避免生产转运过程中边角崩裂，同时在器件的一角设置了极性标识点，和PCB丝印层的标识对应，能有效防止SMT贴装的时候出现器件反向的问题。

　　从板级工艺适配的角度来说，1.27mm节距的BGA器件对SMT贴装的精度要求相对宽松，常规的中速贴片机就能满足贴装精度要求，不需要使用高精度的高速贴片机，能适配中小批量的工业板卡生产场景，回流焊接的温度曲线窗口也更宽，不容易出现虚焊、连锡的焊接缺陷。在做结构仿真的时候，要重点关注器件四个角位置的焊球应力，因为板卡受温度变化产生形变的时候，四角位置的焊球承受的剪切应力最大，建模时准确还原焊球的力学参数，能提前评估板卡在高低温循环环境下的焊点可靠性，避免后期量产出现焊点失效的问题。

　　另外在做整机结构布局的时候，这类大尺寸BGA器件要尽量避开PCB的拼板连接位置、螺丝固定孔位附近的高应力区域，防止装配时的结构应力传递到焊球位置导致焊点断裂。器件顶面的平整区域可以适配定制的散热片或者导热凝胶，直接和机箱壳体的导热结构接触，能有效带走芯片工作时产生的热量，建模时预留好导热界面材料的厚度空间，就能保证热设计的冗余量，让器件在满负载工作的时候也能维持在合理的结温范围内。
