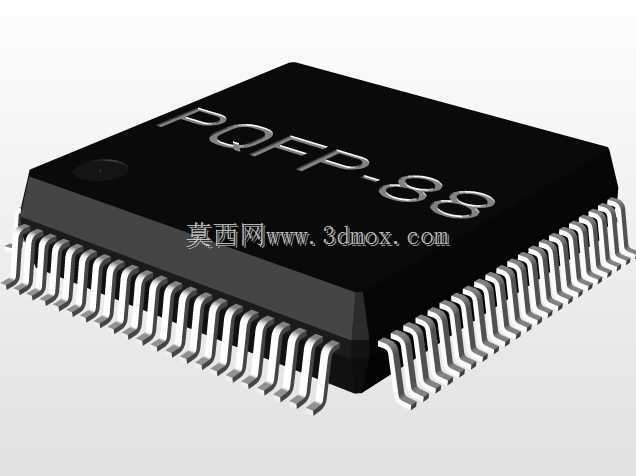

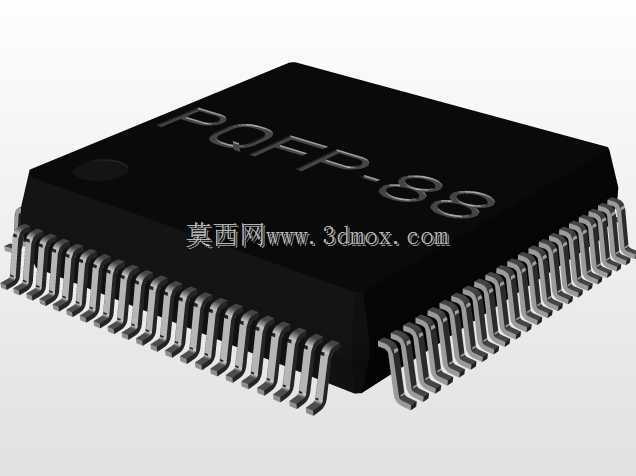

PQFP88扁平封装SMD芯片12x12mm三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的三维模型精度直接决定了后期SMT贴片工序的良率，也影响着结构外壳与PCB板的装配间隙校验，PQFP88引脚扁平封装芯片作为高密度引脚类贴片元件的典型代表，其三维建模的细节还原度，是结构工程师开展板级布局、干涉检查工作的核心参考依据。这类88引脚的方形扁平封装器件，采用0.5mm的引脚间距设计，本体宽度控制在12x12mm，属于薄型SMD封装范畴，引脚从封装本体四个侧面引出，呈鸥翼状弯折，这类引脚形态在建模时需要严格还原弯折角度与引脚共面度参数，否则在开展PCB装配仿真时，会出现引脚与焊盘对位偏移、引脚与周边贴片元件干涉的误判，直接影响设计评审的准确性。

　　从实际工程应用场景来看，这类封装的芯片常被用于主控MCU、接口转换芯片、存储扩展芯片的载体，在便携医疗设备、工业采集模块、车载影音控制板上应用广泛，由于引脚密度高，布局时不仅要考虑焊盘的布线空间，还要预留SMT回流焊时的器件周边禁布区，同时要兼顾外壳装配时的高度避让——这类薄型PQFP封装的本体厚度通常控制在1mm左右，相比传统DIP直插封装占用的板上垂直空间更小，适合对设备厚度有严格要求的便携类电子产品设计。建模过程中，首先要明确封装的安装边界：本体的12x12mm外形是器件的核心占位尺寸，四个侧面引出的引脚向外延伸的长度需要严格匹配 datasheet 中的安装尺寸，引脚末端的焊盘搭接位置不能超出PCB设计时预留的焊盘范围，

　　同时引脚的弯折弧度要符合实际冲压成型的形态，不能做成直角弯折，否则在进行热仿真分析时，会影响引脚与焊盘结合处的热传导路径模拟结果。很多初级工程师在绘制这类封装模型时，容易忽略引脚根部与封装本体的衔接过渡结构，实际上封装本体的四个侧面在引脚引出位置有微小的注塑封边凸起，这个细节虽然尺寸极小，但在进行高密度板卡的极限布局时，可能会和相邻的0402封装阻容件出现微米级的干涉，导致实际打样后元件无法贴装到位。另外，这类SMD芯片的本体顶面通常会有激光打印的标识区域，建模时保留这个平面特征，能够在整机BOM可视化校验时快速识别器件型号，避免装配时出现物料错贴的问题。从设计思路上来说，这个模型的构建完全围绕板级装配的实际需求展开，没有添加多余的装饰性特征，所有尺寸链都围绕安装基准面设置：将器件的贴装底面作为Z轴基准零点，引脚的共面度公差控制在0.1mm以内，和实际SMT工艺允许的引脚共面度误差范围保持一致，这样导出的模型在导入Altium Designer、SolidWorks PCB等板级设计软件时，不需要额外调整基准位置就能直接用于布局。在实际选型阶段，结构工程师可以直接调用这个模型，和PCB板上的其他元件、连接器、屏蔽罩、结构支撑柱进行干涉检查，尤其是在设计多层板的屏蔽罩腔体时，芯片本体的高度加上焊锡厚度的预留空间，能够直接作为屏蔽罩内腔高度的设计参考，避免出现屏蔽罩压碰芯片顶面的问题。值得注意的是，

　　这类PQFP封装的器件在回流焊过程中会有微小的热膨胀变形，模型中引脚的材质属性设置为可伐合金，本体设置为环氧树脂塑封料，在进行热应力仿真时能够更贴近实际工况下的形变状态，帮助工程师提前预判引脚焊点的应力集中位置，优化焊盘的设计尺寸。很多时候板卡设计出现的贴片不良问题，根源就在于封装模型的尺寸偏差，比如引脚间距的累计误差超过0.05mm，就会导致88个引脚中边缘位置的引脚无法准确对准焊盘，出现桥连、虚焊的问题，这个模型在构建时对每一个引脚的位置都做了等距阵列校验，相邻引脚的中心距严格控制在0.5mm，四个边的引脚数量对称分布，每个边22个引脚，完全符合PQFP88封装的引脚排布规则。另外，封装本体的四个边角做了微小的倒角处理，这个细节和实际量产的塑封芯片保持一致，在自动化贴片机的视觉识别环节，边角倒角是相机定位的重要识别特征，模型还原这个特征后，也能用于贴片机的贴片程序仿真校验，提前验证吸嘴取料位置的合理性，避免量产时出现吸料偏移的问题。
