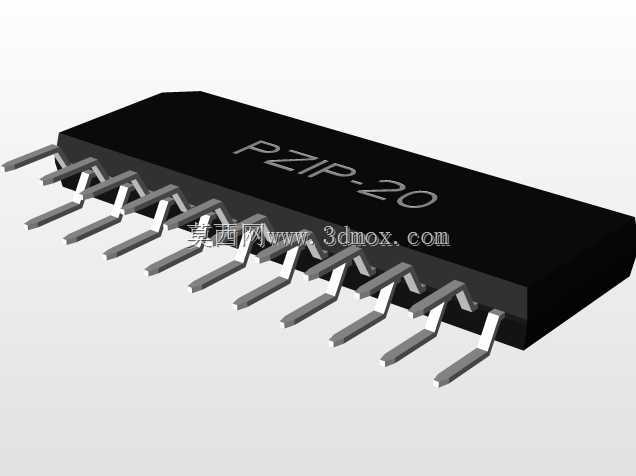

PZIP20引脚直插THT芯片封装结构

　　在工业控制板卡、消费电子主板、电源驱动模块的PCB布局设计环节，直插式封装芯片的三维建模精度，直接决定了后续SMT或手工焊接工序的良率，也影响着整机装配阶段的结构干涉排查效率。这款PZIP规格的20引脚THT芯片封装模型，完全围绕实际生产中的装配需求搭建，没有冗余的装饰性结构，所有几何特征都对应真实元器件的物理边界。

　　从实际应用场景来看，这类20引脚直插芯片常被用在中小功率驱动电路、信号转换接口板、老式工控IO扩展卡上，相比表贴封装，它的引脚机械强度更高，能承受更大的插拔应力与振动载荷，在工况相对复杂的工业设备里，返修更换也更便捷，不需要专用的热风返修台，普通电烙铁即可完成拆焊。建模时首先还原了黑色塑封本体的哑光质感，本体表面的丝印标识位置完全参照实物比例，方便设计人员在装配校验阶段快速识别元器件方向，避免焊反引脚的低级错误。

　　引脚部分的建模是整个结构的核心，每根引脚的弯折角度、伸出长度、引脚间距都严格匹配实际安装尺寸：引脚节距控制在2.54mm，这是通用直插元器件的标准间距，能完美适配市面上绝大多数通用洞洞板、标准PCB焊盘封装库，不需要额外修改焊盘尺寸。引脚的弯折处做了圆弧过渡处理，还原了真实冲压引脚的应力释放结构，避免建模时直角弯折导致的应力集中误判，在做结构强度仿真时，这个圆弧特征能让仿真结果更贴近真实引脚的受力形变情况。

　　整体外形尺寸上，封装本体长度26.67mm、宽度2.8mm，这个尺寸边界是PCB布局时元器件排布的核心参考，在做板卡堆叠设计时，能直接用这个模型校验芯片周边的电容、电阻、接插件是否存在装配干涉，尤其是在板卡空间紧凑的设备里，提前通过三维模型确认元器件高度与横向占位，能省去很多打样后才发现的结构冲突问题。引脚伸出塑封本体的长度也做了精准还原，焊接端的长度刚好匹配标准PCB板厚的插装深度，不会因为引脚过长导致焊接后背面焊点突出刮擦外壳，也不会因为引脚过短导致插装后焊盘吃锡不足影响连接可靠性。

　　设计思路上完全遵循电子元器件建模的工程逻辑，没有为了视觉效果添加多余的倒角或装饰纹理，所有特征都服务于结构校验与装配仿真：塑封本体的边缘做了微小的脱模斜度，还原了注塑封装的真实工艺特征，在做整机外壳与板卡的间隙校验时，这个斜度能避免误判本体与外壳的摩擦干涉；引脚的横截面尺寸也参照真实引脚的铜材厚度设置，在做热仿真时，可以直接赋予引脚铜材属性，模拟焊接过程中的热量传导，以及工作状态下引脚的载流温升情况。

　　对于结构设计工程师来说，这个模型可以直接导入到整机装配体中，完成板卡部分的元器件占位校验，不需要自己再从零开始测量绘制封装尺寸；对于PCB Layout工程师来说，可以参考这个三维模型核对封装库的尺寸准确性，避免因为封装尺寸错误导致的生产返工；对于教学或实训场景，这个模型也能直观展示直插ZIP封装的引脚排布规律，帮助初学者理解直插元器件的安装逻辑。在做自动化插件设备的编程调试时，精准的三维模型还能用来模拟插件头的取件路径，校验插件过程中吸嘴或夹爪是否会与周边元器件碰撞，提前优化设备运行轨迹，减少现场调试的时间成本。
