反向70针0.65节距PTSOP-II贴片芯片封装结构

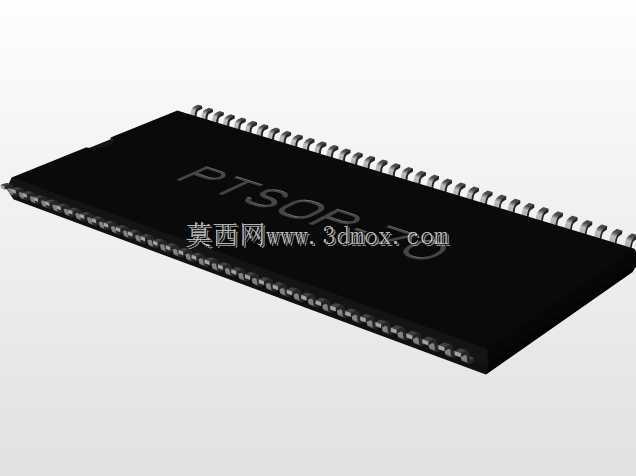

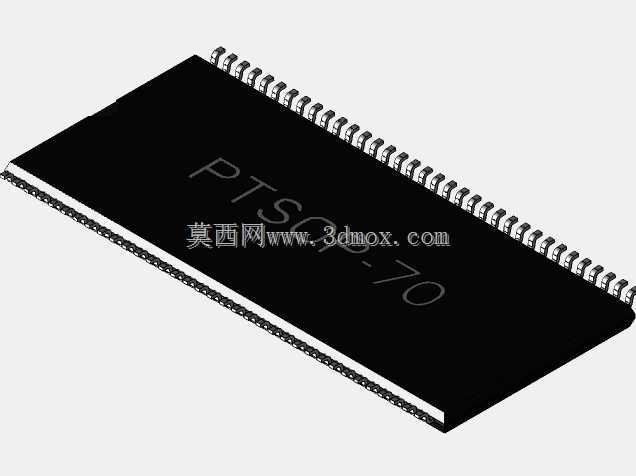

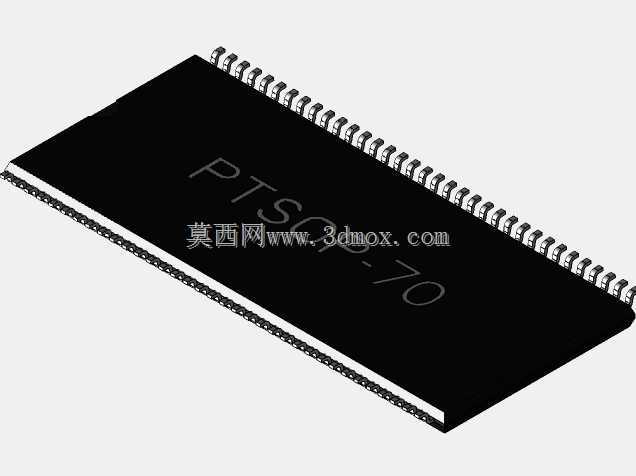

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，这类窄节距多引脚的SMD芯片封装，是高密度存储类、接口类集成电路最常用的承载形式之一。这款反向引脚排布的PTSOP-II封装结构，引脚总数量为70针，相邻引脚中心间距设定为0.65mm，整体封装本体长度控制在23.45mm，宽度为10.16mm，尺寸边界完全贴合行业通用的PTSOP封装规范，能直接匹配市面上主流的SMT贴片钢网开孔尺寸、回流焊温度曲线参数，无需额外定制治具即可接入量产贴片流程。

　　从实际应用场景来看，这类封装多用于板上空间受限的中大容量存储芯片、并行接口转换芯片、低速总线扩展芯片的载体，相比传统的TSOP封装，反向引脚的排布方式能让PCB顶层与底层的布线走向更顺畅，尤其是在双面板布线时，芯片两侧的引脚出线可以直接对应上下层的走线通道，减少过孔使用数量，降低信号传输过程中的阻抗不连续风险，同时也能缩短高频信号的走线长度，减少信号串扰的概率。在车载娱乐系统主板、工业采集终端核心板、家用路由器交换模块这类对板卡面积有严格限制的产品中，选用该封装的芯片能比同引脚数的QFP封装节省近15%的板上占用面积，给周边的阻容件、结构固定柱留出更充足的布置空间。

　　设计这款封装三维结构时，首先要明确引脚的成型角度与共面度要求，所有外露引脚的末端共面度公差需要控制在0.1mm以内，否则过回流焊时容易出现虚焊、立片等不良；引脚的宽度设定为0.3mm，引脚之间的间隙为0.35mm，这个尺寸既可以保证焊锡在引脚末端的浸润爬升高度符合IPC-A-610的焊接检验标准，又能避免相邻引脚之间因焊锡过量导致的桥连短路问题。封装本体的厚度设定为1.2mm，本体底部与PCB表面的间隙控制在0.15mm，这个间隙可以让焊锡中的助焊剂挥发气体顺利排出，减少封装底部的气泡残留，同时也能避免因间隙过大导致的引脚受力变形问题。

　　反向引脚的排布逻辑是这款封装的核心设计点，相比正向排布的同规格PTSOP封装，它的引脚1标识位设置在本体的反向角落，对应PCB封装库的焊盘排布也做了镜像调整，设计时需要特别注意引脚序号的对应关系，避免出现封装引脚与芯片晶圆引脚错位的问题。在建模过程中，需要精准还原每一根引脚的弯折弧度，引脚从本体侧面引出后先做水平延伸，再向下弯折形成贴装焊接面，弯折处的圆角半径设定为0.1mm，避免引脚弯折处出现应力集中，在后续贴片、整板震动测试过程中出现引脚断裂的问题。封装本体表面的丝印标识区域做了微凹处理，模拟实际芯片表面的激光刻印效果，本体的边角做了0.2mm的倒角处理，避免封装在料带运输过程中出现边角崩裂的情况。

　　从安装边界来看，设计PCB封装时需要在封装本体的四周预留至少0.5mm的工艺禁布区，这个区域内不能布置过高的元器件，也不能布置结构件的干涉区域，一方面是给SMT贴片时的吸嘴取料留出操作空间，另一方面是给后期维修拆焊芯片时的热风枪嘴留出操作余量，避免拆焊时烫坏周边的小型元器件。在进行整板结构堆叠时，芯片正上方1mm范围内不能布置金属屏蔽罩的凸起结构、其他板卡的焊接元件，防止组装过程中压坏芯片本体，导致芯片内部晶圆损坏。另外，这类窄节距封装的焊盘长度设计需要比引脚焊接面长0.2mm，在焊盘的内侧做0.1mm的内缩，减少焊锡向封装本体底部攀爬的概率，避免焊锡球残留在封装底部造成后续的短路隐患。

　　在实际的建模验证环节，需要将该封装模型导入PCB设计软件中与布线完成的板卡做干涉检查，确认所有引脚的焊盘与走线连接正确，确认封装本体与周边的结构件、接插件、固定螺丝柱没有空间干涉，同时还要模拟SMT贴片机的吸嘴取料路径，确认吸嘴在吸取芯片移动到贴装位的过程中不会碰到已经贴装完成的较高元件。对于需要做整板热仿真的设计场景，这款封装的模型可以直接赋予对应的材料参数，封装本体的环氧树脂材料导热系数设定为0.8W/(m·K)，引脚的铜合金材料导热系数设定为260W/(m·K)，可以准确模拟芯片工作时的热量通过引脚传导到PCB焊盘、再通过铜箔散热的整个过程，帮助设计人员提前评估芯片的工作温度是否在器件允许的范围内，避免后期出现过热降频的问题。
