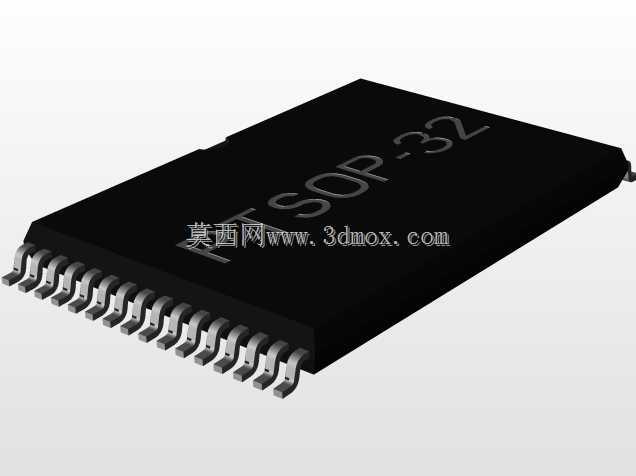

PTSOP32贴片式SMD芯片封装三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的精准三维建模是保障Layout可制造性、避免SMT贴片干涉的核心前提，本次呈现的PTSOP-32封装SMD芯片结构，正是针对板级设计中高频使用的薄型小尺寸封装器件完成的全参数化三维还原。不同于插件类器件需要预留过孔焊接空间，这类薄型表面贴装芯片的所有信号引脚均从封装本体两侧引出，呈鸥翼状向外弯折后贴合PCB焊盘，建模过程中需要严格把控引脚的共面度公差——实际生产中如果引脚翘曲超过0.1mm，就会在回流焊阶段出现虚焊、立碑等不良，因此三维结构里每一个引脚的弯折弧度、末端水平段长度、引脚间距都严格匹配量产封装的实物尺寸，引脚中心间距设定为0.5mm，

　　刚好对应PCB上0.3mm宽度的标准焊盘设计，不会出现焊盘与引脚对位偏移的问题。从安装边界来看，该芯片封装本体长度为8.0mm，宽度为11.8mm，整体厚度控制在1.2mm以内，属于薄型贴装器件，在高密度PCB布局时，器件周边需要预留至少0.8mm的工艺避让空间，一方面满足SMT贴片机吸嘴的取件行程要求，另一方面也给回流焊后的AOI光学检测留出足够的拍摄视野，避免周边过高器件遮挡检测光路。很多初入结构设计的工程师在做板卡堆叠时，容易忽略这类芯片的引脚伸出长度，错误地将封装本体的外轮廓作为器件占位边界，导致组装时芯片引脚与周边丝印、加固胶区域发生干涉，本次建模特意将引脚的外伸尺寸做了精准还原，从本体侧面到引脚最末端的水平伸出量为0.

　　6mm，在做板框干涉检查、结构件与PCB间距核算时，可以直接调用该模型完成静态间隙校验，不需要额外叠加余量。从功能特性角度，32引脚的PTSOP封装常用来承载存储芯片、接口转换芯片、小型MCU等半导体器件，这类器件在工作时会通过引脚向PCB传递热量，建模时保留了封装本体底部的平整平面，可匹配板级热设计中的散热焊盘设计——如果芯片功耗超过0.5W，就可以在本体下方的PCB区域设置裸露的散热铜皮，通过锡膏直接与芯片底部接触，将热量传导到PCB内层的地平面完成散热，这部分的结构尺寸还原也能帮助热仿真工程师直接导入模型完成热阻计算，不需要二次修整模型。在设计思路上，整个模型采用分体式参数化构建，封装本体的黑色塑封部分、

　　金属引脚部分分别独立建模，既可以单独导出做结构剖面展示，也能在做装配动画时拆分演示SMT贴装的完整流程：吸嘴吸取塑封本体移动到PCB上方，视觉系统对位引脚与焊盘位置后下压，经过回流焊完成引脚与焊盘的冶金结合。针对实际生产中可能出现的引脚共面度偏差、塑封本体毛边等公差问题，模型在基准尺寸的基础上预留了可调整的参数接口，工程师可以根据不同厂商的封装公差规范，快速调整引脚高度差、本体边缘倒角等细节尺寸，适配不同供应链的器件选型需求。在通讯类板卡设计中，这类薄型封装芯片常布置在PCB板边靠近接口的位置，用来做信号的电平转换，此时需要重点核算芯片与接口金属外壳的安全间距，避免高压放电风险，精准的三维模型可以直接在装配环境中完成电气间隙的测量，不需要等实物打样后再做整改，大幅缩短板卡的研发迭代周期。另外在做整机的振动仿真、跌落仿真时，该模型的引脚结构可以准确还原焊接点的受力情况，帮助工程师评估不同固定方式下引脚焊点的应力水平，避免产品在运输、使用过程中出现焊点断裂的失效问题。
