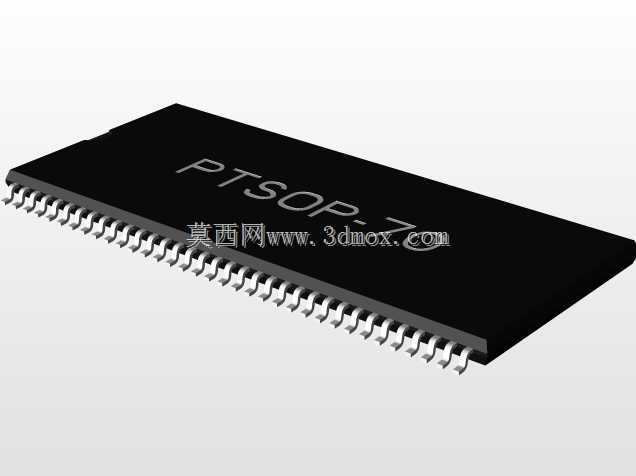

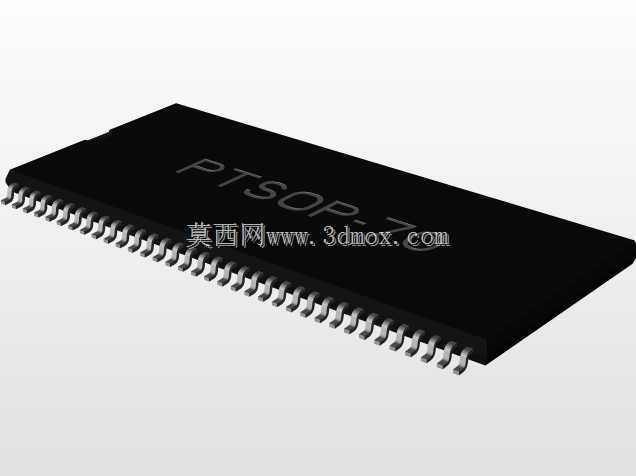

PTSOP-II型70针0.65节距贴片芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔验证的核心参考依据，这款PTSOP-II型70针贴片封装的三维结构，完全贴合量产贴片工艺的实际尺寸要求，能帮助硬件结构工程师在设计阶段就完成器件与周边壳体、接插件、高元件的空间避让校验，避免试产阶段出现器件顶壳、焊盘偏移、贴片吸嘴抓取失准等常见问题。从实际产线应用来看，这类薄型小外形封装的芯片多用于存储模块、接口转换芯片、电源管理单元的板载集成，相比传统双列直插封装，其贴装占用的PCB板面面积缩减60%以上，器件本体高度控制在极低范围，适配轻薄化电子设备的内部堆叠需求，不管是便携消费类电子产品的紧凑主板设计，

　　还是工业控制板的高密度元件布局，都能通过精准的三维模型提前确认安装边界，减少打样迭代次数。这款封装的引脚采用双侧引出设计，单侧35针总计70个引脚，引脚节距设定为0.65mm，这个节距参数是中高密度表面贴装的常用规格，既不会因为节距过小导致SMT贴片时连锡风险陡增，也不会因为节距过大浪费板面空间，建模过程中严格还原了引脚的共面度公差、引脚弯折弧度、引脚末端的可焊区长度，这些细节直接关系到回流焊过程中的焊锡爬升效果，工程师在做焊盘封装设计时，可以直接参照模型的引脚投影尺寸调整焊盘长度与宽度，匹配钢网的开孔比例，避免出现虚焊、立碑等焊接缺陷。从外形尺寸边界来看，该封装本体长度为23.45mm，宽度为10.16mm，

　　建模时严格区分了塑封本体的实体区域与引脚伸出的悬空区域，在做PCB布局的空间校验时，不仅要预留塑封本体的投影区域，还要考虑引脚外侧的维修操作空间，以及波峰焊或回流焊过程中器件周边的禁布区要求，比如器件本体下方0.5mm范围内不允许布置过孔、丝印标识，引脚周边0.3mm范围内不能布置其他高度超过1mm的元件，避免贴片吸嘴下行时发生碰撞。设计这类封装三维模型时，核心思路是完全还原量产器件的真实外形公差，而不是单纯绘制理想几何形状，比如塑封本体的边角脱模斜度、引脚表面的镀锡层厚度公差、本体表面的标识区域凹陷、引脚与塑封体结合处的溢胶轮廓，这些细节虽然不影响整体尺寸校验，但在做高精度的设备结构装配仿真、热分布仿真时，

　　会直接影响仿真结果的准确性，比如热仿真过程中，塑封体与引脚的接触面积、引脚的实际导热截面，都需要和真实器件保持一致，才能准确计算芯片工作时的热量传导路径，评估散热片的安装间隙是否合理。在实际的SMT产线调试环节，这款三维模型还可以用于吸嘴选型验证，不同尺寸的贴片器件需要匹配对应内径的吸嘴，吸嘴的吸附中心要和器件的重心重合，否则高速贴片过程中会出现器件偏移、抛料率升高的问题，通过模型可以直接测量器件本体的上表面平整度、重心位置，提前选定适配的吸嘴型号，调整贴片机的拾取高度、贴片压力参数，减少产线调试的时间成本。另外，在做整机的跌落仿真、振动可靠性仿真时，精准的封装模型可以还原引脚的焊接强度，模拟不同加速度冲击下引脚的应力分布，提前发现引脚应力集中的位置，通过调整焊盘形状、增加固定胶工艺的方式提升器件的连接可靠性，避免产品在运输、使用过程中出现引脚脱焊、器件脱落的问题。很多工程师在设计阶段容易忽略封装模型的细节精度，直接调用通用的简化模型，往往在试产阶段才发现器件高度和壳体干涉、引脚和周边走线距离不足、贴片时吸嘴无法稳定吸附等问题，反复修改PCB和外壳设计不仅拉长研发周期，还会增加开模、打样的成本，而完全贴合实物参数的封装三维模型，能在设计阶段就把这些潜在问题全部排查完毕，让结构设计、硬件设计、工艺设计的协同效率大幅提升。
