Z2AW规格电子设备外壳底座结构件

　　在工业控制板卡、嵌入式通讯模组、小型工控终端这类电子设备的结构设计环节，外壳底座的适配性直接决定了整机组装的良率与长期运行的可靠性，本次涉及的这款壳体底座，就是针对板载式电子模组的安装需求开发的专用承载结构。从实际落地的应用场景来看，这类底座主要适配需要卡扣式上盖配合的盒式电子设备，常见于工业现场的信号采集模块、串口转换终端、小型网关类产品，这类设备往往需要安装在DIN导轨或者设备内壁的安装位上，底座作为整个壳体的承载基础，既要承担内部PCB板的固定支撑作用，也要兼顾上盖扣合后的密封与定位精度，避免现场振动环境下出现壳体松脱、板卡移位的问题。

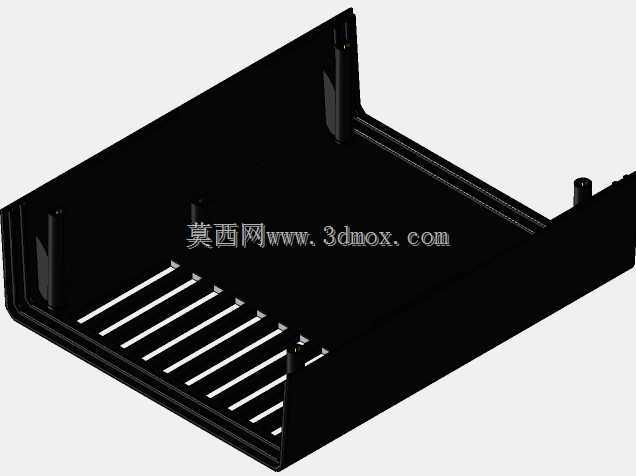

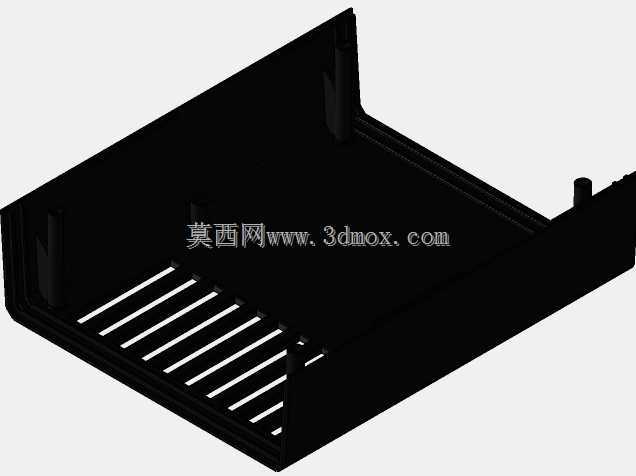

　　从结构设计的思路来看，这款底座采用了一体化的槽型围边结构，三个侧边设置了连续的挡边，其中两个相对的侧边预留了上盖扣合的卡位凸台，剩余一侧预留了接口避让的开口空间，方便内部板卡的外接接口伸出，不需要额外做接口处的密封压条，简化整机组装的工序。底座底面设计了平行排布的通风格栅，格栅的宽度控制在2mm左右，既可以保证内部板卡工作时的空气对流散热，避免密闭壳体内热量堆积导致元器件工作温度超标，又能阻挡较大尺寸的异物落入壳体内部，适配工业现场多粉尘的使用环境。格栅的排布方向顺着设备安装后的空气流动方向设置，当设备垂直安装在控制柜内壁时，热空气可以顺着格栅缝隙自然向上流通，不需要额外加装散热风扇就能满足低功耗模组的散热需求。

　　尺寸边界方面，这款底座的外部长度为178mm，宽度为147mm，整体围边高度为46mm，内部的有效容纳空间长度约172mm，宽度约141mm，深度约42mm，能够适配绝大多数标准尺寸的3U半长工业板卡，安装孔位的间距按照常规PCB板的安装孔标准设置，在底座内部的四个角位设计了高度3mm的支撑柱，支撑柱顶端预留了自攻螺丝的固定孔位，PCB板放置在支撑柱上之后，板卡底面和底座底面之间留出了3mm的走线空间，方便板卡底部的飞线或者贴片元件避让，不会出现元件顶到底座内壁导致的板卡安装不平问题。围边的厚度设置为2.5mm，采用常见的工程塑料注塑成型时，这个厚度既可以保证壳体的结构强度，在受到常规的外力冲击时不会出现开裂变形，也不会因为壁厚过大导致注塑过程中出现缩痕、翘曲的问题，有效控制生产环节的良率。

　　在实际的结构适配中，这款底座的侧边挡边顶端做了0.5mm的倒角处理，上盖扣合时可以顺着倒角自然滑入卡位，不需要精确对位就能完成组装，能够有效提升生产线的组装效率。底座的外侧壁没有设计多余的凸台或者加强筋，整体外轮廓平整，既可以单独使用螺丝通过底座底面的安装孔固定在安装面上，也可以配合外置的安装卡扣卡在标准DIN导轨上，适配不同的安装场景。考虑到工业现场的接线需求，预留的接口开口位置做了圆角处理，避免尖锐的边角划伤操作人员或者割破连接线的绝缘层，开口的尺寸可以覆盖常见的RJ45接口、接线端子、电源接口的排布需求，设计人员只需要根据自身板卡的接口位置调整开口的具体分隔，不需要重新修改底座的主体结构，能够大幅缩短定制化壳体的开发周期。

　　从结构强度的验证角度来看，底座的转角位置都做了R3的圆角过渡，避免应力集中导致的转角开裂，在围边和底面的连接位置设置了均匀分布的加强筋，加强筋的高度不超过围边高度的三分之二，既提升了底座整体的抗扭曲强度，又不会干涉内部板卡的安装。格栅位置的筋条厚度设置为1.5mm，在保证通风面积的前提下，能够承受成年人单指按压的压力不会出现断裂，满足日常维护时的操作强度需求。这类底座的设计不需要做特殊的表面处理，采用常规的阻燃ABS材料注塑即可满足UL94-V0的阻燃要求，适配工业电子设备的安全规范，整体结构没有复杂的倒扣或者侧抽结构，注塑模具的结构简单，量产时的成本控制优势明显，非常适合批量较大的通用型电子模组使用。
