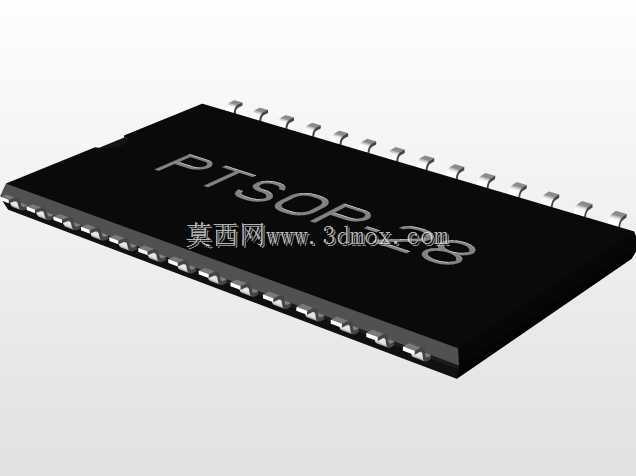

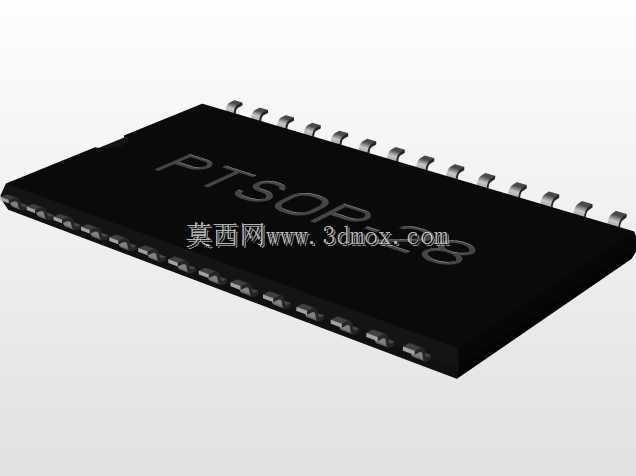

PTSOP-II反向28针SMD贴片芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，表面贴装器件的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，PTSOP-II反向引脚的28针贴片封装，是中小引脚数存储芯片、接口转换芯片、电源管理芯片常用的封装形态，这类封装的三维结构建模，是PCB封装库搭建、板级结构干涉检查、SMT钢网开孔验证环节必不可少的基础数据。做这类封装建模的时候，最先要锚定的是引脚的节距参数，1.27mm的标准节距是这类薄型小外形封装的通用规范，建模时不能只做引脚的外形示意，要把引脚的成型弧度、根部与塑封体的衔接位置、引脚末端的可焊接宽度都做精准还原，因为SMT回流焊过程中，引脚的共面度、焊盘与引脚的搭接面积，直接影响焊点的润湿效果，要是建模时引脚位置偏差超过0.05mm，后续导出的PCB封装焊盘位置就会偏移，批量焊接时容易出现桥连、虚焊的问题。塑封体的尺寸边界是建模时第二个要重点控制的参数，18.8mm的本体长度、10.16mm的本体宽度，要和引脚的外伸尺寸做严格区分，很多新手建模时容易把引脚最外侧的宽度算成塑封体宽度，导致后续做板级结构装配检查时，和周边的屏蔽罩、接插件、结构立柱出现干涉，实际生产中这类干涉问题一旦流到贴片环节，往往需要改板或者修模，带来的物料损耗和工期延误成本很高。反向引脚的排布是这个封装和常规PTSOP封装最核心的差异，常规PTSOP封装的引脚1标识在塑封体的左上角，反向排布的封装引脚1位置在塑封体的右上角，

　　建模时要把塑封体表面的引脚1定位凹点、引脚序号的排布逻辑做准确对应，不然硬件工程师做原理图符号对应、PCB封装匹配的时候，很容易出现引脚定义接反的问题，这类错误在调试阶段排查起来非常耗费精力，往往需要逐引脚飞线验证才能定位问题。从实际应用场景来看，这类28针的反向PTSOP封装，常用来做并行接口的存储芯片、低速信号转换芯片，在工控板卡上这类芯片往往布置在板边靠近接插件的位置，周边经常会布置滤波电容、ESD防护器件，建模时还原准确的塑封体高度、引脚厚度，能帮助结构工程师提前评估器件和外壳的安全间隙，尤其是在薄型消费电子产品里，板内的垂直间隙往往只有1-2mm，器件高度的建模偏差很容易导致外壳顶到芯片，组装后出现芯片受力开裂的隐患。

　　建模过程中还要注意塑封体的边角倒角细节，实际量产的芯片塑封体不会是尖锐的直角，边角都有0.2-0.3mm的脱模倒角，要是建模时做成直角，后续做整机装配的碰撞仿真时，会出现虚假的干涉提示，影响结构工程师的判断。引脚的材质部分建模不需要做内部的引线键合结构，因为面向板级设计的封装模型只需要还原外部的可接触结构，内部结构不影响装配和布线，但是引脚的表面镀层区域要做明确的区分，可焊接区域的长度要和实际器件的引脚打弯位置匹配，避免后续做钢网设计时，焊膏印刷区域超出引脚可焊接范围，带来锡珠、桥连的焊接缺陷。很多工程师在做这类封装模型的时候，容易忽略塑封体底面和PCB表面的间隙，实际SMT焊接完成后，塑封体底面和PCB板面之间会有0.1-0.

　　2mm的间隙，这个间隙是清洗助焊剂残留、保证焊点应力释放的关键空间，建模时要把这个安装高度做准确，不能让塑封体贴死PCB板面，不然仿真出来的焊点应力会和实际情况偏差很大，无法准确评估温度循环下的焊点疲劳寿命。另外，这类薄型贴片封装的引脚是鸥翼型成型，建模时引脚的打弯半径要符合半导体封装的通用工艺规范，打弯半径太小的话实际生产中容易出现引脚断裂，打弯半径太大则会导致引脚共面度超标，建模时还原符合工艺规范的引脚形态，也能帮助封装工程师在前期评估封装设计的工艺可行性，减少开模后的试错成本。在做整机的热仿真环节，准确的封装模型还能帮助热设计工程师评估芯片的散热路径，这类PTSOP封装的散热主要通过引脚传导到PCB铜箔，建模时准确还原每个引脚的接触面积，能让热仿真的结果更贴近实际运行状态，避免出现芯片工作温度超标的设计问题。
