PTSOP-II型28针表贴SMD芯片封装结构

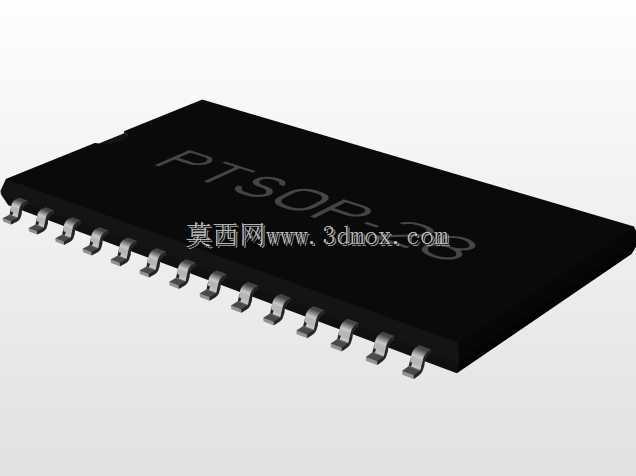

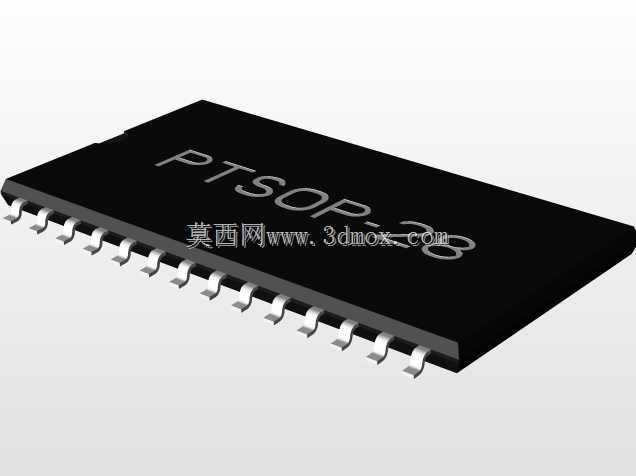

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装芯片的三维数模是结构干涉检查、焊盘设计匹配、钢网开孔验证的核心参考依据，这款PTSOP-II型28针表贴器件的三维结构，完全还原了量产封装的真实外形与引脚排布，能直接导入PCB结构设计软件完成装配校验，避免后期打样出现元件与壳体、接插件的干涉问题。

　　从实际设计落地的角度看，这类薄型小外形表贴封装，核心优势在于占用PCB板面空间小，引脚共面性控制稳定，适配回流焊的批量生产工艺，28针的引脚排布对应常规的存储类、接口转换类、小功率驱动类芯片的引脚定义，1.27mm的标准节距是行业内通用的表贴引脚间距，适配常规的SMT贴片机吸嘴拾取尺寸，不管是高速贴装线还是小批量试制的手动贴装工位，都能快速完成定位。

　　做结构设计时最先要确认的就是安装边界尺寸，这款封装本体长度18.8mm，宽度10.16mm，本体厚度控制在常规薄型表贴芯片的标准范围内，引脚从封装两侧引出呈鸥翼状弯折，引脚末端的焊盘接触区域宽度、弯折高度都严格遵循JEDEC相关封装标准，在做PCB焊盘设计时，可以直接参考数模的引脚位置确定焊盘的长宽与间距，不需要额外再去查封装手册换算尺寸，能大幅缩短封装库搭建的时间。

　　很多刚接触板卡结构设计的工程师容易忽略的点，就是芯片本体与周边器件的安全间距，比如靠近板卡边缘的位置，芯片本体距离板边要预留至少1mm的V-CUT避让距离，靠近电解电容、接插件等高器件的位置，要预留足够的返修操作空间，这款三维数模完整还原了封装的本体轮廓与引脚突出尺寸，在做装配仿真时，可以直接测量芯片与周边结构的最小间隙，避免回流焊后因为器件间距过小导致的连锡、返修困难等问题。

　　从设计思路上看，这类PTSOP-II封装在开发时就兼顾了散热与安装可靠性，黑色塑封本体的材质是常规的环氧模塑料，表面的印字区域平整，适配激光打标或丝印的工艺要求，引脚采用铜合金基材镀锡处理，弯折角度经过优化，既能保证焊接时引脚与焊盘的充分浸润，又能在温度循环测试中释放热应力，减少引脚断裂、虚焊的失效概率。在做热仿真分析时，也可以基于这个数模的本体尺寸赋予对应的材料参数，模拟芯片满负载工作时的温升情况，评估是否需要在芯片周边增加散热过孔或者局部散热铜皮。

　　在实际生产环节，SMT钢网的开孔设计也可以参考这个数模的引脚尺寸，针对鸥翼型引脚的焊接特点，钢网开孔的宽度、长度要匹配引脚的焊盘接触面积，控制锡膏印刷量，避免锡量过多导致的引脚桥接，或是锡量不足导致的虚焊。对于做治具设计的工程师来说，这个数模还能用来做测试治具的压头避让设计，保证ICT测试时压针能准确接触测试点，不会压到芯片本体造成封装损伤。

　　很多工程师在选型阶段容易只关注芯片的电气参数，忽略封装的结构尺寸与安装要求，等到画板阶段才发现封装尺寸与预留空间不匹配，不得不重新选型或者调整板卡布局，拖慢项目进度。提前导入准确的封装三维数模，在方案阶段就完成结构布局的校验，能有效规避这类低级错误，尤其是在高密度板卡设计中，板上器件排布紧凑，每一个器件的占位尺寸、高度都需要精准匹配，差0.5mm就可能导致整个板卡无法装入壳体。

　　另外，在做整机的跌落、振动仿真时，准确的芯片封装模型也能帮助工程师评估板卡上大尺寸表贴器件的固定可靠性，对于这类长度接近20mm的表贴芯片，如果板卡安装位置靠近振动源，还可以根据数模的重量分布，评估是否需要在芯片底部增加点胶固定，避免长期振动后引脚出现疲劳断裂。不同于BGA等底部引脚的封装，PTSOP的鸥翼引脚本身具备一定的应力释放能力，但在大冲击载荷下，引脚与塑封本体的结合位置还是容易出现损伤，通过三维数模做应力仿真，能提前识别风险点，在设计阶段就做对应的加固处理。
