PTSOP-II型24针贴片式SMD芯片封装结构

　　做消费电子主板、工业控制板卡的结构设计时，SMD表贴芯片的封装建模是绕不开的细节，很多刚入行的工程师容易忽略这类小尺寸器件的安装边界校核，等到SMT贴片打样阶段才发现干涉、爬电距离不足、焊盘对位偏差的问题，不仅耽误项目进度，还会产生额外的打样成本。这次建模的PTSOP-II型24针表贴芯片，是板卡设计里应用率非常高的一类封装形式，从家用路由器的主控周边电路、工控PLC的IO扩展模块，到小型家电的控制主板、车载电子的信号处理单元，都能见到这类封装的身影，相比传统的双列直插封装，它的贴装效率更高，占用PCB板的投影面积更小，适合高密度布板的设计场景。

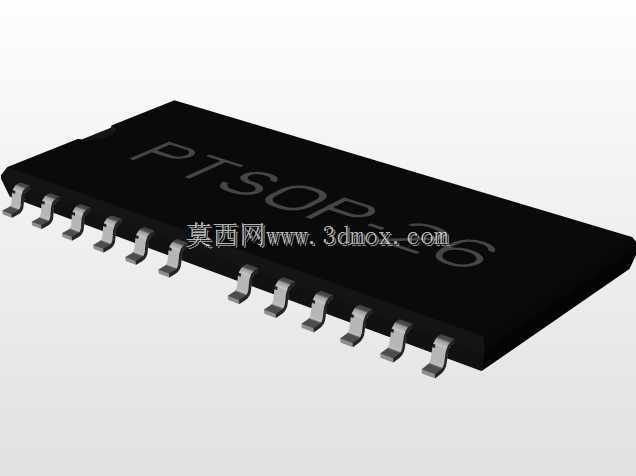

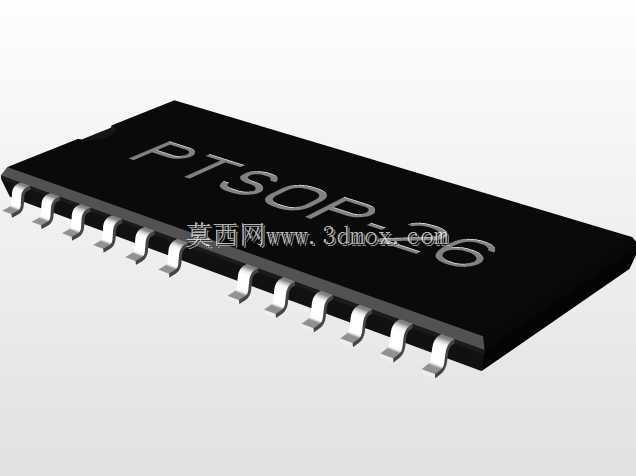

　　建模过程中最先敲定的是引脚的节距参数，1.27mm的引脚间距是这类封装的通用标准，这个尺寸直接对应PCB焊盘的中心距设计，建模时特意把引脚的成型弧度做了还原——实际量产的SMT引脚不是直上直下的金属片，靠近封装本体的位置有一个微小的弯折应力释放区，这个细节很多简化模型都会省略，但如果做板级的热应力仿真、跌落仿真，这个弯折结构的力学特性会直接影响仿真结果的准确性，引脚末端的可焊区也做了单独的面区分，方便后续导出模型做装配干涉检查时快速识别焊接配合面。

　　外形尺寸的校核是建模的核心环节，本体长度17.4mm、宽度7.62mm的参数，是对照JEDEC封装标准的公差范围做的中位值建模，本体的四个边角做了0.2mm的微小倒角，还原实际塑封工艺的脱模倒角特征，不要小看这个倒角，做整机装配时，如果板卡上方有结构压条、屏蔽罩的安装筋位，直角的芯片模型很容易误判为零间隙干涉，带倒角的真实模型能让结构校核的准确率提升不少。本体表面的丝印标识区域也做了凹陷处理，对应实际芯片表面的激光刻印区域，做产品外观渲染时能还原真实的芯片质感。

　　安装边界的设定上，除了芯片本身的实体尺寸，建模时还预留了SMT工艺要求的周边禁布区参考：引脚外侧1.5mm范围内不做过高的结构件设计，避免影响贴片吸嘴的取件路径，本体上方0.8mm的范围内预留了散热和器件标识的识别空间，方便生产环节的视觉检测设备识别芯片方向。这类表贴芯片的高度控制也很关键，模型里把塑封本体的总高度控制在1.2mm，引脚焊接后的板上高度差控制在0.1mm以内，适配常规的波峰焊、回流焊工艺的贴装高度要求，不会出现因为器件高度偏差导致的吸嘴取件失败问题。

　　从设计思路上来说，这个模型没有做过度的细节简化，也没有冗余的非工程特征，所有结构尺寸都对应实际量产器件的公差中位值，既可以直接导入PCB设计软件做封装匹配，也能导入结构设计软件做板卡的整机装配校核，甚至可以直接用于生产环节的工装夹具设计——比如做SMT载板的定位槽设计时，直接调用这个模型就能快速生成和芯片本体匹配的定位型腔，不用再反复测量实物尺寸调整参数。

　　实际项目应用里，这类封装的芯片经常会和周边的贴片电容、电阻、排针等器件做布局配合，模型的引脚位置精度控制在0.02mm以内，和标准PCB封装的焊盘位置完全对齐，做装配检查时能快速发现引脚和焊盘的错位、器件和周边结构件的干涉问题。很多工程师做板卡建模时习惯用简化的方块代替芯片，等到做热仿真时才发现，塑封本体的导热系数、引脚的金属导热路径都和简化方块有明显差异，这个模型把塑封本体和金属引脚做了单独的实体划分，后续赋予材料属性做热仿真、力学仿真时不需要再拆分模型，能节省不少前处理的时间。

　　另外针对SMT生产环节的需求，模型的坐标系原点设置在芯片本体的几何中心，也就是1号引脚和24号引脚的中间对称位置，和SMT贴片机的器件坐标原点设定规则一致，直接导出坐标文件就能用于贴片机的编程，不需要再重新调整原点位置。引脚的表面做了哑光金属的质感区分，塑封本体做了黑色哑光塑封料的质感区分，做产品展示渲染时也能直接使用，不需要再额外调整材质参数。
