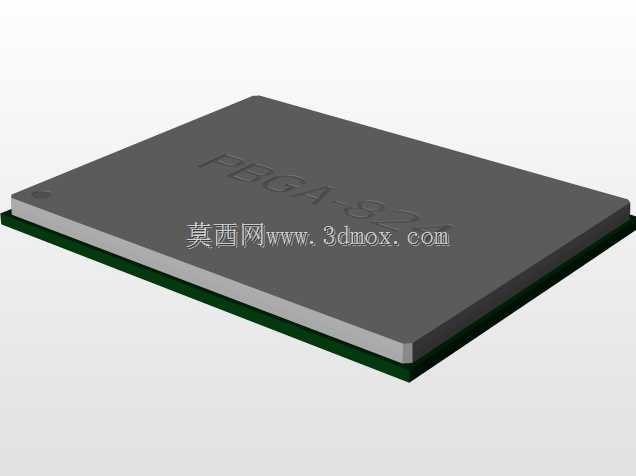

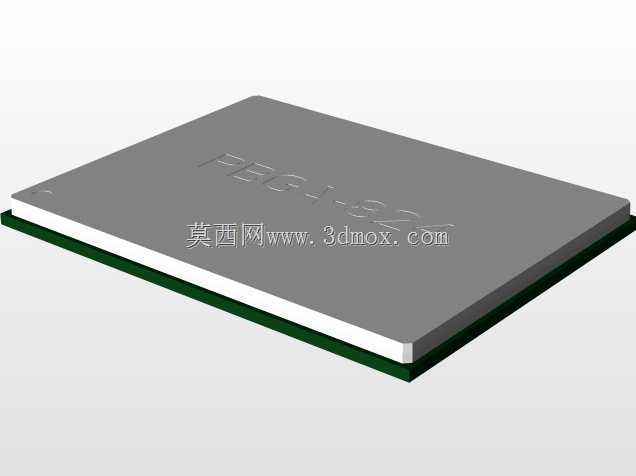

PBGA824球表面贴装芯片封装三维结构

　　在高密度电子组装生产线的PCB设计环节，BGA类封装器件的三维结构建模是板级布局前的核心校验环节，这款824球的PBGA表面贴装器件，主要面向高引脚数的主控芯片、高性能处理器、大容量存储控制单元的封装载体，广泛应用于工业控制主板、通讯设备核心板、高性能计算模组的板级电路中。不同于传统的鸥翼引脚贴片封装，PBGA采用底部焊球阵列作为电气连接载体，在有限的封装投影面积内实现了数百个信号引脚的排布，大幅压缩了器件在PCB板上的占用空间，同时缩短了信号传输路径，降低了高频信号传输过程中的寄生参数影响，适配高速信号传输的电路设计需求。从实际设计落地的角度看，这款封装的外形尺寸控制在长42.5mm、宽33mm的矩形边界内，焊球节距设定为1.

　　27mm，这个参数组合是经过多轮组装工艺验证的成熟规格：1.27mm的焊球节距既能够匹配常规SMT产线的锡膏印刷精度，不会因为节距过小导致钢网开孔加工难度陡增、锡膏印刷连锡风险升高，也不会因为节距过大浪费封装底部的布线空间，平衡了加工良率与引脚密度的矛盾。在建模过程中，首先需要明确封装的实体结构分层：最外层是黑色的环氧模塑料塑封体，构成器件的主体防护结构，包裹内部的硅片、键合引线与基板；底部的焊球按照均匀阵列排布，建模时需要严格控制每个焊球的直径、共面度参数，因为焊球共面度直接决定SMT回流焊过程中的虚焊风险，若单个焊球的高度偏差超出0.1mm的公差范围，就可能在焊接后出现开路失效。同时塑封体的边缘倒角、

　　底部与焊球根部的间隙尺寸也需要精准还原，这些细节会影响PCB布局时的丝印框绘制、阻焊层开窗设计，以及组装过程中吸嘴取料的匹配度——SMT贴片机的吸嘴需要贴合塑封体顶部的平整区域完成取料，若模型未还原塑封体顶部的平面度特征，就可能导致吸嘴选型错误，出现取料偏移、掉料的产线故障。在板级布局的实际应用中，这个封装模型的核心作用是完成干涉校验：一方面要确认器件与周边贴片电容、电阻、接插件的安全间距，尤其是回流焊过程中不同器件的封装体膨胀系数差异，需要预留足够的温度形变间隙，避免过炉后出现器件顶碰、焊点拉裂的问题；另一方面要校验焊球阵列对应的PCB过孔设计，1.27mm节距的BGA通常可以采用过孔打在焊盘上的盲孔设计，

　　或者过孔设置在两个焊球之间的 dog bone 布线方式，精准的三维模型可以帮助结构工程师与硬件工程师协同确认布线空间是否充足，避免后期投板后出现走线无法引出的问题。另外，这款PBGA封装属于表面贴装类器件，建模时还原了塑封体侧面的无引脚特征，区别于带侧翼引脚的SOP、QFP类封装，在进行整机结构的壳体避让设计时，只需要考虑塑封体本身的高度尺寸，不需要额外预留引脚向外延伸的空间，能够进一步压缩整机内部的堆叠空间。在热设计层面，这类高引脚数的PBGA封装通常会在塑封体顶部预留散热片贴装区域，建模时还原的塑封体顶部平面特征，也可以为后续散热片选型、热仿真分析提供精准的装配基准，确保散热片与芯片表面的贴合间隙符合导热材料的填充要求，避免因为模型尺寸偏差导致散热片安装后出现倾斜、接触不良的问题，影响器件工作时的热量传导。从组装工艺的适配性来看，1.27mm节距的824球PBGA对SMT产线的能力要求处于中等区间，不需要用到精度等级最高的细间距贴装设备，常规的中速贴片机搭配光学定位系统就可以完成贴装，建模时还原的焊球阵列位置特征，也可以用于生成贴片机的视觉识别程序，减少产线调试时的参数校准时间。
