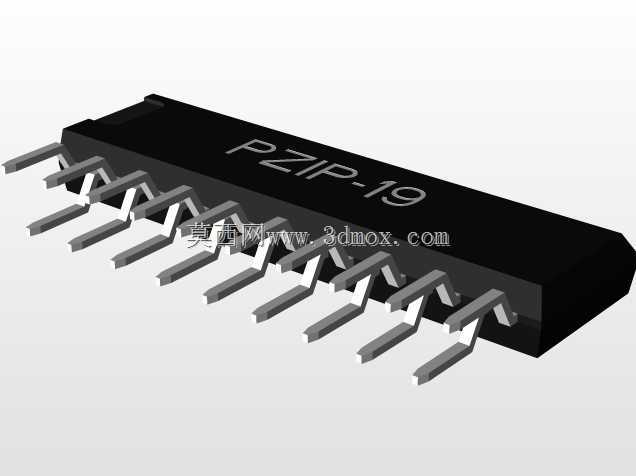

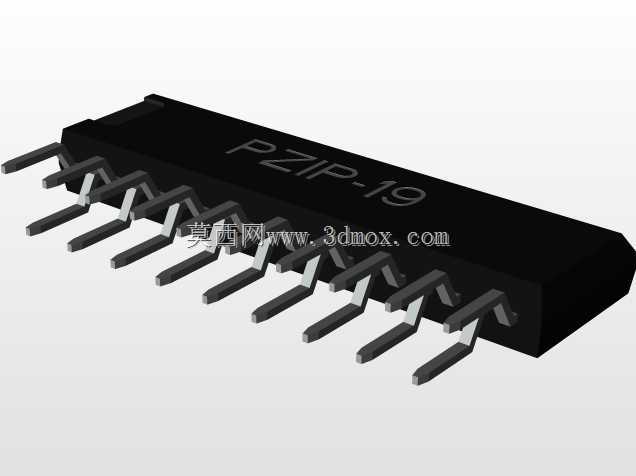

PZIP19引脚THT直插芯片三维结构

　　在工控板卡、消费电子主板、电源控制模块的PCB设计环节，直插式封装的半导体元件始终是小批量试制、维修替换场景下的常用选型，这类THT封装的元件不需要精密的回流焊工艺，手工焊接即可完成装配，对于实验室打样、老旧设备维修的场景适配性极强。本次建模的19引脚PZIP封装芯片，针对板上空间局促的布局场景做了引脚尺寸的精准还原，建模过程中优先核对了引脚的成型角度与伸出长度，避免出现装配时引脚无法对应PCB焊盘、元件本体与周边电容电阻发生干涉的问题。从实际装配的角度看，这类ZIP封装的元件通常采用单排引脚布局，引脚向本体单侧弯折成型，安装时元件本体与PCB板面呈垂直状态，相比双列直插的DIP封装，能节省近一半的板面占用空间，在电源驱动板、

　　功放模块这类需要排布大功率元件、板面空间紧张的板卡上应用十分广泛。建模时首先确定了元件本体的基准轮廓，本体长度方向的尺寸控制在25.4mm，宽度方向为3mm，本体厚度按照常规塑封芯片的尺寸做了等比例还原，表面的丝印标识位置对应实物的印刷区域做了凹陷处理，方便后续渲染时区分丝印与塑封本体的质感。引脚部分的建模是整个结构的核心，引脚间距严格按照1.27mm的标准节距设置，单根引脚的厚度、宽度对应常规THT元件的引脚规格做了还原，引脚的弯折弧度做了写实处理，没有采用生硬的直角弯折，还原了实际冲压成型引脚的过渡圆角，避免建模结构与实物加工工艺脱节。在安装边界的核对上，重点确认了引脚伸出本体底部的长度，

　　这个尺寸直接决定了元件插装后穿过PCB焊盘的剩余长度，留的过长会导致焊接后剪脚工作量增加，过短则容易出现虚焊、焊盘吃锡不足的问题，建模时按照行业通用的插装余量设置引脚长度，同时还原了引脚末端的轻微倒角，对应实物元件引脚的浸锡处理结构，方便插装时顺利穿过PCB的金属化过孔。从结构设计的实际需求出发，这个模型可以直接导入PCB结构设计软件，用于板卡的三维布局校验，设计人员可以在装配环境下直接核对该芯片与周边接插件、散热片、电容的空间距离，避免投板后出现元件干涉、无法装配的问题。对于维修场景的测绘工作，这个模型也可以作为元件选型的尺寸参考，对照实物核对引脚节距、本体尺寸后，就能快速确定替换元件的封装规格，不需要反复测量实物尺寸。

　　建模过程中没有对元件做简化处理，每一根引脚的成型角度、本体的边缘倒角都做了还原，避免简化模型导致的布局校验误差，比如很多简化模型会忽略引脚弯折处的外凸尺寸，实际装配时这个位置很容易和板上的贴片元件发生磕碰，导致元件无法插装到位。另外针对这类塑封芯片的常见装配问题，建模时特意核对了本体底部与PCB板面的安装间隙，这个间隙是焊接时焊锡流动、清洗时助焊剂挥发的必要空间，建模时按照引脚弯折的高度自然留出间隙，没有刻意抬高或者压低本体位置，还原真实的装配状态。在工业控制板卡的设计中，这类直插芯片往往承担功率驱动、信号放大的功能，工作时会有一定的发热量，准确的本体尺寸模型也能帮助设计人员提前核算散热片的安装空间，确认散热片与周边元件的安全距离，避免后期整改时需要重新调整板卡布局。
