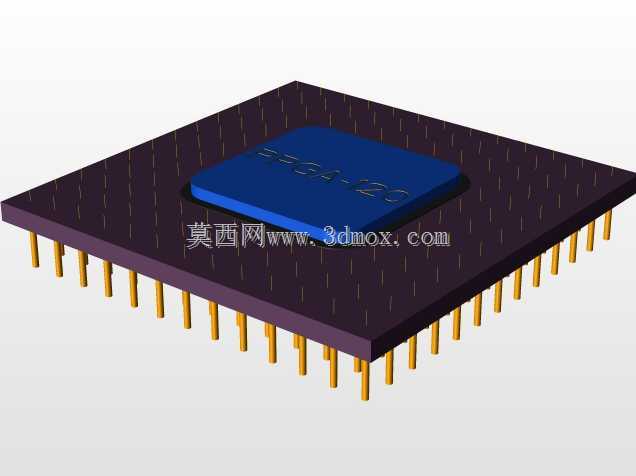

THT封装120引脚PPGA芯片三维结构

　　在工业控制板卡、老式通讯设备主板、测试治具的PCB布局阶段，直插式PPGA封装芯片的三维模型是结构干涉校验环节必不可少的参考要素，很多刚接触板级结构设计的工程师容易忽略这类通孔插装元件的引脚伸出长度、本体高度带来的装配冲突，直到打样回板焊接时才发现芯片和下方的支撑柱、上方的散热盖板发生磕碰，既耽误项目进度也增加不必要的改板成本。这款120引脚的THT封装PPGA芯片，引脚采用2.54mm标准节距排布，这是行业内沿用多年的通孔插装通用节距，适配市面上绝大多数通用PCB钻孔规范，焊盘孔径设计可以直接匹配常规波峰焊工艺要求，不需要额外定制特殊钻孔参数。本体长宽尺寸均为33.52mm，属于方正型的陶瓷基封装结构，

　　顶部的芯片标识区做了微凸的平整处理，方便后续粘贴散热片或者打标追溯，本体底部到引脚末端的伸出长度经过实际校核，完全符合常规双面板、四层板的插装焊接余量要求，不会出现引脚穿出PCB过长导致和底部壳体接触短路的问题，也不会因为引脚过短造成焊锡浸润不足的虚焊隐患。从建模思路来看，整个模型完全还原真实器件的装配边界，没有做多余的艺术化修饰，每一根直插引脚的位置都严格对应器件手册的焊盘坐标，引脚的直径、根部的倒角都和实物保持一致，在做PCB装配仿真的时候，可以直接导入模型和板上的接插件、电容、安装柱做干涉检查，不需要再手动调整尺寸偏差。实际选型应用中，这类PPGA封装的可编程逻辑器件常被用在对抗振性能有要求的工业设备上，相比表贴封装，

　　通孔插装的引脚和PCB的结合强度更高，在设备长期受振动、冲击的工况下，不容易出现引脚脱焊的故障，很多老款的工业PLC主控板、数控系统的IO扩展板上，至今还能看到同封装的器件在稳定运行。做结构设计的时候要注意，这类芯片的本体上方如果要加装散热片，需要预留至少3mm的散热空间，同时要注意周边电解电容的高度不要超过芯片本体加散热片的总高度，避免装配时互相挤压；另外芯片四个角的位置不要布置过高的元器件，方便生产时用吸嘴或者工装抓取芯片完成插装。引脚的排布是四边均匀分布，每边30个引脚，建模时特意还原了引脚根部和本体连接的过渡圆角，这个细节在做热仿真的时候也能起到参考作用，能够更准确模拟引脚从芯片本体向PCB传导热量的路径，

　　帮助工程师评估整板的散热方案是否合理。很多工程师在画PCB封装的时候只关注焊盘位置，忽略了芯片本体的实际投影尺寸，容易把丝印框画小，导致周边器件的布置侵入芯片的安装区域，这个三维模型可以直接导出二维投影作为丝印框的尺寸参考，保证丝印和实际器件的外轮廓完全匹配，生产时的对位标识也会更准确。另外在做整机的布线布局时，这类直插芯片的下方不要走高压信号线，避免引脚之间的高压爬电距离不足，模型的实体结构可以直接用来做爬电距离的仿真校验，确认不同电位引脚之间的间隙满足安规要求。
