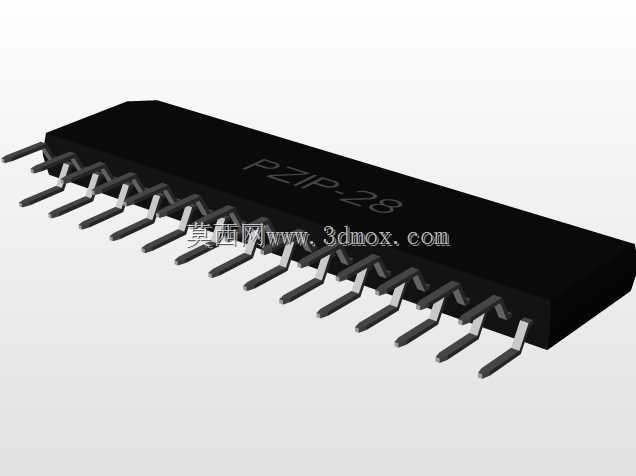

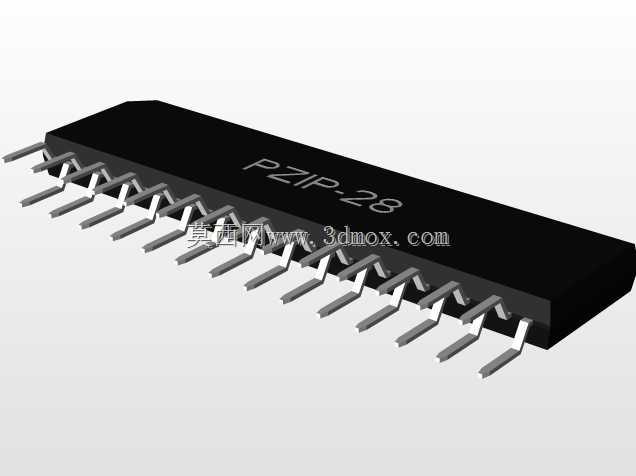

28引脚PZIP直插THT芯片封装结构

　　在消费电子、工业控制板卡、老式通讯设备的PCB设计环节里，直插式芯片封装的选型与结构匹配，直接决定了整板焊接良率、后期维修便利性以及板卡空间利用率。这款28引脚的PZIP THT封装结构，是针对通孔插装工艺场景设计的半导体承载结构，区别于表贴类封装，它的引脚采用直插弯折成型设计，能够适配波峰焊、手工焊等多种焊接工艺，在小批量试制、教学实验板、高振动工况的工控板上应用十分广泛。

　　从实际使用场景来看，这类封装的芯片通常被用在对连接强度要求较高的电路中，比如老式的工业IO扩展板、电源管理模块、早期的单片机最小系统板，相较于细间距的表贴封装，它的引脚直径更粗，焊接后的机械强度更高，能够承受一定程度的外力拉扯，在需要频繁插拔调试、或者设备运行存在持续振动的场景下，不容易出现引脚脱焊、虚焊导致的电路故障。同时直插封装的芯片在后期维修更换时，不需要专业的热风焊台，仅用普通电烙铁即可完成拆换，对于售后维护、现场抢修的场景十分友好。

　　设计这款封装结构时，首先要考虑的是引脚的成型精度与排布间距，1.27mm的引脚节距是直插类芯片的通用标准间距，这个尺寸既能够保证引脚之间的绝缘安全距离，避免焊接时连锡短路，又能够最大化利用PCB板面空间，不会因为引脚间距过大造成板卡面积浪费。引脚的弯折角度、伸出长度都经过严格的尺寸校核，确保插入PCB对应的通孔后，引脚伸出板面的长度控制在1.5-2.5mm区间，既能够保证焊锡充分浸润形成可靠焊点，又不会因为引脚过长导致剪脚工序额外增加工作量，同时避免引脚过长触碰其他元件造成短路。

　　整体外形尺寸上，封装本体长度36.83mm、宽度2.8mm的窄体设计，能够适配宽度有限的板边安装位，很多老式的ISA接口扩展卡、工控机的IO板卡上，板边留给芯片安装的宽度空间十分有限，这种窄体ZIP封装刚好能够利用板边的狭长空间完成元件布置，不需要额外占用板卡中部的核心布线区域。引脚采用双列交错排布的形式，相较于传统双列直插DIP封装，ZIP封装的引脚全部从封装本体的一侧引出，能够在相同引脚数量下，大幅缩短封装本体的长度，让元件在PCB上的布局更加灵活，尤其是在多颗同类型芯片并排布置的场景下，这种单侧出脚的设计能够让布线更加顺畅，减少走线的过孔数量，提升整板的EMC性能。

　　建模过程中，对封装本体的表面标识区域做了细节还原，本体表面的丝印标识位预留了足够的平整区域，能够满足芯片型号、批次、厂商标识的丝印需求，不会因为表面弧度或者结构凸起导致丝印模糊。引脚的根部做了应力释放的圆弧过渡设计，避免引脚在插拔、受力时从根部断裂，很多直插芯片的失效案例都是因为引脚根部直角弯折，在受到外力时应力集中导致引脚齐根折断，圆弧过渡的设计能够分散应力，提升引脚的抗弯折疲劳寿命。同时引脚的末端做了轻微的收窄倒角，插入PCB通孔时能够起到导向作用，即使通孔位置存在轻微的位置偏差，也能够顺利插入，降低生产环节的插件难度，提升流水线的插件效率。

　　在安装边界的校核上，建模时充分考虑了元件的安装高度、周边禁布区要求，封装本体距离PCB板面的高度控制在合理区间，既能够保证本体下方可以走低压信号线，提升板面空间利用率，又不会因为本体离板面过近导致焊接时助焊剂残留无法清理，长期使用后出现绝缘下降的问题。引脚的焊盘尺寸设计也匹配通用的波峰焊工艺要求，焊盘的直径、阻焊开窗大小都经过工艺验证，能够保证波峰焊时焊锡顺利爬升，形成饱满的焊点，减少虚焊、漏焊的不良率。对于结构设计工程师来说，在进行板卡布局、机箱内部空间校核时，这款精准的三维模型能够直接导入装配体，检查芯片与周边结构件、接插件、电容等元件的干涉情况，避免实际生产组装时出现元件顶壳、空间不足无法安装的问题，大幅缩短产品的研发试制周期，减少打样返工的成本。
