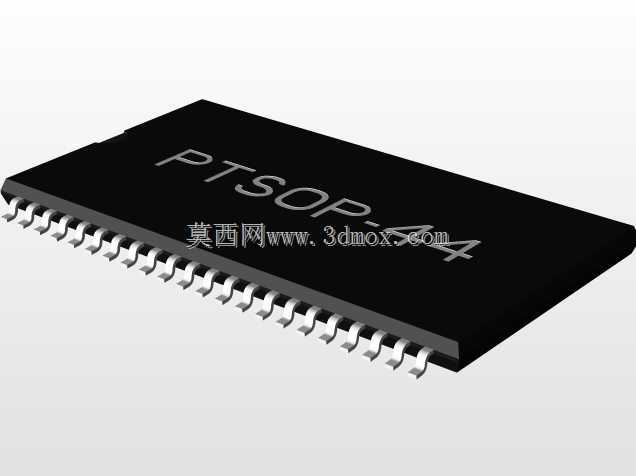

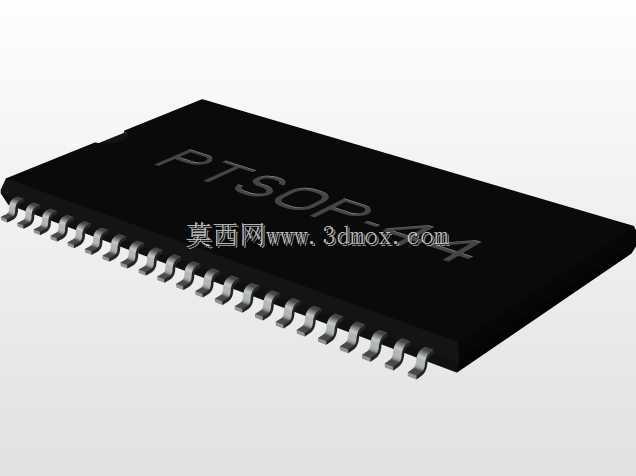

PTSOP-II型44引脚贴片SMD芯片封装结构

　　在消费电子、工业控制板卡的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘匹配设计的核心参考依据，PTSOP-II型44引脚贴片芯片的三维结构，直接决定了板卡设计阶段的器件占位、焊接工艺适配性与后期组装良率。这类薄型小尺寸贴片封装，多用于存储芯片、接口转换芯片、中小规模逻辑器件的载体，在路由器主板、工业采集模块、车载控制单元、消费类数码产品的主控板上都有广泛应用，其结构设计需要同时兼顾芯片Die的承载能力、引脚共面度、焊接时的爬锡空间，以及与周边阻容器件的安全间距。从实际设计落地的角度看，这款封装的引脚采用双侧翼型排布，单引脚宽度与引脚间隙严格匹配0.8mm节距的行业通用标准，封装本体长度控制在18.81mm，

　　宽度为10.16mm，本体厚度属于薄型SOP的常规区间，在PCB布局时，需要在封装本体外侧预留至少0.5mm的工艺避让空间，用于回流焊时的热风流通，避免出现虚焊、连焊的工艺缺陷。做三维建模的时候，不能只做外观的形似，要把引脚的折弯弧度、引脚末端的共面公差、本体表面的丝印区域、引脚根部与塑封本体的结合台阶都还原出来，这些细节直接影响结构干涉检查的准确性——很多新手建模时会把引脚做成直上直下的薄片，忽略了翼型引脚向外下方折弯的弧度，导致在做板卡组装仿真时，误判引脚与焊盘的接触位置，甚至出现器件高度计算错误，和上方的屏蔽盖、结构件产生干涉。这类贴片封装的设计思路，核心是在有限的板卡面积内，平衡引脚数量、散热能力与焊接可靠性：

　　44个引脚分两侧排布，相比四侧引脚的QFP封装，减少了两个方向的布线难度，对于中低密度引脚的芯片来说，能有效降低PCB的布线层数，控制板卡整体成本；翼型引脚的结构相比J型引脚，焊接后的目视检查更方便，返修时的拆焊难度也更低，适合批量生产的波峰焊、回流焊工艺。在实际设备选型阶段，结构工程师拿到这类封装模型，首先要核对安装边界：除了本体的长宽尺寸，还要算上引脚向外延伸的长度，确认器件占位区域内没有过孔、丝印线条超出焊盘范围，同时要确认器件下方的PCB区域没有布置过高的贴片元件，避免芯片贴装后与下方元件产生挤压。另外，这类薄型塑封封装的本体边缘有微小的脱模斜度，建模时如果忽略这个斜度，在做整机装配的公差分析时，

　　会导致相邻器件的间隙计算出现偏差，尤其是在高密度排布的板卡上，0.1mm的尺寸误差就可能导致组装时器件相碰。在工业控制类设备的板卡设计中，这类封装的芯片通常会布置在板卡的非边缘区域，避免在整机组装时被结构立柱、螺丝柱遮挡，同时要远离板上的大功率发热元件，减少塑封本体长期受高温影响出现的老化变形风险。建模过程中，引脚的金属部分要还原出冲压后的断面细节，塑封本体的表面要做细微的磨砂质感还原，不能做成完全光滑的平面，这样在做产品渲染、装配示意图输出的时候，能更贴近真实器件的视觉效果，方便生产、质检环节的人员快速识别器件类型。还要注意引脚的共面度设置，按照行业通用标准，这类SOP封装的引脚共面度公差要控制在0.1mm以内，建模时把这个公差体现在模型的参数设置里，能为后续的焊膏厚度计算、钢网开孔设计提供参考，避免因为引脚高度差导致的焊接不良。很多工程师在做封装库的时候，只画2D的焊盘图形，忽略三维模型的准确性，导致在做结构评审的时候，只能靠经验判断器件是否干涉，等到打样回来才发现芯片和外壳的筋位碰到，或者和旁边的电解电容间隙不足，耽误项目进度，而精准的三维封装模型，能在设计阶段就把这些问题排查掉，减少打样迭代的次数。
