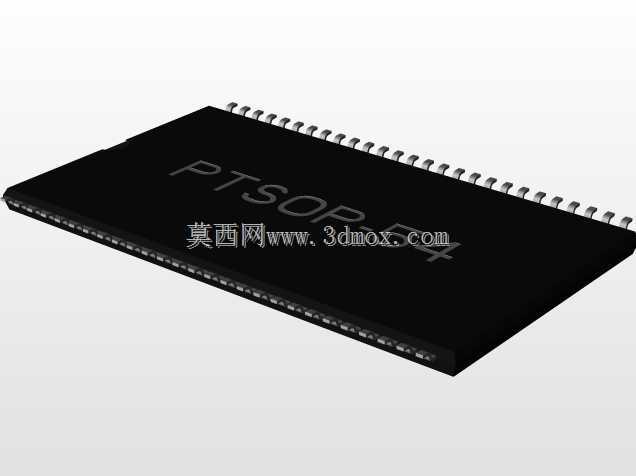

反向54针0.8mm节距PTSOP-II贴片芯片封装

　　在消费电子、工业控制板卡的PCB布局布线工作里，表面贴装芯片的封装建模精度直接决定了后期钢网开制、SMT贴片良率，甚至会影响整板的信号完整性表现，这款反向引脚排布的PTSOP-II封装模型，正是针对高密度板卡设计场景搭建的精准三维数模。不同于常规正向排布的同引脚数TSOP封装，这款封装的引脚采用反向出线设计，在多芯片并排布局、需要缩短高频信号走线长度的射频前端板卡、存储扩展模块上，能有效规避相邻芯片引脚走线交叉的问题，减少板层过孔数量，降低信号传输过程中的阻抗不连续风险。从实际安装适配的角度看，该封装本体长度控制在22.66mm，宽度为12.7mm，引脚中心节距严格遵循0.8mm的行业通用标准，

　　54个鸥翼型引脚沿本体两侧长边均匀排布，建模时完全还原了量产封装的引脚成型角度——引脚末端的共面度公差控制在0.1mm以内，和SMT产线常用的吸嘴取料位、焊盘开窗尺寸完全匹配，结构工程师在做PCB器件封装库匹配、整机结构干涉检查时，不需要额外调整尺寸参数就能直接调用。设计这款数模的时候，首先考虑的是电子装联环节的实际公差累积问题：封装本体的塑封边缘倒角、引脚根部的塑封包裹长度都按照实际量产的芯片尺寸做了还原，避免结构设计时出现芯片和周边屏蔽罩、接插件的硬干涉；其次针对热仿真需求，模型保留了封装本体底部的散热区域平面，做热设计时可以直接在该平面添加热阻参数，模拟芯片满负载运行时的热量传导路径，不需要额外拆分模型面。

　　在工业控制类的IO扩展模块、车载影音系统的主控板卡上，这类54引脚的PTSOP-II封装常用来搭载接口转换芯片、小容量存储芯片，由于引脚数量适中、贴片工艺成熟，相比BGA封装的同规格芯片，它的后期维修返修难度更低，不需要专用的BGA返修台就能完成芯片更换，对中小批量的工业板卡生产来说，能有效降低产线的设备投入成本。建模过程中特意区分了塑封本体和金属引脚的不同材质特征，在做整机的外观渲染、装配工艺动画演示时，能直观呈现不同部件的材质差异，不需要额外赋予材质就能区分黑色塑封体和镀锡引脚的视觉效果。另外考虑到高密度布局场景下的丝印标注需求，模型本体顶面预留了足够的平整区域，对应实际芯片的丝印标识位，

　　PCB设计时不会因为丝印位置和周边器件重叠导致标识不清。对于需要做自动化贴装路径仿真的工程师来说，这款模型的引脚排布完全对称，反向引脚的定位标记做在本体的指定角位，和实际芯片的1脚标识位置完全对应，仿真时能准确模拟视觉定位系统的识别点，提前预判贴装过程中可能出现的吸嘴偏移、引脚对位偏差问题。在做板卡的抗振动仿真时，鸥翼型引脚的形变特征也在模型中做了等效还原，可以直接添加引脚的材料参数，模拟设备在运输、运行过程中振动载荷对引脚焊点的应力影响，提前优化焊盘的铺铜连接方式，减少长期振动下的焊点开裂风险。不同于很多简化处理的封装模型只做外形方块加引脚线条，这款数模的每一个引脚都还原了实际的冲压成型弧度，引脚和塑封本体结合处的台阶特征也完全复刻，在做DFM可制造性检查时，能准确识别引脚和周边走线、丝印的安全距离，避免出现钢网开窗和焊盘不对中、引脚和相邻焊盘短路的设计问题。
