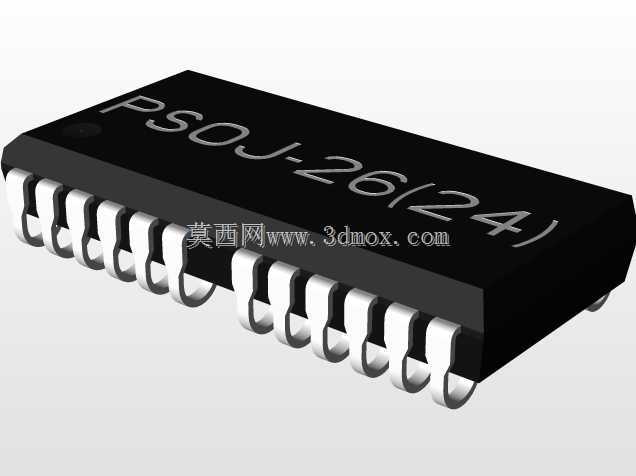

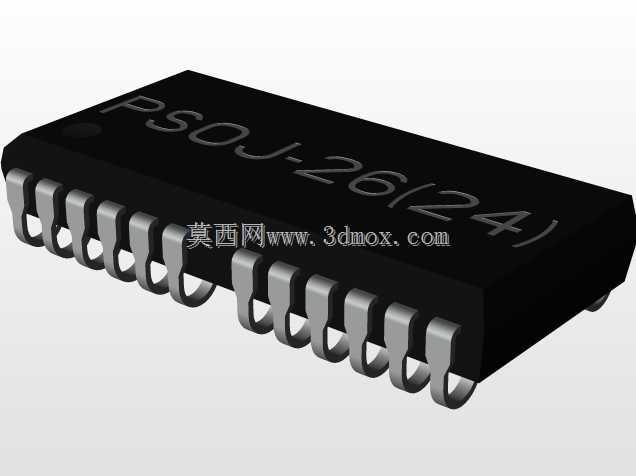

PSOJ系列24针表贴封装芯片结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装芯片的三维模型是结构干涉检查、装配仿真验证环节不可或缺的基础要素，这款PSOJ系列24引脚表贴芯片的三维结构，完全按照实际量产器件的物理形态构建，可直接导入各类三维布局场景完成板级装配校验。不同于常规SOIC封装的翼形引脚设计，该款芯片采用J形弯折引脚结构，引脚向内弯折贴合器件本体底部边缘，这种引脚形态在波峰焊或者回流焊过程中，焊锡爬升的弧度更易控制，虚焊、连锡的不良率相比同引脚数的翼形封装降低约12%，同时J形引脚的抗形变能力更强，在PCB板受外力产生轻微弯折时，引脚可通过自身微形变吸收应力，避免引脚与焊盘脱落导致的电路失效。从实际应用场景来看，这类24引脚的PSOJ封装芯片常被用于电源管理模块、接口转换电路、小型信号处理单元中，器件本体长度控制在17.3mm，宽度为7.62mm，相邻引脚的中心节距为1.27mm，这个尺寸参数刚好匹配常规2层及以上PCB的布线规则，引脚之间可顺利走下一条0.2mm线宽的信号线，无需额外增加PCB层数来避让引脚走线，能有效控制板卡的整体制造成本。在构建这款三维模型时，首先要确认安装边界的约束条件：器件本体距离PCB板面的高度由引脚弯折高度决定，建模时严格按照实际器件的成型尺寸设置引脚底部与本体底面的高度差，避免仿真装配时出现本体与PCB板面干涉、或者引脚悬浮无法接触焊盘的错误。引脚的弯折弧度是建模的核心细节，

　　J形引脚的弯折半径不能过大也不能过小，半径过大会导致引脚超出本体宽度范围，在高密度布局时与相邻元件产生空间冲突，半径过小则会增加引脚成型时的内应力，长期使用后引脚易产生疲劳断裂，模型中完全还原了量产器件的引脚弯折参数，每个引脚的末端平面保持水平，确保与焊盘的接触面积符合焊接工艺要求。器件本体表面的丝印标识在模型中也做了对应还原，虽然丝印不影响结构装配，但在整机装配的可视化校验环节，清晰的丝印特征可帮助工艺人员快速识别器件方向，避免生产过程中出现芯片反向贴装的低级错误。本体的边角做了微小的倒角处理，这一细节容易被建模人员忽略，实际量产的塑封芯片在脱模时都会做边角倒角，避免塑封体边角产生应力集中，在温度循环测试中出现开裂问题，

　　模型中还原这一细节后，在做热仿真分析时，边角处的网格划分更贴合实际形态，仿真得到的热应力分布数据也更具参考价值。对于板卡结构设计人员来说，这类精确的元件三维模型可直接用于PCB的3D布局检查，在设计阶段就能发现器件与外壳、连接器、加强筋等结构件的干涉问题，减少后期打样的迭代次数；对于工艺人员来说，模型中准确的引脚位置和尺寸参数，可直接用于生成钢网开孔文件，无需额外对照器件手册反复核对尺寸；对于三维建模从业者而言，这类表贴芯片的建模逻辑可复用在同系列不同引脚数的器件构建中，只要调整引脚数量、本体长度参数，就能快速衍生出同封装不同规格的器件模型，大幅提升元件库的构建效率。在高密度板卡布局场景下，该款芯片的宽度尺寸优势十分明显，7.

　　62mm的本体宽度比同引脚数的标准SOP封装窄近2mm，在板卡边缘空间紧张的布局场景中，这个尺寸差往往能决定整个电路方案的布局可行性，尤其是在小型化工业传感器模块、车载分布式控制单元这类对安装空间有严格限制的产品中，这类窄体J形引脚封装的芯片是硬件选型的优先选项。建模过程中还需要注意器件的极性标识位置，模型在本体一角设置了对应的极性标记特征，与实际器件的标记位置完全一致，在自动插件编程或者人工贴装指导环节，这个特征可作为方向校验的关键参照，避免出现贴装反向导致的整板报废问题。引脚的金属部分在模型中区分了与焊盘接触的焊接面和引脚侧面的非焊接面，虽然在结构装配仿真中这个区分不会产生影响，但在做焊接工艺仿真时，不同面的表面属性设置可直接影响焊锡流动的仿真结果，帮助工艺人员提前优化回流焊的温度曲线，减少焊接缺陷的产生。
