PSOJ28脚贴片SMD芯片封装结构

　　做电子设备结构设计这么多年，贴片芯片的封装建模是板级结构设计里绕不开的基础环节，很多刚入行的工程师容易忽略这类小元件的建模精度，总觉得只要大概放个方块就行，真到做PCB布局干涉检查、整机装配公差校核的时候，才发现封装尺寸差个零点几毫米，就可能导致贴装偏移、外壳干涉、散热间隙不足等一系列问题。这款PSOJ28脚的SMD贴片芯片，是工业控制板卡、通讯接口模块、小型传感采集设备里很常用的封装形式，日常做板卡三维布局、整机结构堆叠的时候，这类元件的模型精度直接影响整个设计的可制造性。

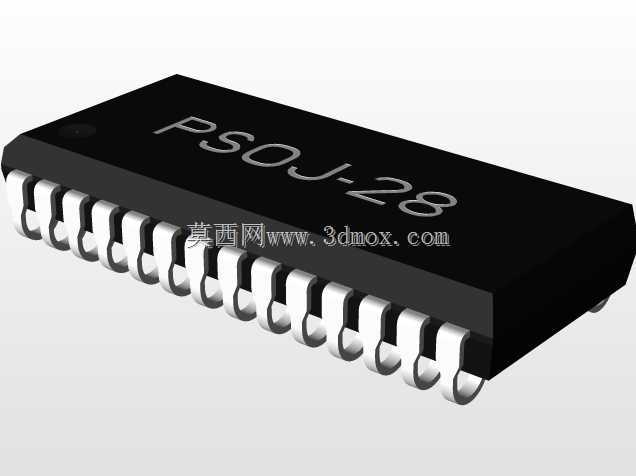

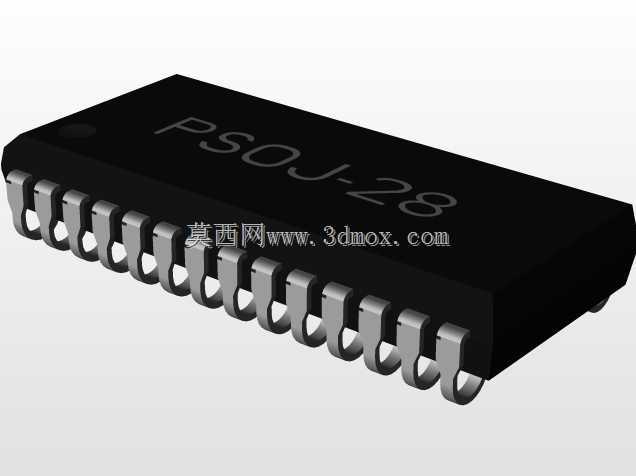

　　先从实际应用场景说，这类28脚的PSOJ封装芯片，大多用在空间受限的板卡上，比如小型工业PLC的IO扩展板、嵌入式数据采集模块、车载小型控制单元里，相比传统的双列直插封装，它的贴装占用板面面积更小，引脚寄生参数更低，适合中低速信号传输的电路场景。做结构设计的时候，首先要卡准的就是安装边界，这款芯片的本体长度是18.67mm，宽度7.57mm，引脚节距是标准的1.27mm，这个节距是行业内通用的宽体贴片封装节距，对应的焊盘设计、钢网开孔尺寸都有成熟的工艺规范，建模的时候引脚的成型弧度、引脚伸出本体的长度、引脚底部到PCB板面的 standoff 高度，都是不能出错的参数——要是引脚高度建高了，做热仿真的时候会错误计算芯片到板面的导热路径，要是引脚伸出长度建短了，做DFM检查的时候会误判焊盘搭接长度不足，直接影响工艺评审。

　　设计思路上，这类封装模型不需要做内部的晶圆、引线键合结构，毕竟结构工程师用这个模型主要是做布局干涉检查、装配间隙校核、散热仿真的边界定位，所以建模的时候优先保证外部轮廓的精度：本体的塑封部分要做拔模斜度吗？实际量产的塑封芯片本体侧面是有微小拔模角的，大概1到2度，很多人建模直接做直角方块，虽然尺寸差不大，但做整机装配的时候，要是旁边有压条、导热垫之类的零件，直角的模型就会出现虚假干涉，反而影响设计判断。引脚部分是鸥翼型成型，每个引脚的弯曲半径、引脚末端的共面度，建模的时候也要还原实际状态，共面度的公差一般在0.1mm以内，做板卡装配仿真的时候，这个参数直接影响贴装良率的预判。

　　再说到实际用途，这个模型导入到PCB设计软件或者三维装配环境里，首先是用来确认芯片和周边元件的安全间隙：比如芯片上方有没有结构件的凸台、旁边的电解电容会不会和芯片本体干涉、芯片的散热路径上有没有预留导热垫的位置。很多做小型化设备的项目，板卡空间卡得特别紧，芯片本体上方0.5mm可能就是设备的外壳内壁，要是模型尺寸不准，生产组装的时候就会出现外壳压到芯片，导致引脚虚焊甚至本体损坏的问题。另外，做振动仿真的时候，芯片的重量分布、引脚的刚度参数也可以基于这个准确的外形模型赋值，预判板卡在振动环境下的引脚疲劳风险。

　　还要注意安装边界的预留，这类SMD芯片在波峰焊或者回流焊的时候，本体周边要预留工艺夹持边，建模的时候把本体轮廓、引脚轮廓、禁布区轮廓分层做出来，结构工程师和PCB工程师协同的时候，就能直接用这个模型划定元件的禁布范围，避免后期改板。很多新手建模的时候容易把引脚的宽度做厚，实际PSOJ封装的引脚厚度只有0.2mm左右，要是建厚了，相邻引脚之间的安全间隙就会算错，做安规间距检查的时候就会出现误报。另外，芯片本体的顶面一般会有丝印标识区域，建模的时候把这个平面做出来，后期做整机丝印标注、生产溯源标识定位的时候也能直接复用，不用再重新找基准面。

　　从工程实用性来说，这类标准封装的三维模型，核心价值就是还原真实零件的所有装配相关尺寸，不需要多余的细节渲染，只要每个和装配、工艺、仿真相关的尺寸都和实际物料一致，就能帮设计团队减少很多后期的试错成本。毕竟电子设备的结构设计，很多问题都出在这类小元件的尺寸偏差上，一个引脚的高度差0.1mm，可能就会导致整批板卡贴装后出现虚焊，返修成本远高于建模阶段多花的那点核对尺寸的时间。做这类模型的时候，还要注意引脚的末端位置，1.27mm节距的28脚封装，两侧各14个引脚，引脚中心距的累计公差也要控制好，要是第一个引脚到最后一个引脚的总长度尺寸错了，对应的焊盘位置就会偏移，直接导致贴装失败。
