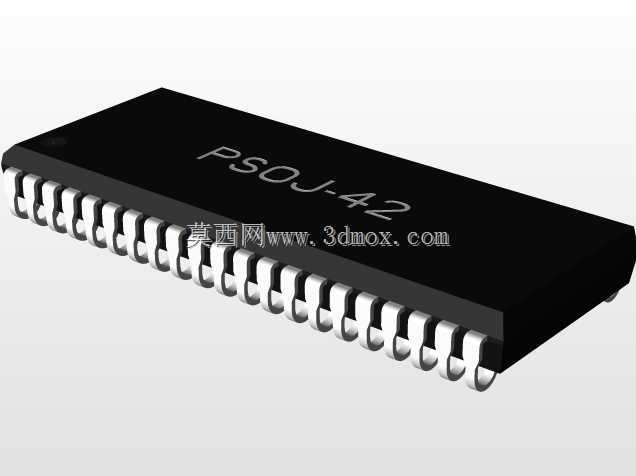

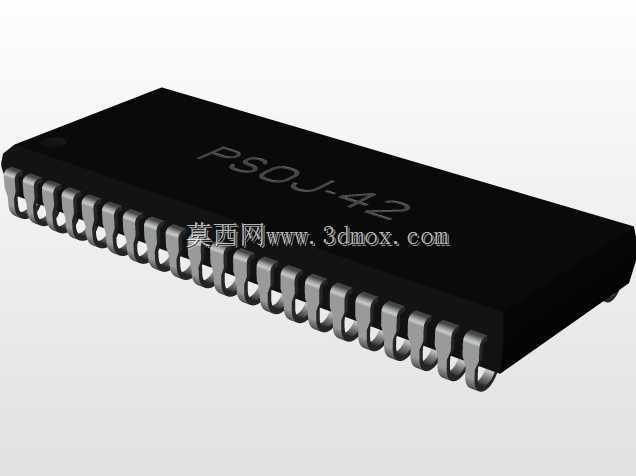

PSOJ42引脚SMD贴片芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，SMD封装芯片的三维模型是结构干涉检查、装配仿真验证不可或缺的基础要素，这款PSOJ42引脚的贴片芯片模型，完全贴合实际量产器件的物理特征，能直接导入各类三维布局场景完成板级空间校核。不同于插件类封装器件，PSOJ系列贴片芯片采用翼形引脚排布设计，所有引脚从封装本体两侧向外延伸后向下弯折，焊接端与PCB焊盘完全贴合，建模过程中严格还原了引脚的弯折弧度、引脚厚度以及引脚间的间隙尺寸，避免仿真装配时出现引脚与焊盘错位、引脚与周边贴片元件干涉的问题。从实际应用场景来看，这类42引脚的PSOJ封装芯片常被用于电源管理模块、信号转换电路、小型驱动控制电路中，

　　板卡布局时往往需要在芯片周边预留电容、电阻等被动元件的贴装空间，同时还要考虑芯片本体高度与上层壳体、散热结构的安全距离，精准的三维模型能让结构工程师在设计阶段就完成空间预留，不需要等到打样阶段才发现装配冲突，大幅缩短板卡开发的迭代周期。设计这款模型时，首先以实际量产的PSOJ42芯片实物测绘数据为基础，封装本体的长宽尺寸严格控制在27.56mm、10.16mm的边界内，本体厚度按照常规塑封芯片的标准尺寸设定，表面的丝印标识位置与实物保持一致，方便装配时识别器件方向。引脚部分的节距严格按照1.27mm的标准间距排布，每一个引脚的截面尺寸、弯折角度、焊接面的平面度都做了还原，确保在做焊盘对齐仿真、钢网开孔匹配验证时，

　　模型数据能和实际生产工艺要求匹配。考虑到SMT贴片生产环节的仿真需求，模型还还原了芯片本体的边角倒角、引脚表面的金属质感特征，在做贴片吸嘴吸附仿真、视觉定位校验时，模型的外形轮廓能和设备视觉识别的特征点完全对应，不会出现仿真数据和实际生产偏差过大的问题。很多工程师在做板卡三维布局时，容易忽略芯片引脚的实际突出长度，往往只按照本体尺寸预留空间，实际生产时就会出现引脚和周边元件距离过近，导致焊接连锡、绝缘距离不足的问题，这款模型将引脚向外延伸的长度、向下弯折的高度都做了精准还原，布局时可以直接测量引脚边缘到周边元件的距离，确保满足安规距离和焊接工艺要求。另外在散热结构匹配设计上，这类塑封贴片芯片的顶部如果需要贴装导热垫、散热片，

　　模型的本体顶面平面度、本体高度数据可以直接作为散热结构设计的输入参数，不需要额外反复测量实物尺寸，就能保证导热垫的压缩量在合理范围内，既不会因为间隙过大导致导热效果差，也不会因为压缩量过大压损芯片本体。对于做整机结构设计的工程师来说，板卡上芯片的实际高度是内部空间校核的关键数据，尤其是在紧凑型设备、便携式电子产品的内部结构设计中，每一寸空间都需要精准分配，芯片本体过高会顶到上层壳体，引脚高度不足则会导致焊接时虚焊，这款模型的所有尺寸边界都和实物一致，导入整机装配体后就能直接完成空间干涉检查，不需要额外调整尺寸参数。在做PCB封装库的三维匹配时，这款模型可以直接关联到对应的PCB封装，在三维PCB视图中直观呈现芯片的实际安装状态，方便布线时考虑引脚出线方向、周边走线的安全距离，同时也能在设计评审阶段直观展示板卡的整体布局效果，提前发现布局不合理的问题。不同于简化的芯片示意模型，这款模型没有做过度的特征省略，哪怕是引脚根部和塑封本体连接的过渡圆角、塑封本体表面的轻微脱模斜度都做了还原，在做高精度装配仿真、跌落测试仿真时，模型的质量属性、接触特征都能更贴近实物状态，让仿真结果更具参考价值。
