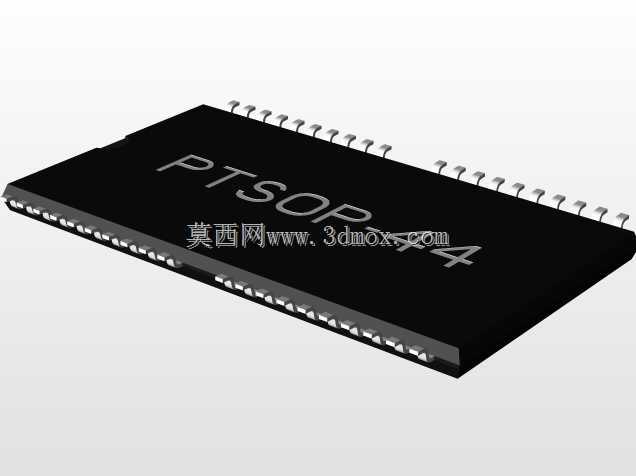

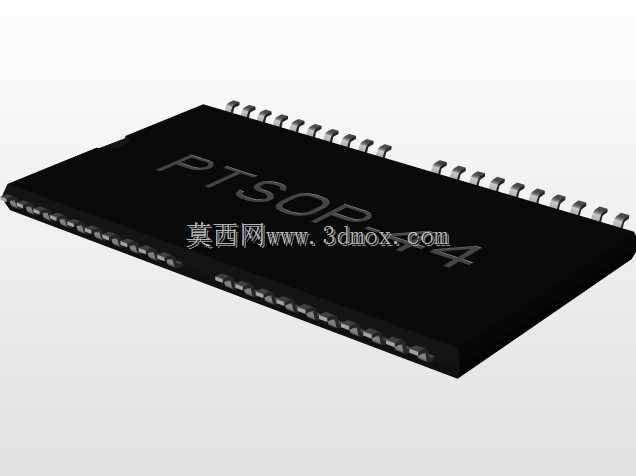

PTSOP-II反向40针SMD芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局工作中，表贴封装元件的三维建模准确性直接决定了后期SMT钢网开制、器件干涉检查、装配公差校核的可靠性，这款PTSOP-II反向引脚的SMD芯片封装模型，正是针对高密度板卡设计场景搭建的精准结构参考。很多刚接触板级结构设计的工程师容易忽略反向引脚封装的引脚排布差异，常规PTSOP封装的引脚起始位从器件正面左下角开始排序，而反向40针的版本将引脚排序逻辑做了镜像调整，一旦建模时引脚顺序出错，后续PCB封装对应错误会直接导致整板焊接后功能失效，甚至出现电源引脚反接烧毁芯片的严重问题，这款模型在搭建时完全还原了反向排布的引脚位置关系，每一个引脚的伸出长度、弯折弧度、

　　焊盘对应位置都和实际量产器件保持一致，能直接导入PCB结构设计软件做干涉校验。从实际安装边界来看，这款器件本体长度控制在18.81mm，宽度为10.16mm，引脚螺距设定为0.8mm，属于典型的中小容量存储类芯片、接口转换芯片常用的封装尺寸，在做板卡布局时，需要在器件本体周边预留至少0.5mm的工艺避让空间，一方面满足SMT贴片机的吸嘴取件行程要求，另一方面也给后期返修时的热风枪操作留出足够操作空间，避免加热时波及周边相邻的阻容元件。不少工程师在做三维布局时习惯直接调用软件自带的通用封装模型，这类通用模型往往只做了本体的方块示意，没有还原引脚的实际弯折形态和厚度，在做板卡堆叠设计时，比如板卡上下层间距较小、

　　或者器件正下方布置有其他贴片元件时，很容易出现引脚和下层元件的干涉误判，要么预留了过大的空间浪费板卡面积，要么实际装配时出现引脚顶碰下层元件的问题。这款模型还原了引脚从本体侧面伸出后的向下弯折角度，引脚末端的焊盘接触平面和器件本体底面的高度差完全符合JEDEC封装标准，在做板卡堆叠高度校核时，可以直接读取器件的最大占用高度，不需要再额外叠加公差余量。从设计思路上，这款模型没有做多余的外观细节刻画，所有结构特征都围绕工程设计的实际需求搭建：本体侧面的引脚排布做了等距阵列，每个引脚的宽度、厚度都和实际量产器件一致，本体上的标识区域做了平面示意，方便工程师在三维装配体中快速识别器件方向，避免装配时出现器件贴反的问题。

　　在工业控制类板卡的设计场景中，这类PTSOP封装的芯片经常布置在板卡的边缘位置，靠近对外接口的区域，这时候就需要校核器件和连接器外壳、钣金机箱侧壁的间隙，用这款精准的三维模型做装配检查，可以直接测量器件本体到周边结构件的最小间隙，确保满足安规距离和装配操作空间的要求。另外在做SMT工装夹具设计时，比如定制贴片定位治具、回流焊载板，这款模型的外形尺寸可以直接作为治具开槽的参考依据，不需要再反复核对器件手册的二维尺寸，减少二维转三维时的尺寸换算错误。很多车载电子模块的工作环境温度波动范围大，器件在高低温环境下会出现一定的形变，模型还原的引脚柔性长度可以帮助工程师评估引脚的应力吸收能力，在布局时合理安排器件的摆放方向，让引脚的长度方向和PCB形变方向保持一致，降低温度循环过程中引脚断裂的风险。不同于很多只做外观展示的芯片模型，这款结构完全面向工程设计的实际流程搭建，不管是前期的板卡布局规划、中期的装配干涉检查，还是后期的工装夹具设计、生产工艺校核，都能提供准确的结构参考，避免因为封装模型尺寸偏差导致的生产返工问题。
