LCD模块与PCB连接用矩形安装垫片

　　在带液晶显示的工业控制终端、嵌入式人机交互设备、小型检测仪器的结构组装环节，LCD模块与主控PCB之间的间隔固定一直是容易被忽略却直接影响整机可靠性的细节点，很多初入行的结构工程师在做堆叠设计时，要么直接让LCD屏背面贴紧PCB，导致板上凸起的电容、接插件顶伤屏体背光层，要么随意选用通用柱状铜柱做支撑，没法匹配LCD模组的整圈安装边，装配后屏体受力不均长期使用出现漏光、显示偏色的问题，这款矩形框型垫片就是针对这类安装痛点设计的专用间隔固定件。

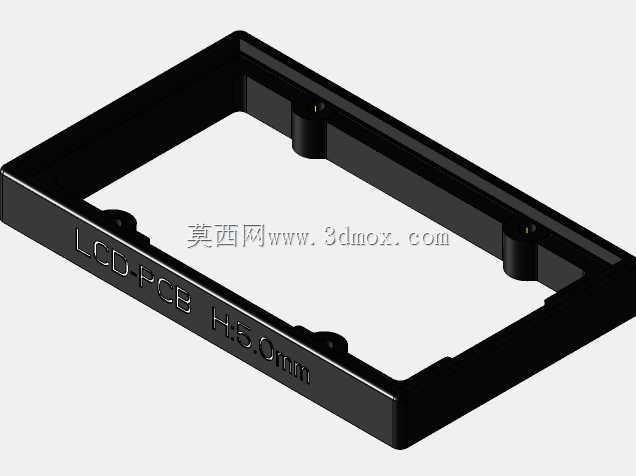

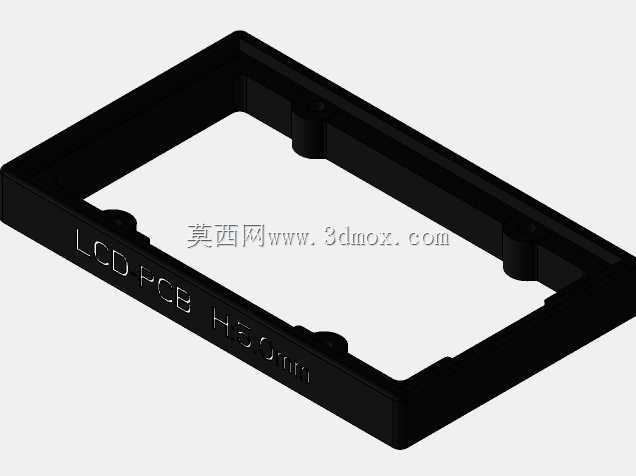

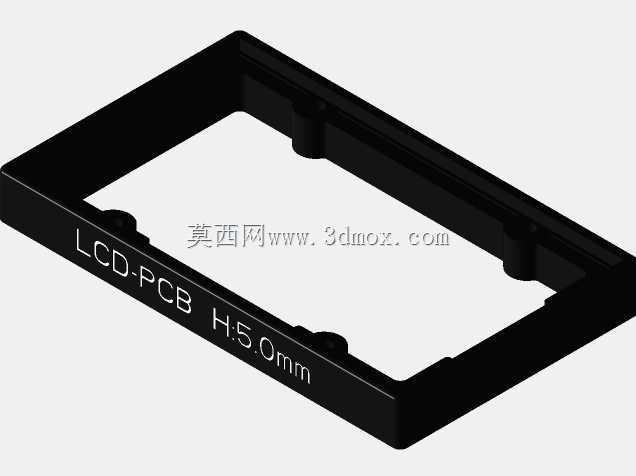

　　从实际装配逻辑来看，这款垫片采用整圈闭环矩形框结构，而非零散的单个支撑柱，核心设计思路是匹配LCD模组的金属安装边框，让屏体的安装受力均匀分布在整圈支撑边上，避免单点锁紧造成的屏体翘曲。垫片整体内圈做了足够的避空空间，不会遮挡PCB上的布线区域，也不会和板载的接插件、贴片元件产生干涉，框体上预留的几个定位凸柱位置，刚好对应LCD模组安装边的定位孔以及PCB上的对应安装孔，装配时可以先把垫片卡到PCB的对应位置做预定位，再扣上LCD模组拧上固定螺丝，整个过程不需要额外治具辅助定位，能大幅提升产线装配的效率，也能避免人工对位偏差造成的螺丝滑牙、屏体刮伤问题。

　　尺寸边界上，这款垫片的长度方向尺寸为59.7mm，宽度方向为36mm，整体框体高度为6.6mm，装配后能在LCD模块与PCB之间形成5mm的均匀间隔空间，这个间隔距离刚好满足多数工业级LCD模组的背面散热需求，同时给PCB上高度在4mm以内的贴片元件预留了足够的安全距离，不会出现元件顶触屏体的问题。框体的壁厚做了均匀化设计，既保证了足够的支撑强度，在螺丝锁紧时不会出现形变塌陷，也不会因为壁厚过大占用过多的板内空间，框体边缘做了小尺寸的倒角处理，装配时不会刮伤LCD的FPC排线，也能避免工人操作时被锐边划伤。

　　在实际应用场景中，这类垫片多用于工业手持终端、小型设备操作面板、嵌入式检测单元的显示模块安装，相比传统的铜柱加泡棉的组合固定方式，这种一体化框型垫片的装配工序更少，不需要在PCB上焊接多个铜柱，也不需要额外粘贴缓冲泡棉，单件的装配时间能缩短近三分之二，同时整圈支撑的结构抗振性能更好，在有一定振动的工业设备上使用时，不会因为长期振动出现螺丝松动、屏体移位的问题。垫片上蚀刻的标识内容也能在装配时起到防错作用，工人可以通过标识快速判断垫片的安装方向，避免装反导致的定位孔错位问题。

　　从结构设计的细节考量，这款垫片的安装柱高度做了精准控制，锁紧螺丝后，垫片的上下表面能分别和LCD边框、PCB表面完全贴合，不会出现局部间隙，也就避免了灰尘从间隙进入屏体背面造成显示污点的问题，框体的内圈边缘和LCD显示区域的边缘预留了足够的安全距离，不会遮挡显示有效区域，也不会在屏幕可视范围内形成黑边影响显示效果。对于做小型显示类设备结构设计的工程师来说，这类标准化的专用垫片可以直接套用在对应尺寸的LCD模组安装设计中，不需要重新设计支撑结构，能有效缩短结构开发周期，也能减少定制非标支撑件带来的开模成本提升问题。
