PQFP56引脚贴片封装芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的表贴集成电路载体，这类封装凭借引脚排布规整、焊接兼容性强、散热表现均衡的特点，被广泛应用在主控芯片、接口转换芯片、逻辑驱动芯片的承载场景中。做板级结构设计时，很多工程师容易忽略芯片实体模型的精度，直接调用简化的方块模型代替，等到做PCB装配干涉检查、工装治具设计、焊接钢网开制的时候，就会出现尺寸偏差导致的装配卡滞、引脚对位偏移、治具压接错位等问题，直接影响打样验证的进度。

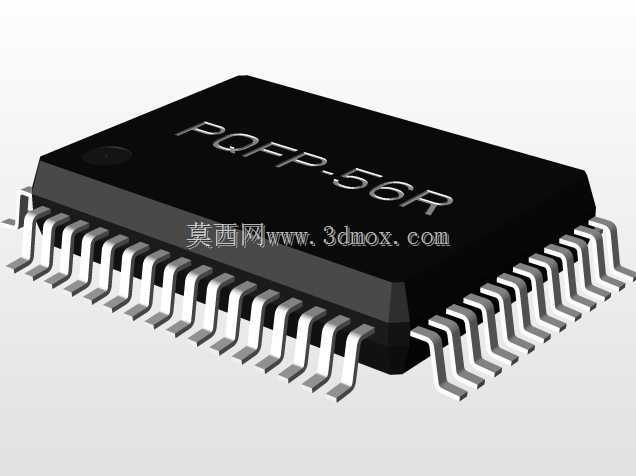

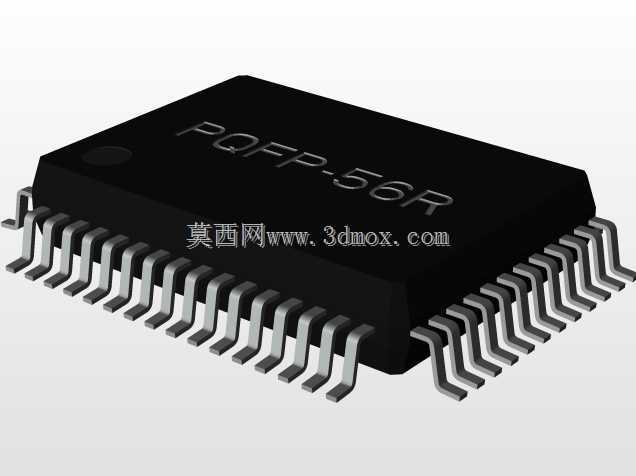

　　这款PQFP56R封装的实体模型，完全按照实际量产的塑封贴片芯片尺寸构建，本体宽度为14mm，引脚间距为0.8mm，共计56个翼型引脚分布在封装本体的四个侧边，每个引脚的弯折弧度、伸出长度、引脚厚度都按照实际冲压成型的引脚形态还原，没有做过度的简化处理。在建模过程中，首先确定了塑封本体的基准平面，以芯片第一引脚的标识凹点作为定位基准，依次排布四个侧边的引脚，每个引脚的焊接端与PCB焊盘的接触平面做了共面处理，保证模型导入PCB装配环境后，可以直接和封装库的焊盘位置精准匹配，不需要额外调整坐标偏移。

　　从实际应用的角度看，这类精细的芯片三维模型，首先可以用于PCB设计阶段的3D装配校验，检查芯片周边的电容、电阻、接插件等元器件是否和芯片本体存在高度干涉，尤其是在板卡空间紧凑的便携设备设计中，芯片上方的屏蔽罩内壁距离芯片本体的安全间隙通常只有0.3到0.5mm，如果模型尺寸不准，很容易出现屏蔽罩装配后压到芯片本体的问题。其次，在做波峰焊、回流焊的工装载板设计时，精准的芯片外形和引脚位置，可以帮助设计人员确定载板上的避让槽尺寸，避免载板支撑位顶到芯片引脚导致焊接虚焊。另外，在做芯片散热仿真的时候，还原塑封本体的实际厚度和引脚的金属导热路径，也能让仿真结果更贴近实际工作状态，避免因为模型简化导致的散热评估偏差。

　　设计这类封装模型的时候，需要特别注意几个安装边界的尺寸：首先是引脚最外侧的总宽度，这个尺寸决定了PCB上芯片占位的横向边界，直接影响周边元器件的布局安全距离；其次是引脚底部到塑封本体底部的高度差，也就是贴片后芯片本体和PCB表面的间隙，这个间隙会影响底部 underfill 填充工艺的参数设定，间隙过小会导致填充胶流动不畅，间隙过大则会降低焊接后的结构强度；还有第一引脚的标识位置，必须和实际芯片的丝印标识位置对应，避免在装配校验的时候出现引脚方向判断错误。很多新手建模的时候会把翼型引脚的弯折角度做的过于生硬，忽略了实际引脚冲压成型后的圆弧过渡，这种模型导入装配环境后，会误判引脚和周边焊盘、走线的安全距离，实际生产中引脚的圆弧过渡部分是不会接触PCB表面的，如果模型把这部分做的过低，就会导致设计时预留的安全距离过大，浪费板卡的布局空间。

　　在板级可制造性设计流程中，精准的元器件三维模型是DFM分析的基础，尤其是引脚间距在1mm以下的细间距表贴封装，对装配精度的要求更高，任何一点尺寸偏差都可能导致焊接良率下降。这款模型的塑封本体边角做了符合实际注塑工艺的微小倒角，没有采用尖锐的直角结构，还原了塑封芯片脱模后的真实外形，在做整机内部结构的限位设计时，这种细节的还原可以避免出现限位筋和芯片边角干涉的问题。另外，引脚的金属部分和塑封本体的接合位置也做了贴合实际的结构处理，没有出现引脚嵌入塑封本体或者和本体存在缝隙的建模错误，保证模型在做结构剖切分析、应力仿真的时候，能够得到更贴近真实情况的结果。对于经常做高密度板卡设计的结构工程师来说，这类经过尺寸校验的封装模型，可以大幅减少反复核对元器件规格书的时间，提升布局设计的效率，同时降低打样阶段出现装配问题的概率。
