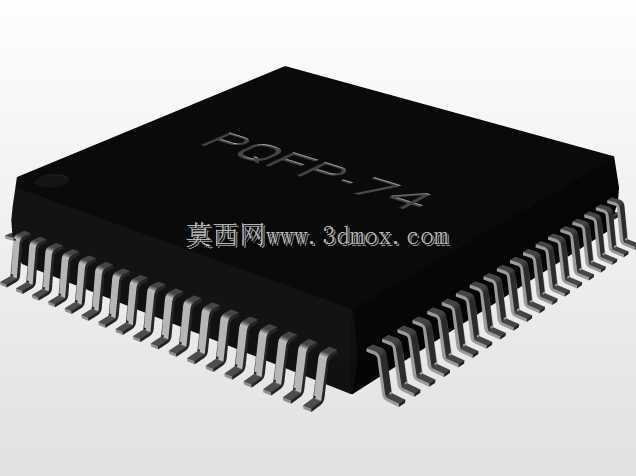

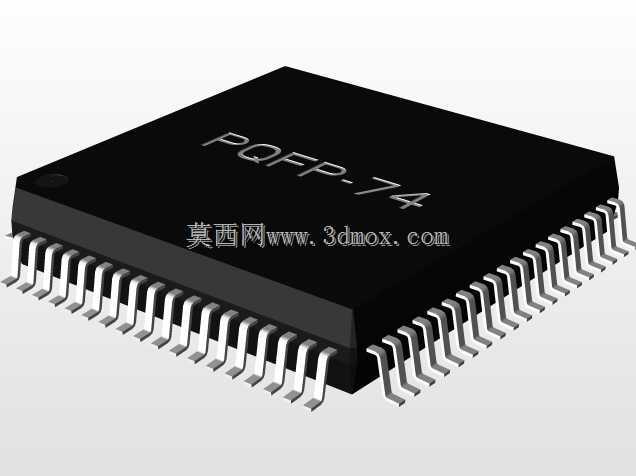

74引脚1mm间距SMD封装PQFP芯片结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类集成电路的封装三维数模是结构干涉校验、焊盘适配设计、钢网开孔验证的核心参考依据，这款PQFP封装芯片的三维结构，完全贴合量产SMD元件的实际尺寸公差要求，可直接导入PCB结构设计软件完成装配间隙校验。从实际产线应用场景来看，这类74引脚的PQFP封装器件，常被用于主控MCU、接口转换芯片、信号处理ASIC的载体，在波峰焊、回流焊的SMT生产流程中，引脚共面度、本体与周边元件的安全间距、散热焊盘的预留尺寸，都需要依托精准的三维模型完成前期校核，避免出现贴装干涉、引脚虚焊、本体与散热片冲突等生产问题。

　　设计这款三维结构时，首先锚定了20mm×20mm的本体外形边界，引脚间距严格控制在1mm的标准值，每一侧的引脚排布完全遵循JEDEC封装规范，引脚的弯折角度、伸出本体的长度、引脚末端的焊盘接触段长度，都按照量产器件的实测值做了还原，没有做简化处理——很多工程师在做板卡结构设计时，容易忽略引脚根部的注塑圆角、本体顶面的丝印区域凹陷、引脚表面的镀层厚度带来的尺寸偏差，这些细节在该模型中都做了对应体现，能避免后期打样时出现尺寸匹配误差。

　　从安装边界维度看，该模型明确标注了元件的最大外形轮廓，包括引脚向外伸出的最大尺寸、本体底部到PCB板面的贴装高度、引脚焊接后在焊盘上的占用宽度，结构工程师在做PCB布局时，可以直接用这个模型做元件间距校验：比如相邻贴片电容、电阻与该芯片的安全间隙要满足0.5mm以上的产线贴装要求，芯片上方的散热片安装空间要预留至少3mm的高度余量，芯片周边的过孔、丝印线不能侵入引脚焊盘的禁布区域。

　　不同于很多简化的封装模型只做方块加引脚的示意，这个结构还原了PQFP封装的实际细节：本体采用黑色环氧塑封的实体结构，边缘的注塑脱模斜度做了1°的还原，引脚采用鸥翼型弯折结构，弯折处的圆角半径、引脚的厚度、引脚之间的间隙都和实际器件一致，甚至本体顶面的标识区域的轻微凹陷也做了体现，在做整机结构的透明外壳干涉检查、产品内部EMI屏蔽罩的尺寸设计时，这些细节能直接反映真实的装配空间占用，不会出现模型尺寸偏小导致的后期装配冲突。

　　在工业控制板卡的设计场景中，这类多引脚PQFP芯片往往是板上的核心器件，周边会配套布置去耦电容、晶振、接口排针等元件，依托精准的三维模型，工程师可以在设计阶段就完成虚拟装配，检查芯片与周边元件的高度差是否满足三防漆涂覆、自动光学检测的设备空间要求，检查芯片本体是否会挡住周边测试点的探针接触路径，这些校验工作如果等到PCB打样后再做，会带来极高的改板成本和周期延误。另外，在做SMT产线的吸嘴选型、贴装程序编写时，精准的本体外形尺寸也能给工艺工程师提供参考，确认吸嘴吸附的中心位置、贴装时的下压行程参数，避免出现贴装偏移、元件压损的问题。

　　从功能特性的还原角度，这个模型没有做不必要的结构简化，所有和装配、干涉检查相关的尺寸都严格对标量产器件，既不会因为过度简化导致设计校验失效，也不会因为冗余的细节导致模型文件过大影响装配效率，完全适配结构设计、PCB布局、产线工艺规划等多个环节的使用需求。
