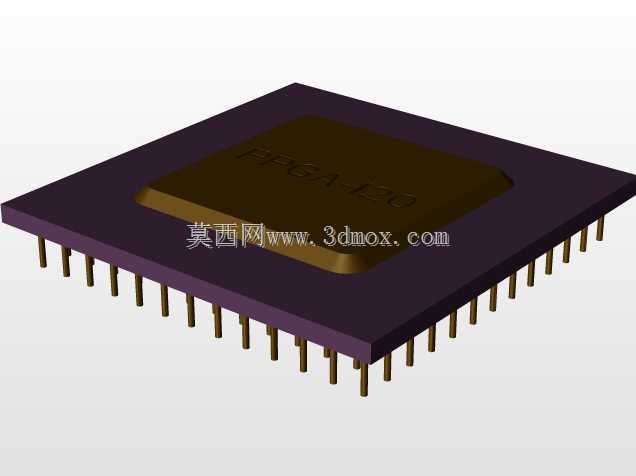

120引脚塑封针栅阵列芯片三维结构

　　在工业控制板卡、嵌入式计算设备、老式通讯交换主板的PCB布局设计环节，这类120引脚的塑封针栅阵列封装芯片，是不少早期可编程逻辑器件、专用信号处理芯片的标准封装形式，做结构设计时如果忽略了这类插装芯片的实体尺寸边界，很容易在后期装配时出现引脚对位偏差、芯片本体和周边电容电阻干涉、焊装后引脚过波峰焊时出现虚焊连锡的问题。做这款模型的结构还原时，最先要敲定的是引脚的节距参数，2.54mm的标准针距是这类通孔插装芯片的通用规范，所有引脚的中心坐标必须严格对齐这个节距网格，单根引脚的直径、伸出塑封本体的长度、引脚末端的倒角细节都要和实际量产的器件保持一致，不然导出的STEP模型导入PCB设计软件做干涉检查时，

　　会出现引脚和过孔尺寸不匹配的误报。芯片本体的长宽尺寸控制在34.42mm见方，这个尺寸边界是选型时必须优先确认的安装参数，不少工程师做板卡布局时习惯只看引脚排布范围，忽略芯片本体塑封部分的实际外轮廓，最后导致板上预留的芯片安装位和周边的散热片、固定螺柱、接插件出现空间冲突，尤其是在多板堆叠的插卡式设备里，芯片的高度方向尺寸也会直接影响板卡之间的装配间隙，这款模型里塑封本体的凸起核心区域高度、引脚根部的塑封封边厚度都做了1:1的还原，能直接导入装配体做静态间隙校验。从实际应用场景来看，这类THT通孔插装的PPGA封装芯片，相比表贴封装的器件，焊装后的机械连接强度更高，在存在持续振动的工业设备、车载嵌入式设备里，

　　抗引脚疲劳断裂的表现更好，不过对应的PCB设计时需要在板上预留对应数量的金属化过孔，过孔的焊盘环宽、阻焊开窗尺寸也要和引脚直径匹配，模型里的每根引脚都做了独立的实体建模，能直接用来提取引脚的位置坐标，给PCB封装库的制作提供尺寸参考，不用再对着 datasheet 上的二维尺寸图逐个换算坐标。设计这类芯片三维模型的时候，没有做多余的简化处理，塑封本体表面的标识区域做了平整化处理，既保留了实体的外轮廓特征，又不会因为过多的细节曲面导致模型文件过大，影响大装配体的旋转、剖切操作流畅度，引脚部分做了等直径的圆柱建模，末端的微小锥度也做了还原，完全匹配实际生产中插装工序的引脚导向需求，能直接用来模拟自动插装机的供料、插装动作过程，

　　做产线虚拟调试的时候也能直接调用。不少刚接触结构设计的工程师做电子元器件建模时，容易把引脚的长度做的过长或者过短，实际上这类插装芯片的引脚伸出PCB背面的长度有明确的工艺要求，过短会导致焊锡无法充分包裹引脚形成可靠焊点，过长则会在过波峰焊时挂锡过多，甚至和背面的走线、其他表贴元件形成短路，这款模型里的引脚长度完全按照实际器件的出厂尺寸做了还原，在做焊装工艺模拟的时候，可以直接用来校验引脚伸出长度是否符合工艺规范。另外芯片本体四个角的微小倒角、塑封部分的拔模斜度这些容易被忽略的细节，模型里也做了对应的还原，不要觉得这些细节不影响整体尺寸，在做高密度布局的板卡设计时，芯片角部和周边元件的间隙往往只有零点几毫米，倒角的尺寸偏差就可能导致实际装配时出现硬干涉。这类针栅阵列封装的芯片，引脚是均匀分布在塑封本体的整个底部区域，和只在两侧排布引脚的SOP、DIP封装不同，中间区域的引脚往往是电源、接地引脚，对应的PCB过孔往往需要连接大面积的铜皮做散热，建模时严格对齐引脚坐标，也能给后期的热仿真建模提供准确的热源位置参考，不用再重新对齐芯片的安装坐标系。
