PTSOP-II反向34针SMD贴片芯片封装结构

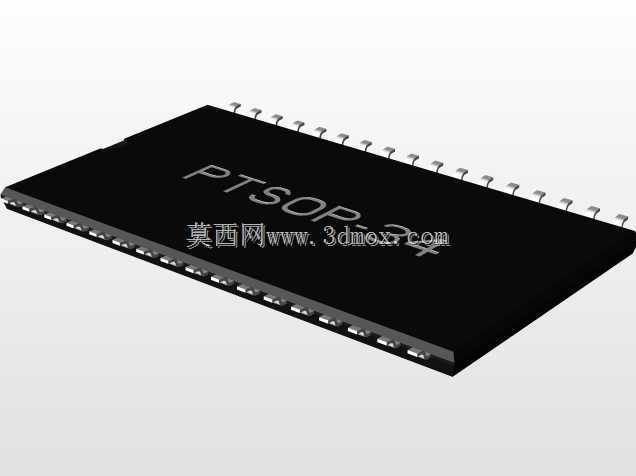

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，表面贴装器件的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，PTSOP-II封装的反向引脚芯片正是适配中密度IO需求的常用器件类型。这款34针反向贴片封装的器件，引脚采用1.27mm标准节距设计，本体长度控制在22.66mm、宽度为12.7mm，属于薄型小尺寸封装的衍生规格，相比传统TSOP封装，反向引脚的排布方式能够适配特定布线走向的PCB布局，减少板层走线的过孔数量，降低信号传输路径的阻抗不连续风险，尤其适合对布线空间有严格限制的便携类电子产品主板设计。

　　从实际生产应用场景来看，这类封装器件主要适配回流焊工艺，引脚共面度公差控制在0.1mm以内，能够适配常规锡膏印刷的钢网开口设计，无需定制特殊治具即可完成SMT产线的批量贴装，在工业控制模块、存储扩展板、小型通讯模组的设计中，这类封装的芯片既能够提供足够的引脚数量连接外围电路，又不会占用过多的板上投影面积，平衡了IO扩展性与空间利用率的需求。在结构设计层面，封装本体采用黑色环氧塑封材质，引脚为镀锡铜合金材质，既保证了芯片内部晶圆的机械防护与水汽阻隔能力，又能确保焊接过程中引脚与焊盘的浸润性良好，减少虚焊、立碑等SMT常见不良。

　　建模过程中需要严格把控引脚的成型角度与伸出长度，反向引脚的弯折方向与常规PTSOP封装相反，引脚从封装本体侧面引出后向下弯折，贴装后引脚末端与PCB焊盘完全贴合，建模时需要还原引脚的微小倒角与塑封本体的边角过渡，避免出现尖锐直角导致的应力集中问题，同时要准确标注封装的安装边界，包括本体的最大外形尺寸、引脚外侧的最大跨度、引脚内侧的最小间距，为PCB设计阶段的封装库制作提供精准的尺寸参考，避免出现封装尺寸偏差导致的贴装干涉问题。

　　在设备选型匹配层面，这类封装的芯片能够适配常规的SMT贴片机吸嘴规格，本体上表面平整无凸起，可直接采用真空吸嘴拾取，无需定制特殊吸嘴，适配的回流焊温度曲线与常规SMD器件一致，无需单独设置温区参数，能够与其他0603、0805等表贴器件一同完成回流焊接，减少产线的工艺调整成本。从长期可靠性角度出发，该封装的引脚排布在本体两侧，散热路径可通过引脚传导至PCB焊盘，配合板上的铺铜设计即可满足常规功耗芯片的散热需求，无需额外加装散热片，进一步压缩了板上空间占用。

　　在三维建模的细节处理上，需要还原塑封本体表面的丝印区域位置，虽然具体丝印内容随芯片型号变化，但丝印区域的凹陷深度、边角弧度需要符合实际封装的工艺特征，引脚的表面粗糙度设置要匹配镀锡工艺的实际质感，避免过度光滑导致的渲染失真，同时要准确还原引脚与塑封本体的结合位置，不能出现引脚嵌入本体或者间隙过大的问题，确保模型导入PCB设计软件后能够准确进行3D干涉检查，验证器件与周边结构件、接插件的空间距离是否满足安规与装配要求。

　　对于硬件结构工程师而言，准确的封装三维模型能够在设计阶段提前发现装配干涉问题，比如板卡安装到外壳内时，芯片本体与壳体加强筋的距离是否足够，芯片上方是否有其他结构件压接的风险，这类细节如果在设计阶段没有通过三维模型验证，等到试产阶段再发现问题，就需要修改PCB或者外壳模具，造成项目周期延误与成本浪费。这款PTSOP-II反向34针贴片芯片的模型，严格按照实际封装的尺寸公差进行建模，所有安装边界尺寸都符合行业通用的封装规范，能够直接导入各类ECAD与MCAD软件进行协同设计，为硬件开发与结构设计的跨部门协同提供准确的数字模型支撑，减少设计迭代过程中的沟通成本与出错概率。
