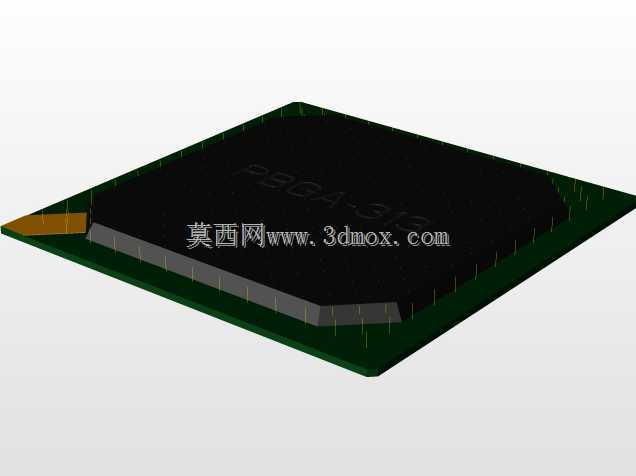

PBGA313球表面贴装芯片三维结构

　　在消费电子、工业控制板卡、通讯设备主板的PCB布局设计环节，BGA类封装芯片的三维模型是结构干涉检查、焊盘设计匹配、贴片工艺仿真的核心参考要素，这款313球的PBGA封装元件，主要面向高密度布线的电路板应用场景，适配需要多引脚互联、高频信号传输的主控、存储类芯片的封装选型参考。做板级结构设计时，很多工程师容易忽略BGA元件的实体高度与周边元件的安全距离，尤其是在紧凑型设备的主板堆叠设计中，芯片的外形轮廓、边角弧度、底部焊球的排布范围，直接决定了贴片时的吸嘴取料定位精度、回流焊过程中的元件自校准效果，以及后期维修时热风枪操作的预留空间。这款PBGA元件采用1.27mm的焊球节距设计，这个节距属于常规密度BGA的通用参数，相比0.

　　8mm及以下的细间距BGA，对PCB制板的精度要求、贴片工艺的容错率更友好，适合工业级板卡的批量生产场景，能有效降低焊接不良率。元件本体长宽均为35mm，属于中尺寸的BGA封装范畴，在布局时需要注意，本体投影范围外要预留至少3mm的工艺操作边，避免贴片时吸嘴与周边已贴装的电容、电阻、接插件产生干涉；同时本体的厚度参数要匹配结构外壳的内部净空，尤其是在薄型化的终端设备中，芯片表面到外壳内壁的距离要满足安规与散热要求，必要时还要预留导热垫的安装空间。从设计逻辑上看，这款PBGA模型还原了实际塑封体的边角倒角特征，没有做尖锐直角的简化处理，这一点对热仿真分析很重要——实际生产中塑封体的边角圆角会影响周边空气的对流路径，

　　简化成直角会导致热场模拟结果出现偏差。底部焊球的排布严格遵循1.27mm节距的网格阵列规则，313个焊球的位置完全对应实际封装的引脚定义区域，做PCB封装库设计时可以直接参考模型的焊球坐标，避免手动输入坐标出现的偏移错误，减少后期打样出现的焊盘不匹配问题。在SMT贴片生产线的工艺仿真中，这个模型可以导入贴片机的离线编程软件，模拟吸嘴吸附在芯片中心区域的受力情况，确认塑封体表面的平整区域是否满足吸嘴的吸附尺寸要求，避免因为吸附位置偏移导致的贴片抛料问题。另外在做板级的抗振动、抗冲击仿真时，芯片的实体质量分布、塑封体与PCB的连接方式（通过焊球实现的刚性连接）也需要准确的三维模型作为输入，简化的方块模型无法准确还原焊球阵列的应力分布，

　　容易导致仿真结果偏离实际测试值。很多刚接触板级结构设计的工程师，在选型BGA元件时往往只关注引脚数量、电气参数，忽略封装的机械尺寸细节，比如塑封体的边缘到最外侧焊球的距离，这个参数直接决定了焊盘扇出时的过孔位置，如果过孔太靠近塑封体边缘，回流焊时过孔位置的应力集中可能导致焊球开裂，尤其是在温度循环测试中，这种失效模式的占比很高。这款模型准确还原了塑封体边缘与焊球阵列的相对位置，能帮助工程师在布局阶段就规避这类工艺风险。另外，在做整机的电磁屏蔽设计时，BGA芯片的高度、表面轮廓是屏蔽罩腔体设计的关键依据，屏蔽罩内壁到芯片表面的距离要满足阻抗匹配要求，同时要避免屏蔽罩压碰芯片表面导致的元件损坏，准确的三维模型能让屏蔽罩的成型模具一次设计到位，减少反复修模的成本。从实际应用的反馈来看，1.27mm节距的PBGA封装在工业控制板卡上的应用非常广泛，这类板卡的使用环境往往存在温度波动大、振动强度高的问题，准确的元件模型能在设计阶段就完成充分的结构验证，缩短产品的开发周期，减少后期试产阶段的设计变更。
