PBGA449球1mm节距SMD封装芯片结构

　　在高速数字电路硬件开发的PCB布局布线环节，BGA类封装器件的三维数模是结构干涉检查、焊盘设计、钢网开孔、装配工艺验证环节不可或缺的参考依据，这款PBGA449封装的三维模型，完全按照实际量产器件的物理尺寸构建，能直接导入主流三维EDA协同环境完成板级结构匹配验证，避免设计阶段因封装尺寸偏差导致的装配干涉、焊接不良等工程问题。

　　从实际应用场景来看，这类449球的PBGA封装多用于中端FPGA、工业级微处理器、高速交换芯片、多通道ADC/DAC转换器件的载体，在工业控制板卡、通信接入设备、医疗检测仪器、车载控制单元的硬件设计中都有广泛应用，这类塑封BGA器件相比同引脚数的QFP封装，具备更小的封装占板面积、更短的信号引出路径、更好的高频电气性能，同时焊球阵列的分布能让器件与PCB的连接应力更均匀，提升整机在振动、温变环境下的长期可靠性。

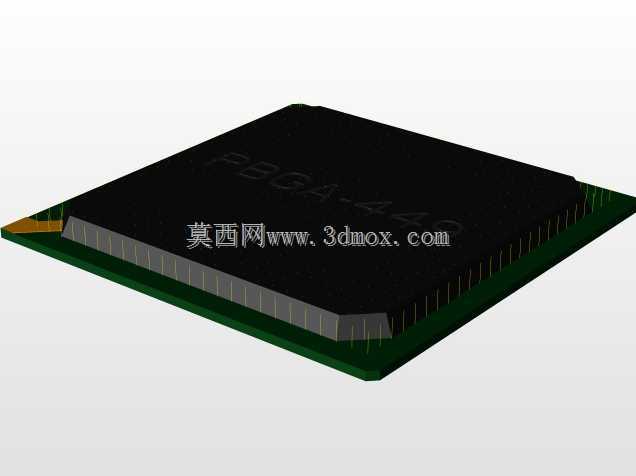

　　这款模型还原的PBGA器件采用1mm的焊球节距，这是工业级BGA器件应用最广泛的节距规格，既不会因为节距过小导致SMT贴装对位精度要求过高、批量焊接良率下降，也不会因为节距过大导致封装尺寸冗余，浪费PCB板上的宝贵布线空间。器件本体外形为正方形，长宽尺寸均为27mm，封装本体的边角做了标准的模塑倒角处理，避免生产转运过程中边角崩裂损伤内部晶圆与键合结构，封装底部的焊球按照标准阵列排布，预留了中心区域的地焊盘与去耦电容安装避让空间，完全符合JEDEC相关封装标准的尺寸要求。

　　从设计思路上看，构建这个模型的时候没有做过度的细节简化，既还原了塑封本体的哑光黑色外观特征、焊球的球形轮廓，也严格控制了模型的曲面数量，不会因为模型过于冗余导致导入PCB装配环境时出现卡顿、运算延迟的问题。模型的安装基准面设置在器件底部与PCB贴合的平面，坐标原点对齐封装的第一引脚标识位置，结构工程师在做板级装配的时候，可以直接通过原点对齐完成器件的快速放置，不需要额外调整坐标基准。

　　在实际工程使用中，这个模型可以用于多个环节的验证：在结构设计阶段，可以用来检查器件与周边散热片、屏蔽罩、结构件、连接器的空间间隙，确认器件上方的预留高度满足塑封BGA的焊接后高度要求，避免出现结构件压碰器件本体导致封装开裂的问题；在SMT工艺设计阶段，可以结合模型的焊球位置、本体尺寸，准确计算钢网的开孔尺寸与位置，确认回流焊炉的轨道宽度、贴片机的吸嘴吸附位置是否匹配该器件的外形；在可制造性检查环节，还可以通过模型模拟器件的贴装路径，确认周边器件的间距是否满足贴装头的动作空间要求，避免出现贴装干涉。

　　需要注意的是，这类塑封PBGA器件在安装时对PCB的平整度有一定要求，焊球的共面度公差通常控制在0.1mm以内，设计对应的PCB焊盘时需要按照NSMD焊盘的规范进行设计，焊盘直径略小于焊球直径，保证回流焊过程中焊球能与焊盘充分浸润，同时避免相邻焊盘之间的焊锡桥接。模型中还原的焊球高度符合1mm节距PBGA的标准尺寸，工程师在做焊膏厚度计算、回流焊温度曲线设置的时候，可以直接参考这个尺寸参数，不需要额外查阅封装手册的外形尺寸章节。

　　另外，这款封装的表面贴装属性决定了它适合采用回流焊工艺进行批量焊接，不适合波峰焊工艺，在做混装PCB的工艺规划时，需要将这类器件安排在SMT工序完成焊接，避免过波峰时高温冲击损伤器件内部的键合结构。模型的本体厚度也按照实际量产器件的尺寸构建，在设计顶部散热方案的时候，可以根据这个厚度计算导热垫的压缩量，保证散热片与器件本体之间的接触压力处于合理范围，既不会因为压力过大导致封装本体变形、焊球开裂，也不会因为压力过小导致热阻过高影响散热效率。
