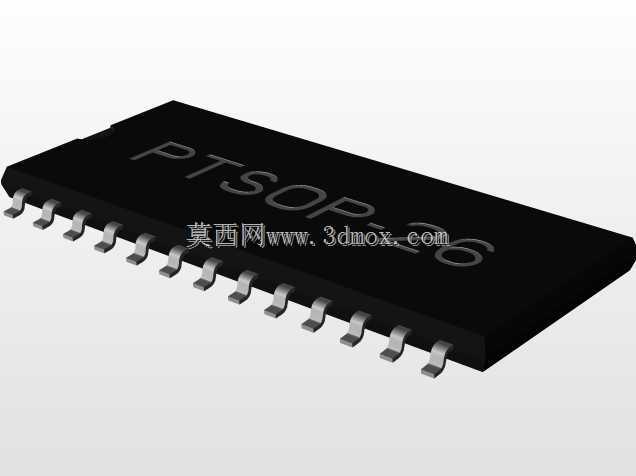

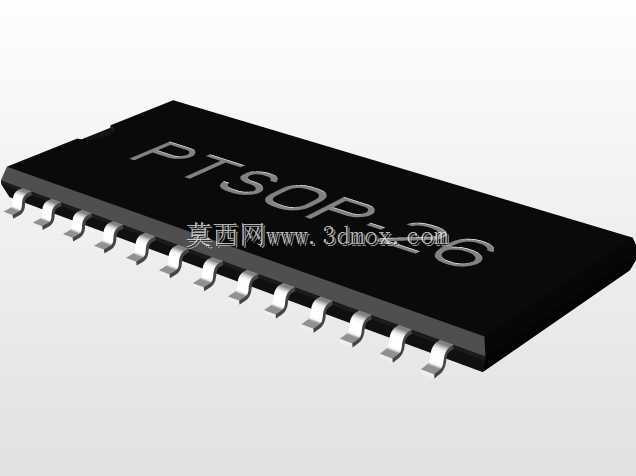

PTSOP-II型26引脚SMD贴片封装芯片结构

　　所以精准的封装三维模型在设计前置阶段的参考价值极高。这款模型还原的PTSOP-II封装属于薄型小尺寸贴片封装的衍生规格，引脚从封装两侧引出呈海鸥翼状，这种引脚形态的优势在于焊接时的应力释放能力更强，相比传统直插封装，贴片安装后的整体高度更低，能适配便携类电子产品对内部堆叠空间的严苛要求，同时26引脚的配置可以满足多数中小规模逻辑芯片、存储芯片、接口转换芯片的引脚引出需求，在工控采集板、路由器主板、消费类小家电控制板上的应用十分普遍。从设计还原的细节来看，模型严格遵循实际量产封装的尺寸边界：引脚中心节距为1.27mm，这个节距是中密度表面贴装封装的常用规格，对应的钢网开孔、贴片吸嘴选型都有成熟的工艺标准，建模时对每一个引脚的弯折弧度、在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的封装建模精度直接决定了后期SMT贴片工序的良率，也影响着整板的信号完整性与空间利用率，这款PTSOP-II封装的26引脚贴片芯片三维结构，就是面向PCB Layout工程师、结构设计人员做板级空间校核、贴片工艺仿真、整机装配干涉检查的精准参考模型。做板卡设计的工程师都清楚，早期很多设计失误都来自封装尺寸的偏差：要么引脚节距标注错误导致钢网开孔错位，要么本体长宽尺寸把控不准，和周边接插件、电容电阻的安全间距不足，要么引脚共面度参数没考虑到，回流焊后出现虚焊、立碑等工艺缺陷，这类问题在批量生产阶段会直接拉高返修成本，甚至导致整批板卡报废，

　　引脚末端的共面度都做了写实还原，能直观呈现引脚和PCB焊盘接触的贴合状态，方便工程师在做装配仿真时提前预判焊接风险；封装本体长度为17.54mm、宽度为7.62mm，这个尺寸参数可以直接导入PCB设计软件做3D布局校验，检查芯片和周边元器件、壳体结构的间距是否满足安规和装配要求，比如在做超薄型设备的结构堆叠时，芯片本体的高度参数也做了对应还原，能精准计算板卡到外壳内壁的安全距离，避免后期组装时出现芯片顶壳的问题。在实际工程应用场景里，这类封装模型的使用贯穿产品开发的全流程：在方案设计阶段，结构工程师可以把模型导入整机装配体，快速评估PCB板上芯片位置是否和内部加强筋、固定柱、其他组件存在空间干涉，不用等打样后才发现布局问题反复改板；

　　在工艺设计阶段，SMT工艺工程师可以结合模型的引脚分布、本体尺寸，提前调整贴片程序的吸嘴位置、回流焊的温度曲线参数，针对引脚的分布特点优化钢网开孔厚度和形状，减少焊接缺陷的出现概率；在教学和实训场景里，这类标准化的封装模型也能帮助电子工艺相关专业的学生快速理解表面贴装器件的结构特点，掌握SMD封装的尺寸标注规则和安装工艺要求。很多刚接触板级设计的工程师容易忽略封装建模的细节，比如把引脚的厚度做的偏厚或者偏薄，要么导致仿真时焊盘和引脚出现穿透错误，要么没法准确评估焊锡量对焊接高度的影响，这款模型在引脚的尺寸还原上完全对标量产器件的实际公差范围，引脚的金属部分做了对应的材质区分，本体的塑封部分也还原了实际封装的表面质感，在做产品渲染、

　　工艺演示动画时也能直接调用，不需要额外做外观调整。另外，PTSOP-II封装相比同引脚数的其他SOP封装，本体厚度更薄，在对设备厚度有严格要求的便携产品、可穿戴设备、超薄工控模块里应用优势明显，对应的模型在做这类产品的热仿真时，也能通过准确的本体体积、引脚接触面积参数，辅助工程师计算芯片工作时的散热路径，评估引脚作为散热通道的导热能力，提前优化板上的散热设计，避免芯片工作时因为散热不足出现降频、寿命缩短的问题。在做自动化贴片设备的程序调试时，精准的三维模型也能帮助设备工程师校准视觉定位的参数，通过模型的本体轮廓、引脚位置特征，优化视觉识别的特征点，提升贴片时的定位精度，减少因为视觉识别偏差导致的贴片偏移问题。整体来看，这款封装模型没有做多余的结构简化，每一处尺寸都严格对应实际量产器件的规格边界，不管是做板级布局的空间校核、装配干涉检查，还是做工艺仿真、教学演示，都能提供足够精准的结构参考，帮设计人员在开发前置阶段规避很多因为尺寸偏差导致的后期问题，减少反复打样的成本，缩短产品的开发周期。
