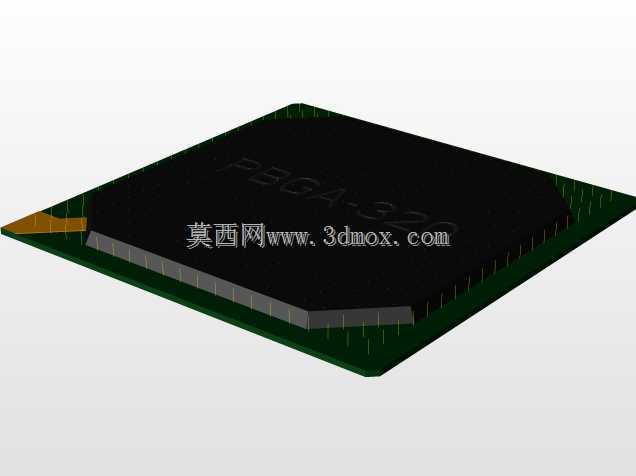

PBGA320球表面贴装芯片封装结构

　　在高密度电子装联领域，PBGA封装器件的选型与布局直接决定了整板的信号完整性与长期可靠性，这款320球的PBGA器件是当前高速数字电路、嵌入式计算模块中应用极广的核心封装形式，日常做PCB布局、结构干涉检查、整机装配仿真时，精准的三维模型是避免后期打样返工的核心依据。做这类封装器件的三维建模时，首先要锚定实际安装的边界约束：这款器件本体长宽均为27mm，焊球节距为1.27mm，属于标准的细间距表面贴装器件，建模时不能只做外观示意，必须把焊球的凸点高度、本体边缘的倒角、丝印区域的避让空间都还原到位，否则在做装配干涉检查时，很容易忽略器件与周边散热片、加固结构件的间隙问题。

　　从实际应用场景来看，这类PBGA器件多用于工业控制核心板、通信交换模块、高性能嵌入式计算单元中，相比传统的QFP封装，它的引脚引出方式是通过底部焊球阵列，能在相同的本体尺寸下引出更多IO引脚，同时缩短信号传输路径，降低高频信号的引线电感，适配高速信号的传输要求。但对应的，它对SMT贴装的精度要求更高，做结构设计时必须考虑到回流焊过程中器件的自对位偏移量，以及焊球熔融后的高度变化，预留足够的焊盘外扩空间，同时在器件周边预留返修用的热风嘴操作空间，不能在距离器件本体3mm范围内布置过高的元器件，否则后期返修时无法均匀加热，容易造成焊球虚焊或邻位器件受热损坏。

　　建模过程中，本体部分采用实体拉伸配合边缘倒角还原塑封本体的实际形态，底部焊球按照1.27mm的节距做阵列排布，焊球的直径按照实际封装规格取标准值，同时还原焊球与本体底部的连接过渡形态，避免出现直角衔接的失真问题。很多工程师做封装模型时容易忽略塑封本体的顶部平整度误差，实际上这类PBGA器件的顶部并非绝对平面，存在微小的模塑凹陷，在做整机散热设计时，这个凹陷量会直接影响导热垫的压缩量选型，如果模型完全做成平面，仿真得到的热阻参数会和实际装配情况存在偏差，导致散热设计冗余不足或者过度压缩损坏器件。

　　从安装边界来看，这款器件采用表面贴装工艺，不需要在PCB上做通孔设计，焊盘全部布置在表层，布局时要注意器件下方的PCB区域不能布置过孔阻焊开窗，避免回流焊时焊锡流通过孔造成焊球缺锡短路。同时因为器件本体覆盖了全部焊球区域，AOI检测无法直接观测焊球的焊接状态，建模时可以同步标注焊球的坐标位置，方便后期做X-Ray检测的程序对位。在做整机结构堆叠时，这类器件的上方如果要布置散热结构，必须保证散热结构的压力均匀作用在器件本体中心区域，不能单边施压，否则容易造成焊球应力开裂，尤其是在有振动冲击的工业应用场景下，器件的四角位置是应力集中区，建模时可以标注出应力敏感区域，方便结构工程师做加固设计时避开这些位置，或者在器件底部填充 underfill 胶提升抗振性能。

　　另外，这类PBGA器件的存储与装配过程对温湿度敏感，建模时不需要体现温湿度参数，但在做装配流程仿真时，可以结合模型的外形尺寸，计算料盘的排布密度、贴片机吸嘴的吸附位置——吸嘴必须作用在器件顶部中心的平整区域，不能偏斜，否则贴装时会造成器件偏移，导致焊球对位不准。很多刚接触SMT结构设计的工程师，容易把PBGA的焊球节距和本体尺寸搞混，实际上同系列的PBGA封装，不同球数的器件本体尺寸可能一致，但焊球阵列的排布范围不同，这款320球的器件焊球阵列是完整的面阵列，没有中心区域的挖空，所以在做电源层分割时，可以利用中心区域的焊球布置核心电源引脚，降低电源回路的阻抗。

　　在做三维装配检查时，还要考虑到器件塑封本体的成型公差，长宽方向的公差一般在±0.15mm范围内，焊球的共面度公差在0.1mm以内，建模时可以把这些公差边界融入模型的装配间隙校验中，比如器件与周边元器件的最小间隙不能小于0.3mm，避免公差累积造成装配时器件与周边元件干涉。相比塑封QFP器件，PBGA的本体厚度更薄，这款器件的整体厚度包含焊球在内控制在标准SMD器件的厚度范围内，适配常规的波峰焊、回流焊工艺，不需要特殊的治具支撑，但如果是薄型PCB板，要考虑器件重量带来的板弯问题，在器件对应的PCB背面位置布置支撑柱，避免过炉时板弯造成焊球拉裂。
