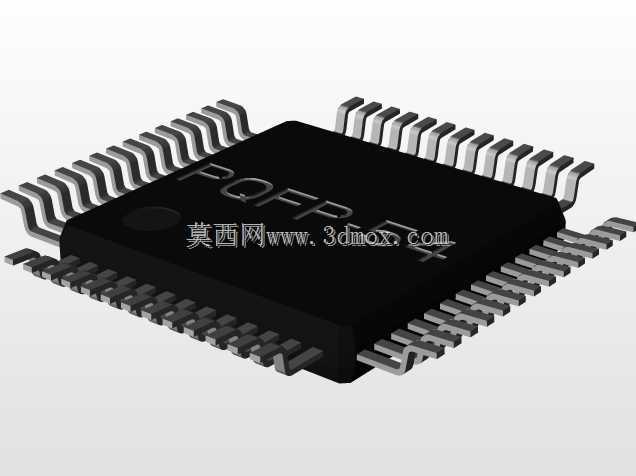

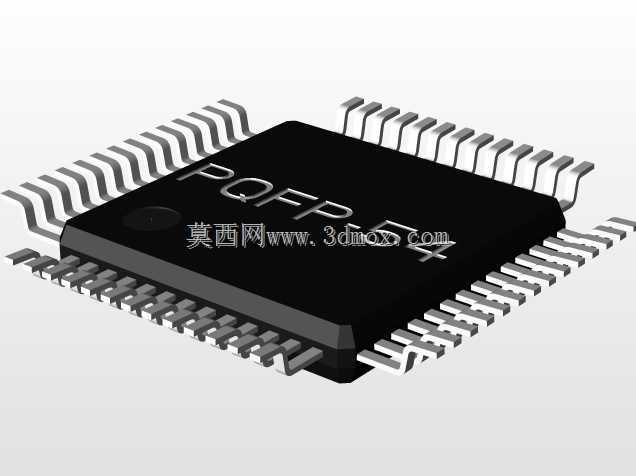

PQFP54脚反向SMD封装芯片结构设计

　　也不会因为间距过大浪费板卡布局空间，适配常规0.12mm厚度钢网的锡膏印刷工艺，匹配无铅回流焊的温度曲线窗口。封装本体的外形尺寸控制为9.5mm×9.5mm的正方形轮廓，本体厚度遵循PQFP封装的常规厚度规范，能够适配绝大多数板卡的贴片高度限制，包括紧凑型手持设备、薄型工控模块的安装空间要求。引脚采用反向弯折设计，也就是引脚从本体侧面引出后，弯折方向与常规PQFP引脚朝向相反，这一设计主要针对板卡背面贴装、或者板卡边缘布局时的走线避让需求，当芯片布置在PCB靠近连接器、板边安装孔的位置时，反向引脚能够让走线从封装内侧引出，避免走线延伸到板卡边缘超出工艺边范围，同时在双面混装工艺中，反向引脚的弯折角度能够匹配波峰焊的引脚吃锡角度，在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装封装的芯片选型与封装匹配直接决定了整板的焊接良率与信号传输稳定性，PQFP作为主流的高密度塑料四边扁平封装形式，广泛应用于微控制器、逻辑芯片、接口转换芯片等元器件的承载场景，这类封装的引脚从封装本体四个侧面引出，呈鸥翼状弯折，能够在有限的板卡面积上实现更多I/O口的引出，同时兼顾SMT回流焊的工艺适配性。本次设计的54引脚反向引脚PQFP封装，针对常规正向引脚封装在高密度板卡布线时的走线交叉问题做了引脚排布优化，引脚间距设定为0.65mm，这一间距是当前中高密度SMT工艺的成熟适配间距，既能够避免引脚间距过小带来的锡膏印刷桥连风险，

　　减少虚焊、漏焊的概率。在建模过程中，首先确定封装本体的基准中心点，以中心点为原点建立三维坐标系，四个侧面的引脚排布严格遵循引脚间距的累积公差要求，每一侧的引脚数量均匀分配，引脚的弯折弧度做了工艺圆角处理，避免直角弯折带来的引脚应力集中问题——在实际SMT贴装过程中，引脚如果存在直角弯折，在受热膨胀时容易出现应力断裂，尤其是车载类产品需要通过-40℃到125℃的温度循环测试，引脚的应力释放结构直接决定了产品的长期可靠性。引脚的宽度与厚度设定匹配常规引线框架的冲压工艺参数，引脚末端的焊盘接触区域做了平面度校准，确保所有引脚的共面度控制在0.1mm以内，这一参数是SMT贴装的核心指标，共面度超差会直接导致部分引脚无法接触锡膏，

　　引发开焊故障。封装本体的边角做了0.3mm的倒角处理，一方面是匹配塑封模具的脱模工艺要求，避免塑封体边角出现缺料、毛刺，另一方面在贴装吸嘴拾取芯片时，倒角能够起到导向作用，减少吸嘴拾取的对位偏差，提升贴装效率。封装本体表面的标识区域预留了激光打标的平面空间，能够承载芯片型号、批次、溯源码的标识内容，不会因为表面弧度导致打标模糊。在安装边界的设计上，封装本体周围预留了0.5mm的工艺禁布区，这一区域内不允许布置其他贴片元件或者走线，避免贴装时元件干涉，同时也给返修时的热风枪操作预留足够的操作空间，当芯片出现焊接故障需要返修时，预留的空间能够避免热风枪加热时损坏周边的阻容元件。针对高密度布线场景，该封装的引脚排布能够让顶层走线从引脚间隙之间穿过，不需要额外增加过孔转换信号层，能够减少PCB的过孔数量，降低板卡加工成本，同时减少过孔带来的信号阻抗不连续问题，提升高速信号的传输质量。在实际选型应用中，该封装适配的芯片工作温度范围覆盖工业级温度区间，引脚的镀层采用哑光锡镀层，匹配无铅焊接的镀层要求，避免锡须生长带来的引脚短路风险。建模过程中对每一个引脚的位置做了参数化关联，当需要调整引脚间距、本体尺寸时，只需要修改对应参数就可以快速生成不同规格的PQFP封装模型，能够大幅提升封装库的搭建效率，减少结构设计工程师在PCB封装建模上的重复工作量。同时模型的装配基准与PCB封装库的基准完全对齐，

　　能够直接导入结构设计软件做板卡布局的干涉检查，验证芯片与周边结构件、外壳、散热片的安装间隙，避免后期开模后出现元件与结构件干涉的问题。在散热设计方面，9.5mm×9.5mm的塑封本体底部预留了裸露焊盘的安装空间，能够根据芯片的功耗需求选择是否添加底部散热焊盘，当芯片功耗超过1W时，底部裸露焊盘可以直接连接PCB的散热铜皮，通过铜皮将热量传导出去，提升芯片的散热能力，不需要额外加装散热片就能够满足工业级产品的散热需求。引脚的弯折高度控制为1.2mm的贴装高度，这一高度能够让锡膏在回流焊过程中充分浸润引脚表面，形成良好的焊点弯月面，同时足够的引脚高度也能够减少封装本体与PCB之间的应力传递，当PCB出现弯曲形变时，鸥翼状的引脚能够通过自身的弹性形变吸收应力，避免芯片本体出现开裂或者引脚断裂的问题。
