8针2.54节距连接器外壳结构设计

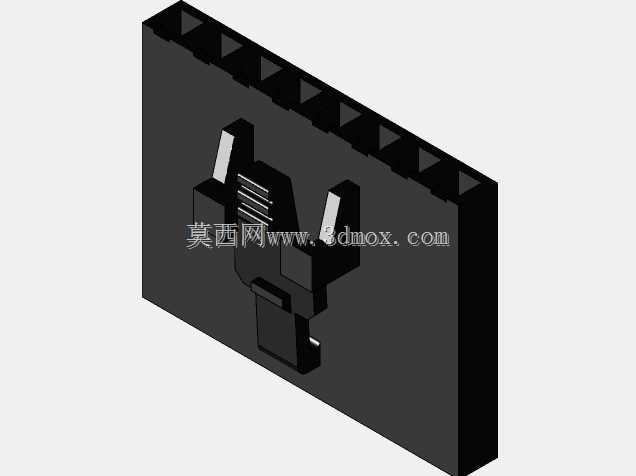

　　在工控板卡互联、消费电子内部线束对接、小型测控设备信号传输场景中，板对板、线对板的信号连接可靠性，很大程度上取决于连接器外壳的结构设计合理性。这款8针连接器外壳，适配2.54mm标准排针排母的通用节距，是目前低压信号传输场景中应用覆盖面极广的连接件结构件。从实际装机的适配边界来看，壳体总长控制在20.32mm，总宽度5.55mm，整体高度15.24mm，这个尺寸设定刚好匹配8针2.54节距排针的横向排布跨度，不会出现针位偏移、插合错位的问题，同时窄幅的宽度设计可以在高密度布板的PCB上节省横向安装空间，适合多组连接器并排布设的场景，比如IO接口板、数据采集模块的信号引出端，不会因为壳体过宽挤占周边贴片元件的布设位置。

　　设计这款外壳的时候，首先要考虑的是插合过程的导向性，壳体内部的型腔完全匹配公端接头的外形轮廓，内壁做了微小的导向斜度，插合时可以自动校正公母端的对位偏差，避免插针因为强行对插出现弯针、折针的问题，现场装配的时候哪怕是人工手动插线，也能快速完成对位，不需要反复调整角度，能有效提升整机组装的作业效率。外壳的侧壁做了卡扣式的锁紧结构，和公端接头上的凸台配合后，插合到位会有清晰的触感反馈，同时可以提供足够的保持力，设备在运输或者受小幅振动的工况下，不会出现连接器松脱、信号瞬断的问题，不需要额外打胶或者增加固定扎带，减少装配工序的额外物料投入。

　　从壳体本身的结构强度来看，外壁的厚度做了均匀化处理，壁厚控制在适配常规注塑工艺的区间，避免注塑过程中出现缩痕、缺料的问题，同时外壳背部的加强筋排布，刚好对应每一个针位的分隔槽，既可以把每个针位的型腔独立分隔开，防止相邻针脚之间出现爬电、短路的风险，也能提升壳体整体的抗形变能力，在多次插拔之后，壳体不会因为受力出现型腔扩张、针位偏移的问题，保障长期使用的连接稳定性。针位之间的分隔筋高度完全覆盖插针的裸露金属段，哪怕是在有少量粉尘、凝露的常规工业环境下，也能降低相邻针脚之间的绝缘失效风险，适配大部分室内工业设备、民用电子设备的使用环境要求。

　　安装适配层面，这款外壳的底部定位凸台尺寸，刚好匹配PCB上对应8针排针的安装孔位公差，焊接排针之后，外壳可以直接扣合在排针基座上，不需要额外的固定结构，外壳底部和PCB表面的贴合间隙控制在合理范围，既可以避免焊接时的助焊剂蒸汽进入壳体内部污染针脚，也不会因为间隙过小顶到PCB表面的丝印层或者微小贴片元件。对于线束端的适配，壳体尾部的进线口做了圆角过渡处理，线束穿入之后不会被锐边割破线皮，尾部的限位结构可以卡住线束的压接端子，防止拉扯线束的时候端子从壳体内部脱出，提升线束端的连接可靠性。

　　在实际选型应用中，这款外壳可以覆盖大部分低压直流信号、小电流供电的连接场景，比如传感器信号引出、单片机IO口扩展、小型设备内部主板和功能模块的信号互联，因为尺寸紧凑、结构简单，不管是小批量样机打样还是批量量产，都有很好的适配性。建模过程中严格对齐2.54mm节距的行业通用标准，所有配合尺寸的公差都按照连接器行业的常规配合公差设定，和市售的同规格标准排针、压接端子都能实现通用互换，不需要开模定制专属的对接件，能有效降低整个连接方案的综合成本。壳体的外形没有多余的突出结构，整排布设的时候相邻壳体之间可以紧密贴合，最大化利用PCB的面板空间，对于端口密度要求高的设备来说，这个尺寸设计可以在有限的面板宽度内布置更多的信号通道，不需要额外放大设备的整体外形尺寸。
