PP018系列示波器探头固定支架结构

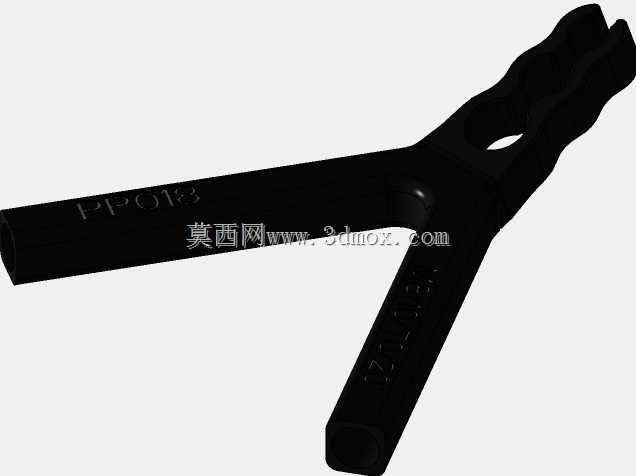

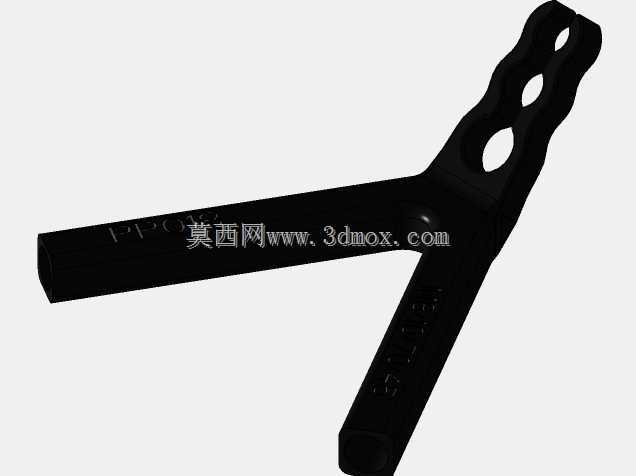

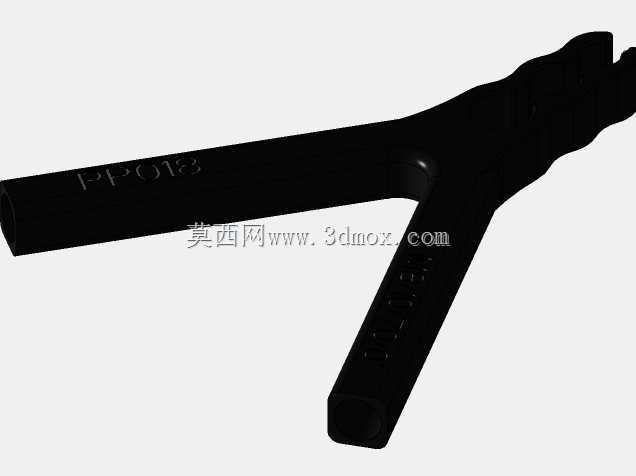

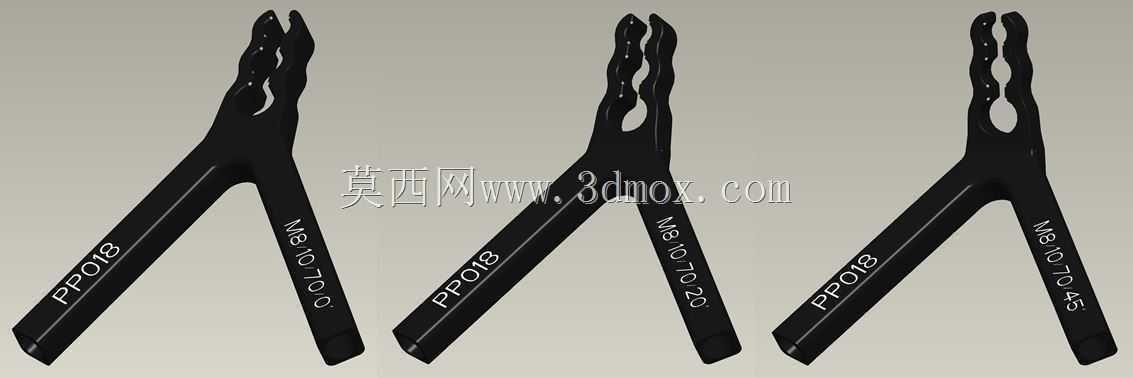

　　在电子测试实验室、产线在线检测工位的日常作业中，示波器探头的临时固定一直是容易被忽略却直接影响测试效率的细节——手持探头容易因手部抖动造成波形采样偏移，多通道同步测试时探头互相牵拉也会导致接触不良，这套PP018系列支架正是针对这类实际痛点设计的专用固定结构。从结构形态上看，三款不同规格的支架均采用Y型分叉主体结构，长臂端为平直支撑段，表面印有清晰的型号标识与角度刻度，分叉端为探头夹持位，开口轮廓完全匹配对应规格示波器探头的握持段外形，夹持时无需额外紧固件，依靠开口的弹性形变即可卡紧探头，拆装时单手即可完成操作，适配测试过程中频繁更换测点的快节奏作业需求。三款支架的差异主要体现在分叉端的张开角度上，分别对应70度、70度20分、

　　70度45分的支撑倾角，适配不同的测试场景：小角度款适合PCB板平放的桌面测试场景，支架长臂可直接搭在测试台边缘，探头垂直对准板上测试点，不会遮挡周边元器件；大角度款适合机柜内垂直安装的设备模块测试，支架可倚靠在机柜框架上，探头斜向伸入模块间隙，无需操作人员长时间抬臂持握。设计过程中优先考虑了作业场景的兼容性，长臂段的截面做了圆角过渡处理，没有尖锐棱角，避免在密集布线的测试环境中刮伤线材绝缘层；整体采用硬质工程塑料材质成型，兼顾结构刚性与绝缘性能，测试过程中不会对探头的信号传输造成电磁干扰，也避免支架导电引发的测试短路风险。安装边界方面，支架长臂长度统一为常用测试操作的舒适距离，放置在标准测试台面上时，

　　探头夹持位的高度刚好匹配常规PCB测试架的板面高度，无需额外垫高；分叉端的夹持开口做了微幅的余量设计，除了适配原厂标配的PP018系列探头，也可兼容同直径规格的其他品牌无源探头，降低现场配件的适配成本。从实际使用的角度看，这类支架不需要复杂的安装固定，依靠自身结构形态即可稳定放置，在临时搭建的测试环境中可以快速布设，多通道测试时可同时放置多个支架分别固定不同通道的探头，避免探头线缆互相缠绕拉扯，大幅降低长时间测试过程中探头移位导致的测试数据偏差。结构建模过程中，对夹持位的内轮廓做了贴合探头外形的曲面处理，卡入后探头不会出现周向转动，保证探针始终对准测试点；长臂表面的刻度标识采用模内成型工艺，长期使用摩擦也不会脱落，

　　方便作业人员快速识别支架规格，拿取时无需反复比对角度。不同于通用型的万用支架，这套结构完全围绕示波器探头的使用场景做针对性优化，没有多余的调节结构，整体可靠性更高，不会出现调节旋钮松动导致的探头下坠问题，适合高频次、长时间的测试作业场景，在电子制造产线的功能测试工位、研发实验室的电路调试环节都能匹配对应的使用需求。
