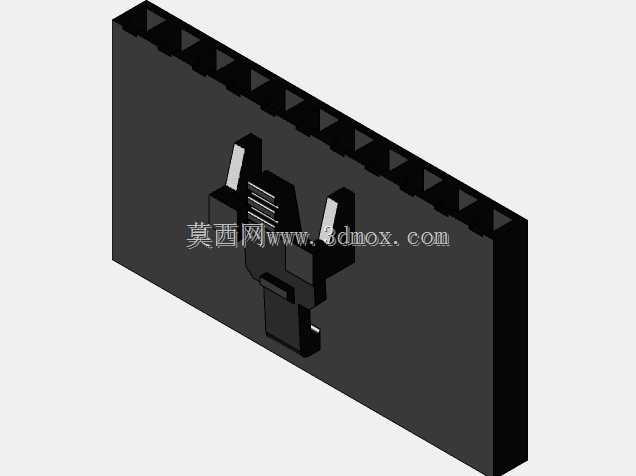

11针脚2.54mm节距连接器外壳结构设计

　　在工控板卡互连、消费电子内部排线对接、小型测控模块信号传输的场景里，这类多针脚连接器外壳是板端与线端对接时的核心防护载体，日常选型时经常会碰到针脚对位偏差、插接后松脱、外壳与PCB安装位干涉的问题，这款11针脚的连接器塑壳，就是针对2.54mm标准节距的排针对接场景做的适配设计。从实际安装边界来看，整体长度控制在27.94mm，对应11个针脚的排布总跨度，每个针脚槽位严格对齐2.54mm的标准间距，不会出现针脚错位插歪的情况；宽度5.55mm的尺寸，刚好适配常规2.54mm排针的塑体宽度，在PCB上布局时，相邻两个同规格连接器的最小间距可以控制在1mm以内，不会占用过多板上空间，对于高密度布板的小型控制板来说，

　　这个尺寸冗余度刚好合适；15.24mm的整体高度，在插接完成后，外壳顶部距离PCB板面的高度不会超过常规直插电解电容的本体高度，不会和设备内部的结构支撑件、屏蔽罩产生空间干涉。设计思路上，外壳背部做了整排的定位卡齿结构，和线端的排线压接端做卡扣配合，插接到位后会有清晰的到位反馈，不需要额外打胶固定就能承受常规布线时的拉拽力，避免日常运维扯动排线时出现针脚脱焊、接触不良的问题。外壳内部的针脚通道做了导向倒角，针脚插入时不需要刻意对准，顺着倒角就能滑入对应槽位，批量组装时能大幅提升插件工序的效率，减少因为对位不准顶弯针脚的不良率。外壳两侧预留了和板端锁扣配合的卡槽，对于有抗振动要求的工业设备场景，加装板端锁扣后，

　　即使设备运行时存在持续振动，连接器也不会出现松脱断连的情况。从实际用途来看，这款外壳主要承担三个核心作用：第一是物理防护，把裸露的针脚连接部位包裹在内，避免车间环境里的灰尘、金属碎屑落到针脚之间造成短路，也能防止组装时误碰到针脚造成弯折变形；第二是对位导向，通过内部的槽位结构强制校正插接位置，避免斜插造成的针脚弯曲、相邻针脚短路的问题；第三是应力释放，插接完成后，外部的拉拽力会作用在外壳的卡扣结构上，不会直接传递到针脚与PCB的焊接点上，大幅降低焊盘脱落、针脚虚接的失效概率。做结构建模的时候，特意把外壳的壁厚控制在均匀的0.8mm，既保证了塑壳成型时不会出现缩痕、缺料的问题，也不会因为壁厚过大造成整体尺寸超差，内壁的脱模斜度做了1.

　　5度的设计，注塑生产时可以顺利脱模，不会出现卡模拉伤的情况，适合批量注塑生产。在实际选型替换时，只要板端是11Pin2.54mm节距的直排针，不管是信号传输还是小电流的电源连接场景，这款外壳都能适配，不需要额外修改PCB的封装尺寸，直接替换原有同规格塑壳就能使用，对于设备维修、小批量样机制作来说，适配性很强。
